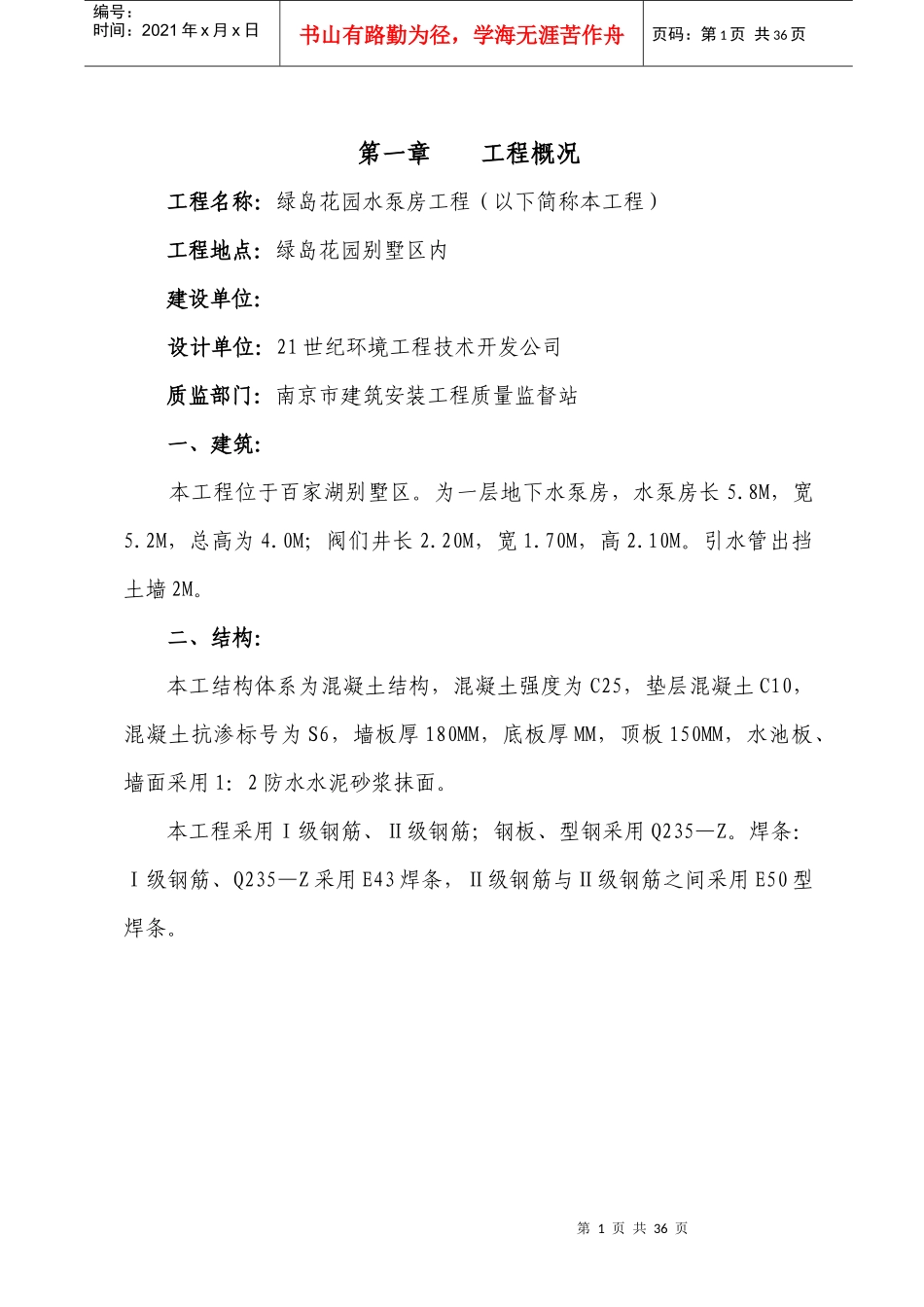

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页第一章工程概况工程名称：绿岛花园水泵房工程（以下简称本工程）工程地点：绿岛花园别墅区内建设单位：设计单位：21世纪环境工程技术开发公司质监部门：南京市建筑安装工程质量监督站一、建筑：本工程位于百家湖别墅区。为一层地下水泵房，水泵房长5.8M，宽5.2M，总高为4.0M；阀们井长2.20M，宽1.70M，高2.10M。引水管出挡土墙2M。二、结构：本工结构体系为混凝土结构，混凝土强度为C25，垫层混凝土C10，混凝土抗渗标号为S6，墙板厚180MM，底板厚MM，顶板150MM，水池板、墙面采用1：2防水水泥砂浆抹面。本工程采用Ⅰ级钢筋、Ⅱ级钢筋；钢板、型钢采用Q235—Z。焊条：Ⅰ级钢筋、Q235—Z采用E43焊条，Ⅱ级钢筋与Ⅱ级钢筋之间采用E50型焊条。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第二章施工部署一、施工阶段的划分根据本工程的特点及要求，将其划分为三个阶段。1、水泵房结构工程（土方开挖、基坑排水、混凝土施工、粉刷施工）；2、防护支墩（填土筑坝、支墩施工、护坡施工、土坝挖除）3、管道、设备安装工程根据施工阶段的划分，安装工程与土建工程应密切配合，穿插进行施工。二、各阶段的施工顺序1、水泵房施工投点放线→机械土方→验槽→截桩→砖胎模/素砼垫层→基础钢筋绑扎、预留预埋→验收→砼浇筑→养护→地下室墙板、柱钢筋绑扎→柱、墙、梁板模板→梁板钢筋→浇筑混凝土→养护→外墙防水粉刷→回填土方。2、筑坝施工填土筑坝→防护支墩→护坡砌筑→管道安装、调试→拆除土坝三、本工程施工阶段工期控制本工程控制总工期为个日历天。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页四、主要施工机械设备的选用主要施工设备、仪器及周转材料一鉴表编号名称型号规格数量产地额定功率已有备注1平刨床1台中国5.5KW/台已有2圆盘机1台中国5.5KW/台已有3400L砼搅拌机1台中国15.5KW/台已有4200L砂浆机1台中国7.5KW/台已有5卷扬机1台中国1.1KW/台已有6十一夹板200张中国已有7φ48×3.5钢管10T中国已有8插入式振动泵4台中国0.75KW/台已有9平板式振动泵1台中国0.75KW/台已有10J2B-型激光经纬仪1台中国已有11精密水准仪1台中国已有12交直流电焊机2台中国10KW/台已有13砂轮切割机2台中国1.5KW/台已有14氧气设备2台中国已有第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页15潜水泵8台中国2.2KW/台已有16套丝机1台中国5KW/台已有17钻床1台中国2.2KW/台已有18挖土机1台日本日立200已有1940T-M塔吊1台中国15KW/台已有五、施工组织管理（一）现场管理机构1、为全面完成本工程的各项施工生产任务，我们将按“项目法”组织施工，建立以项目经理为首的管理层，成立项目经理部，开展目标管理。公司副总经理任项目经理，代表企业法人对项目质量、安全、进度、文明、经济效益等进行全面负责，并任创优工作领导组组长。指派二名施工员，负责现场管理生产调度。项目经理组织机构见下表。工程项目组织机构名单序号职务姓名职称1项目主管工程师2项目经理工程师3技术负责人工程师4土建施工员工程师5安装施工员工程师6质检员工程师7安全员工程师第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页8测量员助理工程师9资料员助理工程师10材料员工程师11预算员工程师12木工工长助理工程师13瓦工工长助理工程师14钢筋工工长助理工程师15水工工长助理工程师16电工工长助理工程师17保管员、会计会计员（二）劳动组织本工程实行二层管理，即项目经理部---施工层，各层实行经济责任制，具体明确各层管理机构的责、权、利关系，充分调动各层次人员的积极性。施工层（专业班组）作为工程项目具体实施单位，内部制定独立的人、财、物消耗定额，进行独立核算。职工实行计件工资，并与施工质量挂钩。项目经理部统筹安排整个工程项目的人力、物力、财力的平衡调度，监督项目的施工质量、安全、进度，正确选择施工方法。（...
