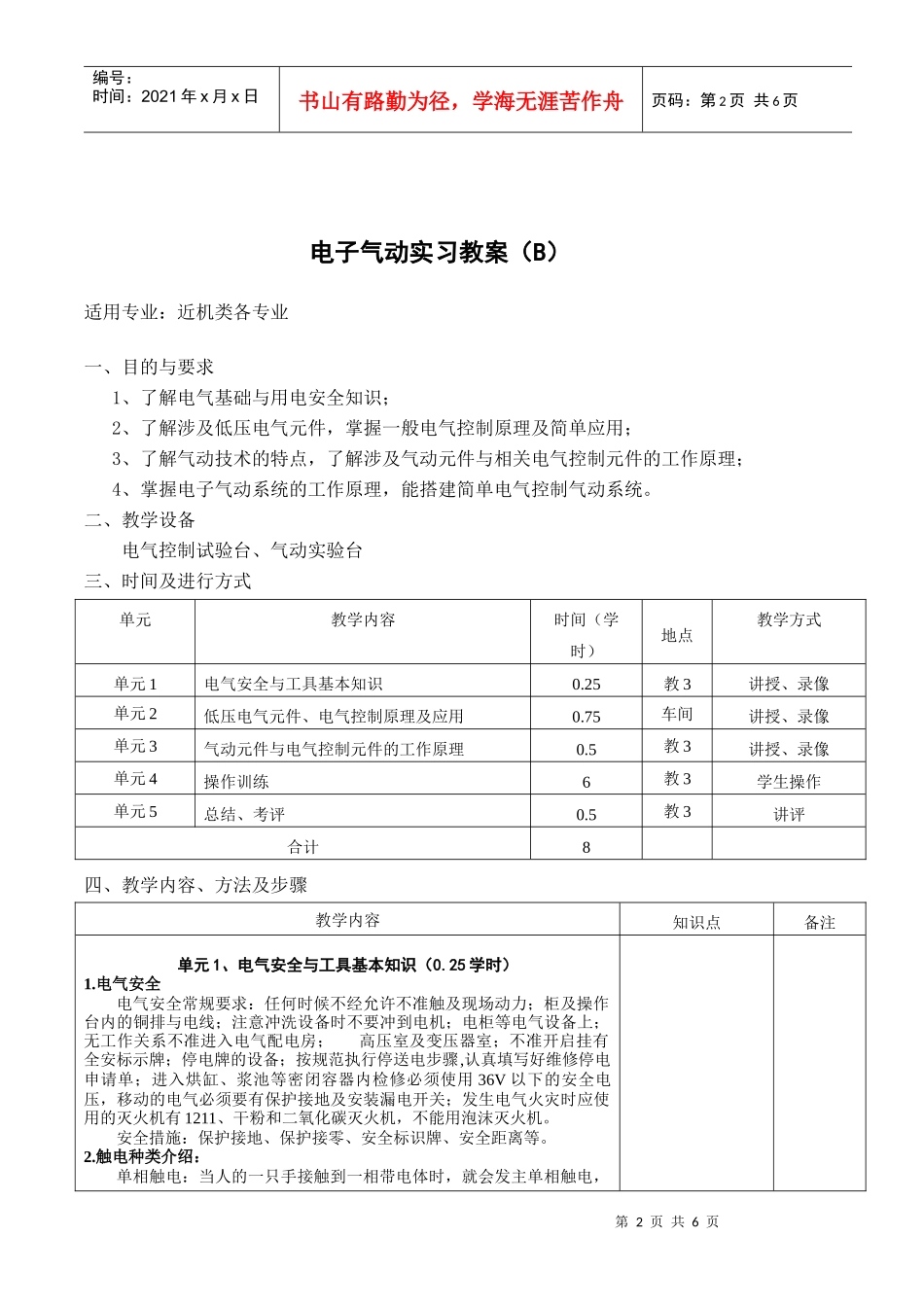

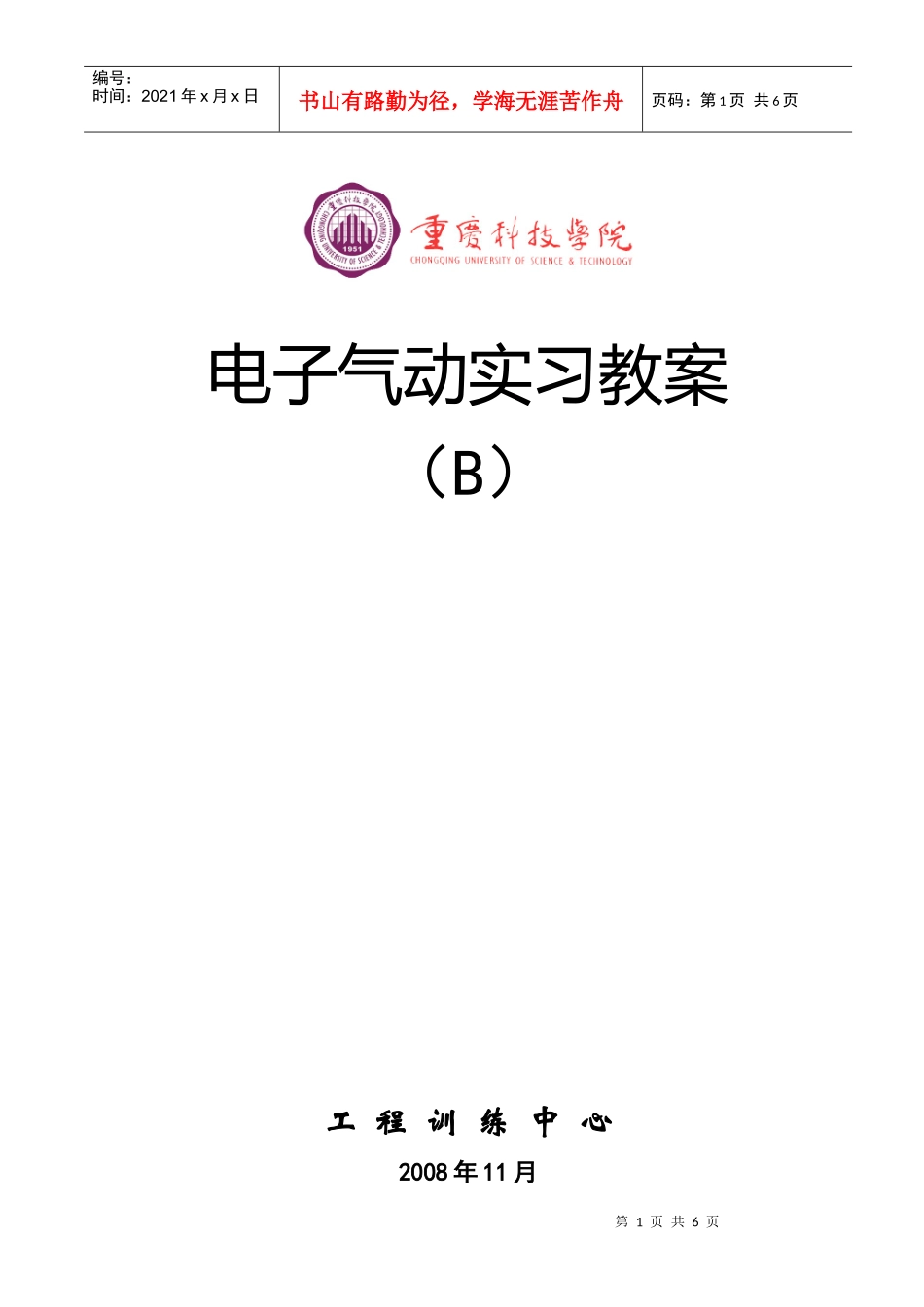

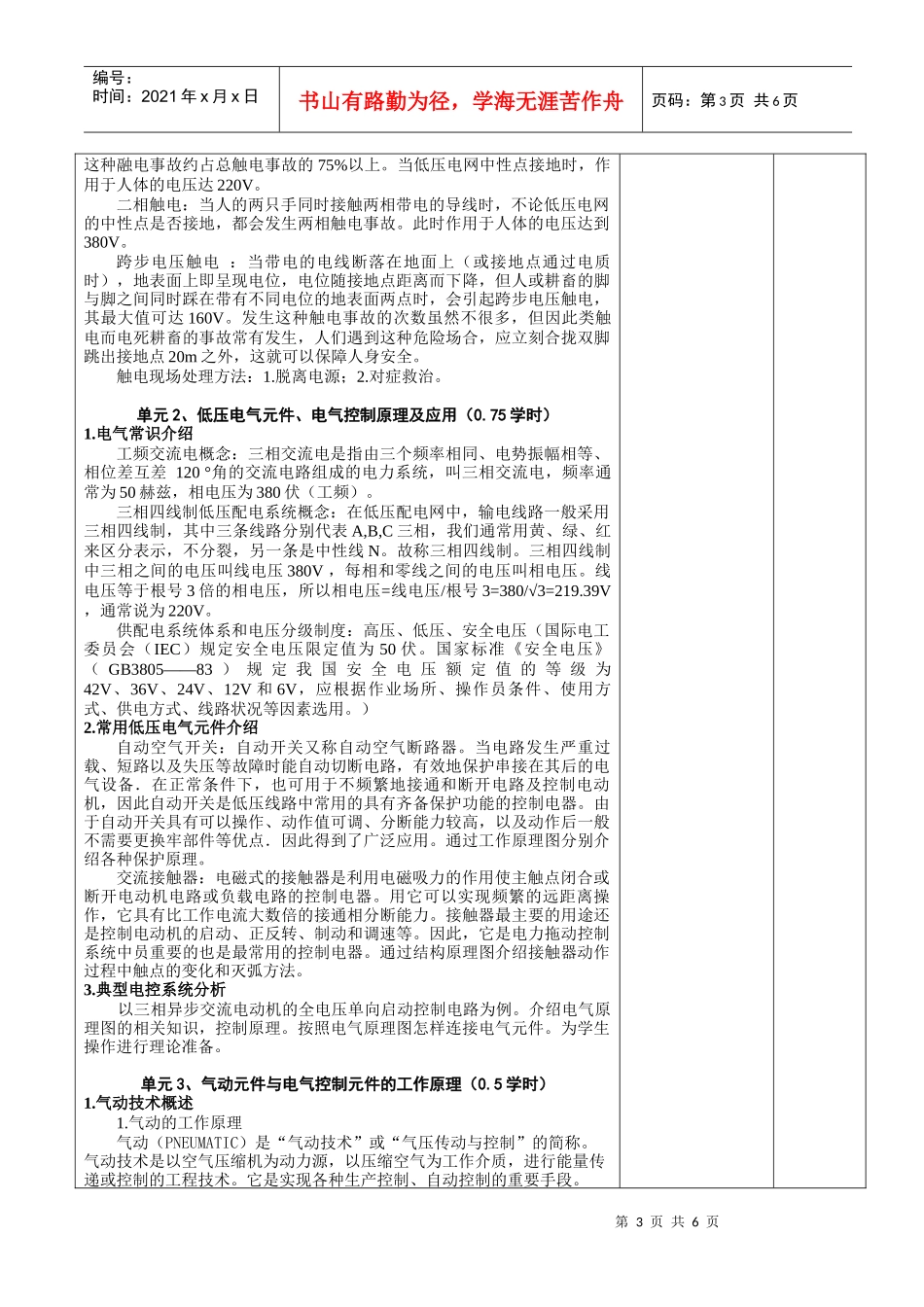

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电子气动实习教案（B）工程训练中心2008年11月第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页电子气动实习教案（B）适用专业：近机类各专业一、目的与要求1、了解电气基础与用电安全知识；2、了解涉及低压电气元件，掌握一般电气控制原理及简单应用；3、了解气动技术的特点，了解涉及气动元件与相关电气控制元件的工作原理；4、掌握电子气动系统的工作原理，能搭建简单电气控制气动系统。二、教学设备电气控制试验台、气动实验台三、时间及进行方式四、教学内容、方法及步骤单元教学内容时间（学时）地点教学方式单元1电气安全与工具基本知识0.25教3讲授、录像单元2低压电气元件、电气控制原理及应用0.75车间讲授、录像单元3气动元件与电气控制元件的工作原理0.5教3讲授、录像单元4操作训练6教3学生操作单元5总结、考评0.5教3讲评合计8教学内容知识点备注单元1、电气安全与工具基本知识（0.25学时）1.电气安全电气安全常规要求：任何时候不经允许不准触及现场动力；柜及操作台内的铜排与电线；注意冲洗设备时不要冲到电机；电柜等电气设备上；无工作关系不准进入电气配电房；高压室及变压器室；不准开启挂有全安标示牌；停电牌的设备；按规范执行停送电步骤,认真填写好维修停电申请单；进入烘缸、浆池等密闭容器内检修必须使用36V以下的安全电压，移动的电气必须要有保护接地及安装漏电开关；发生电气火灾时应使用的灭火机有1211、干粉和二氧化碳灭火机，不能用泡沫灭火机。安全措施：保护接地、保护接零、安全标识牌、安全距离等。2.触电种类介绍：单相触电：当人的一只手接触到一相带电体时，就会发主单相触电，第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页这种融电事故约占总触电事故的75%以上。当低压电网中性点接地时，作用于人体的电压达220V。二相触电：当人的两只手同时接触两相带电的导线时，不论低压电网的中性点是否接地，都会发生两相触电事故。此时作用于人体的电压达到380V。跨步电压触电：当带电的电线断落在地面上（或接地点通过电质时），地表面上即呈现电位，电位随接地点距离而下降，但人或耕畜的脚与脚之间同时踩在带有不同电位的地表面两点时，会引起跨步电压触电，其最大值可达160V。发生这种触电事故的次数虽然不很多，但因此类触电而电死耕畜的事故常有发生，人们遇到这种危险场合，应立刻合拢双脚跳出接地点20m之外，这就可以保障人身安全。触电现场处理方法：1.脱离电源；2.对症救治。单元2、低压电气元件、电气控制原理及应用（0.75学时）1.电气常识介绍工频交流电概念：三相交流电是指由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统，叫三相交流电，频率通常为50赫兹，相电压为380伏（工频）。三相四线制低压配电系统概念：在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，我们通常用黄、绿、红来区分表示，不分裂，另一条是中性线N。故称三相四线制。三相四线制中三相之间的电压叫线电压380V，每相和零线之间的电压叫相电压。线电压等于根号3倍的相电压，所以相电压=线电压/根号3=380/√3=219.39V，通常说为220V。供配电系统体系和电压分级制度：高压、低压、安全电压（国际电工委员会（IEC）规定安全电压限定值为50伏。国家标准《安全电压》（GB3805——83）规定我国安全电压额定值的等级为42V、36V、24V、12V和6V，应根据作业场所、操作员条件、使用方式、供电方式、线路状况等因素选用。）2.常用低压电气元件介绍自动空气开关：自动开关又称自动空气断路器。当电路发生严重过载、短路以及失压等故障时能自动切断电路，有效地保护串接在其后的电气设备．在正常条件下，也可用于不频繁地接通和断开电路及控制电动机，因此自动开关是低压线路中常用的具有齐备保护功能的控制电器。由于自动开关具有可以操作、动作值可调、分断能力较高，以及动作后一般不需要更换牢部件等优点．因此得到了广泛应用。通过...
