纺织材料学考研资料VIP免费

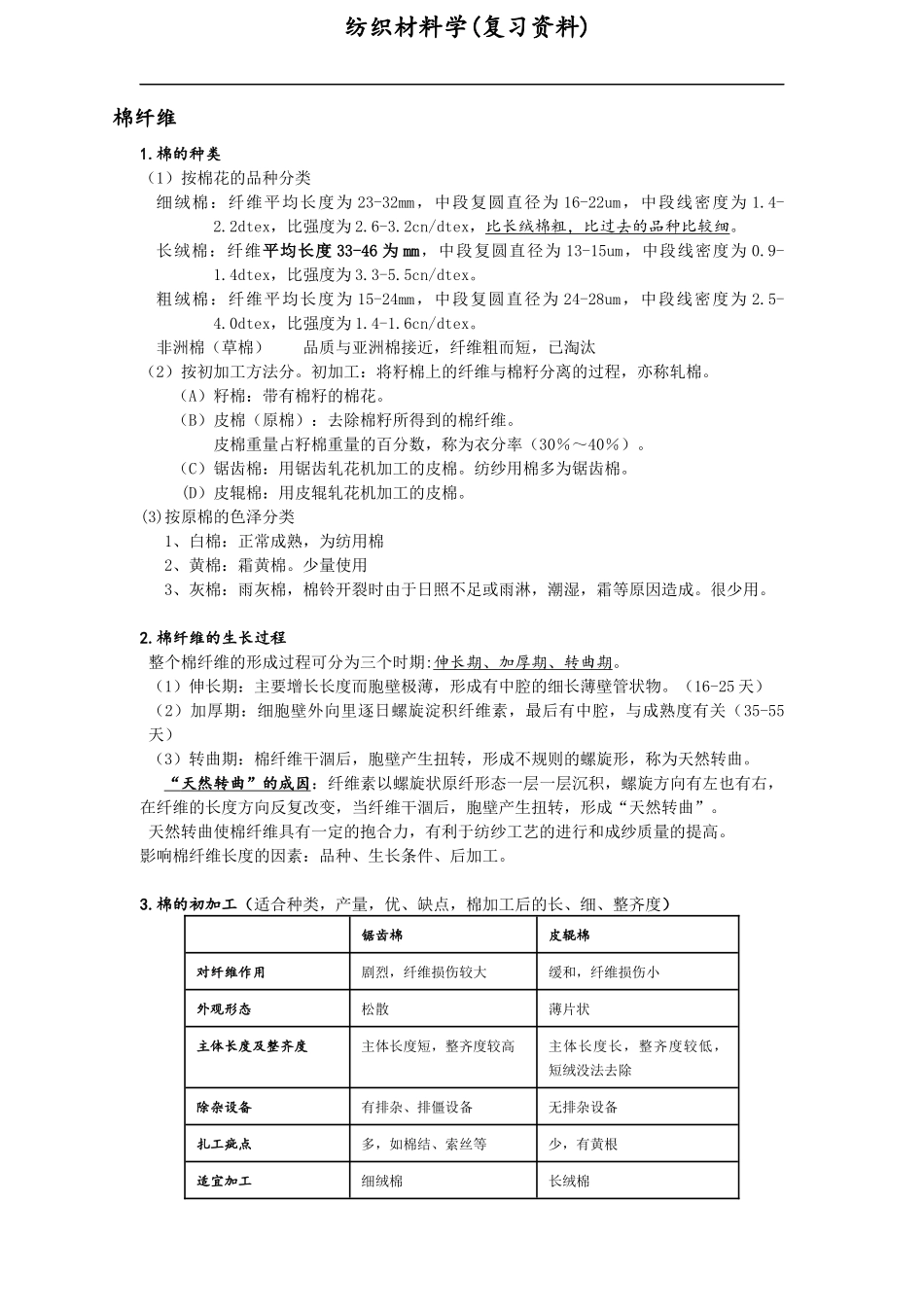

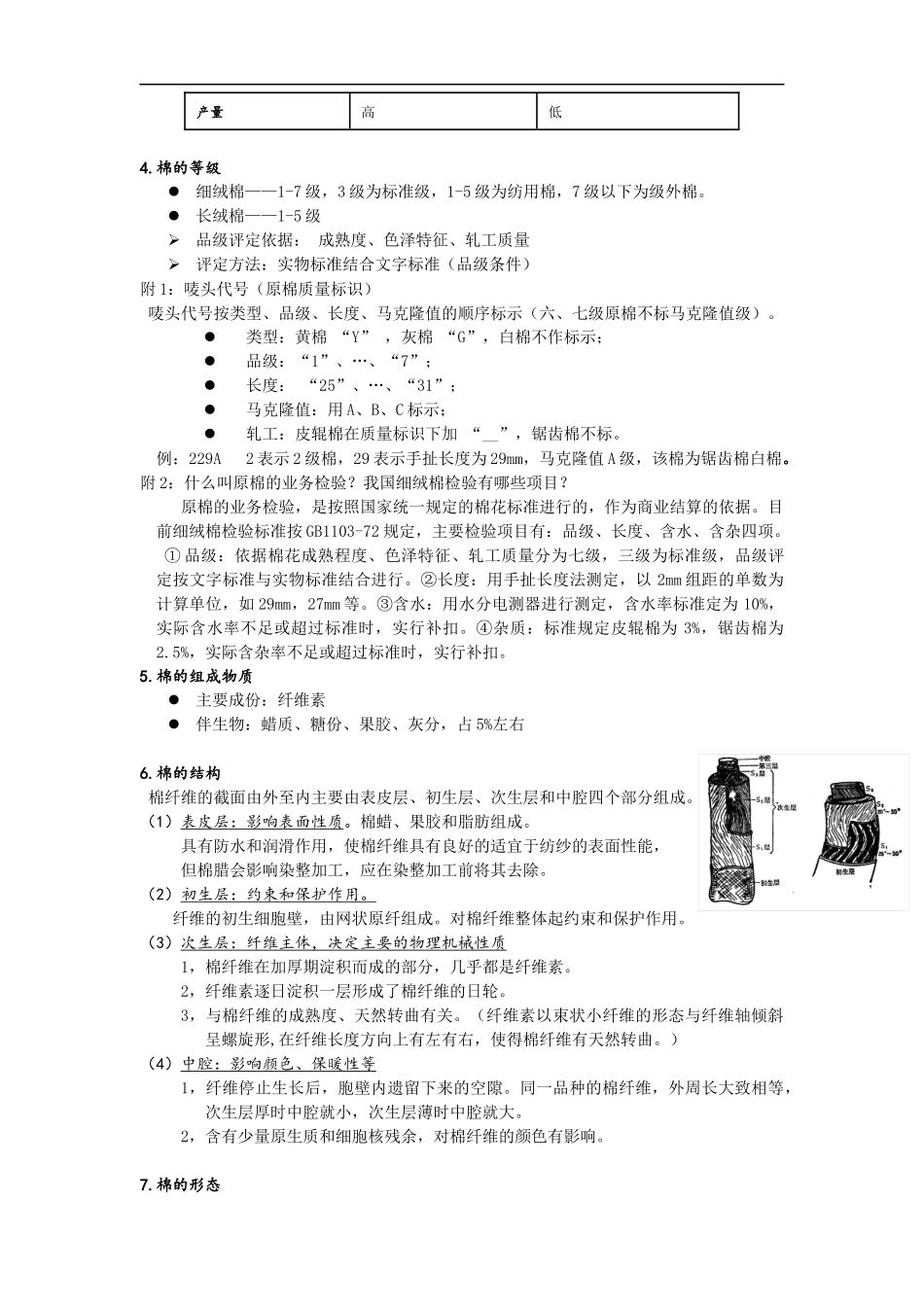

纺织材料学(复习资料)棉纤维1.棉的种类（1）按棉花的品种分类细绒棉：纤维平均长度为23-32mm，中段复圆直径为16-22um，中段线密度为1.4-2.2dtex，比强度为2.6-3.2cn/dtex，比长绒棉粗，比过去的品种比较细。长绒棉：纤维平均长度33-46为mm，中段复圆直径为13-15um，中段线密度为0.9-1.4dtex，比强度为3.3-5.5cn/dtex。粗绒棉：纤维平均长度为15-24mm，中段复圆直径为24-28um，中段线密度为2.5-4.0dtex，比强度为1.4-1.6cn/dtex。非洲棉（草棉）品质与亚洲棉接近，纤维粗而短，已淘汰（2）按初加工方法分。初加工：将籽棉上的纤维与棉籽分离的过程，亦称轧棉。（A）籽棉：带有棉籽的棉花。（B）皮棉（原棉）：去除棉籽所得到的棉纤维。皮棉重量占籽棉重量的百分数，称为衣分率（30％～40％）。（C）锯齿棉：用锯齿轧花机加工的皮棉。纺纱用棉多为锯齿棉。(D）皮辊棉：用皮辊轧花机加工的皮棉。(3)按原棉的色泽分类1、白棉：正常成熟，为纺用棉2、黄棉：霜黄棉。少量使用3、灰棉：雨灰棉，棉铃开裂时由于日照不足或雨淋，潮湿，霜等原因造成。很少用。2.棉纤维的生长过程整个棉纤维的形成过程可分为三个时期:伸长期、加厚期、转曲期。（1）伸长期：主要增长长度而胞壁极薄，形成有中腔的细长薄壁管状物。（16-25天）（2）加厚期：细胞壁外向里逐日螺旋淀积纤维素，最后有中腔，与成熟度有关（35-55天）（3）转曲期：棉纤维干涸后，胞壁产生扭转，形成不规则的螺旋形，称为天然转曲。“天然转曲”的成因：纤维素以螺旋状原纤形态一层一层沉积，螺旋方向有左也有右，在纤维的长度方向反复改变，当纤维干涸后，胞壁产生扭转，形成“天然转曲”。天然转曲使棉纤维具有一定的抱合力，有利于纺纱工艺的进行和成纱质量的提高。影响棉纤维长度的因素：品种、生长条件、后加工。3.棉的初加工（适合种类，产量，优、缺点，棉加工后的长、细、整齐度）锯齿棉皮辊棉对纤维作用剧烈，纤维损伤较大缓和，纤维损伤小外观形态松散薄片状主体长度及整齐度主体长度短，整齐度较高主体长度长，整齐度较低，短绒没法去除除杂设备有排杂、排僵设备无排杂设备扎工疵点多，如棉结、索丝等少，有黄根适宜加工细绒棉长绒棉产量高低4.棉的等级细绒棉——1-7级，3级为标准级，1-5级为纺用棉，7级以下为级外棉。长绒棉——1-5级品级评定依据：成熟度、色泽特征、轧工质量评定方法：实物标准结合文字标准（品级条件）附1：唛头代号（原棉质量标识）唛头代号按类型、品级、长度、马克隆值的顺序标示（六、七级原棉不标马克隆值级）。类型：黄棉“Y”，灰棉“G”，白棉不作标示；品级：“1”、…、“7”；长度：“25”、…、“31”；马克隆值：用A、B、C标示；轧工：皮辊棉在质量标识下加“__”，锯齿棉不标。例：229A2表示2级棉，29表示手扯长度为29mm，马克隆值A级，该棉为锯齿棉白棉。附2：什么叫原棉的业务检验？我国细绒棉检验有哪些项目？原棉的业务检验，是按照国家统一规定的棉花标准进行的，作为商业结算的依据。目前细绒棉检验标准按GB1103-72规定，主要检验项目有：品级、长度、含水、含杂四项。①品级：依据棉花成熟程度、色泽特征、轧工质量分为七级，三级为标准级，品级评定按文字标准与实物标准结合进行。②长度：用手扯长度法测定，以2mm组距的单数为计算单位，如29mm，27mm等。③含水：用水分电测器进行测定，含水率标准定为10%，实际含水率不足或超过标准时，实行补扣。④杂质：标准规定皮辊棉为3%，锯齿棉为2.5%，实际含杂率不足或超过标准时，实行补扣。5.棉的组成物质主要成份：纤维素伴生物：蜡质、糖份、果胶、灰分，占5%左右6.棉的结构棉纤维的截面由外至内主要由表皮层、初生层、次生层和中腔四个部分组成。（1）表皮层：影响表面性质。棉蜡、果胶和脂肪组成。具有防水和润滑作用，使棉纤维具有良好的适宜于纺纱的表面性能，但棉腊会影响染整加工，应在染整加工前将其去除。（2）初生层：约束和保护作用。纤维的初生细胞壁，由网状原纤组成。对棉纤维整体起约束和保护作用。（3）次生层：纤维主体，决定主要的物理机械性质1，棉纤维在加厚期淀积而成的部分，几乎都是...
