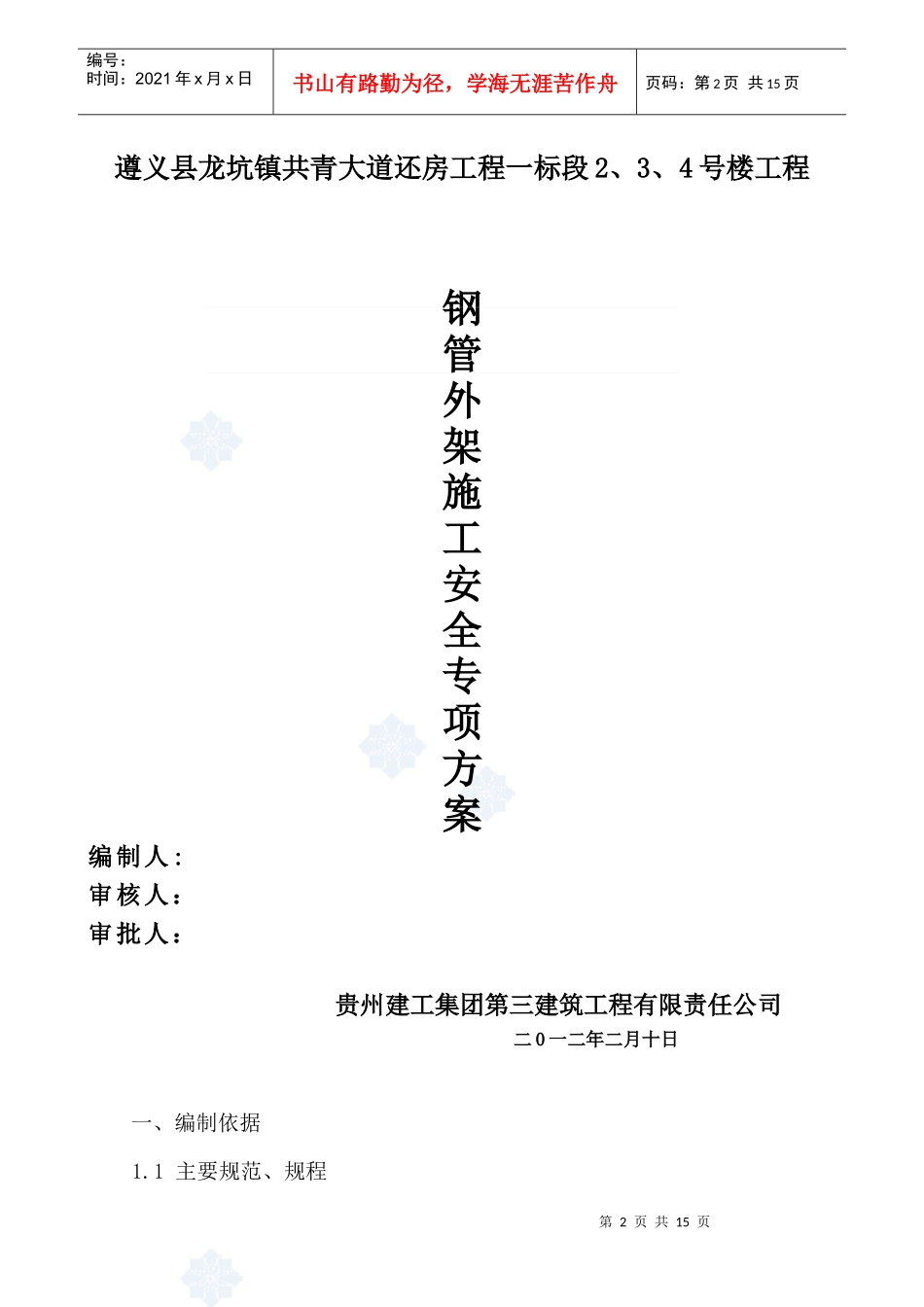

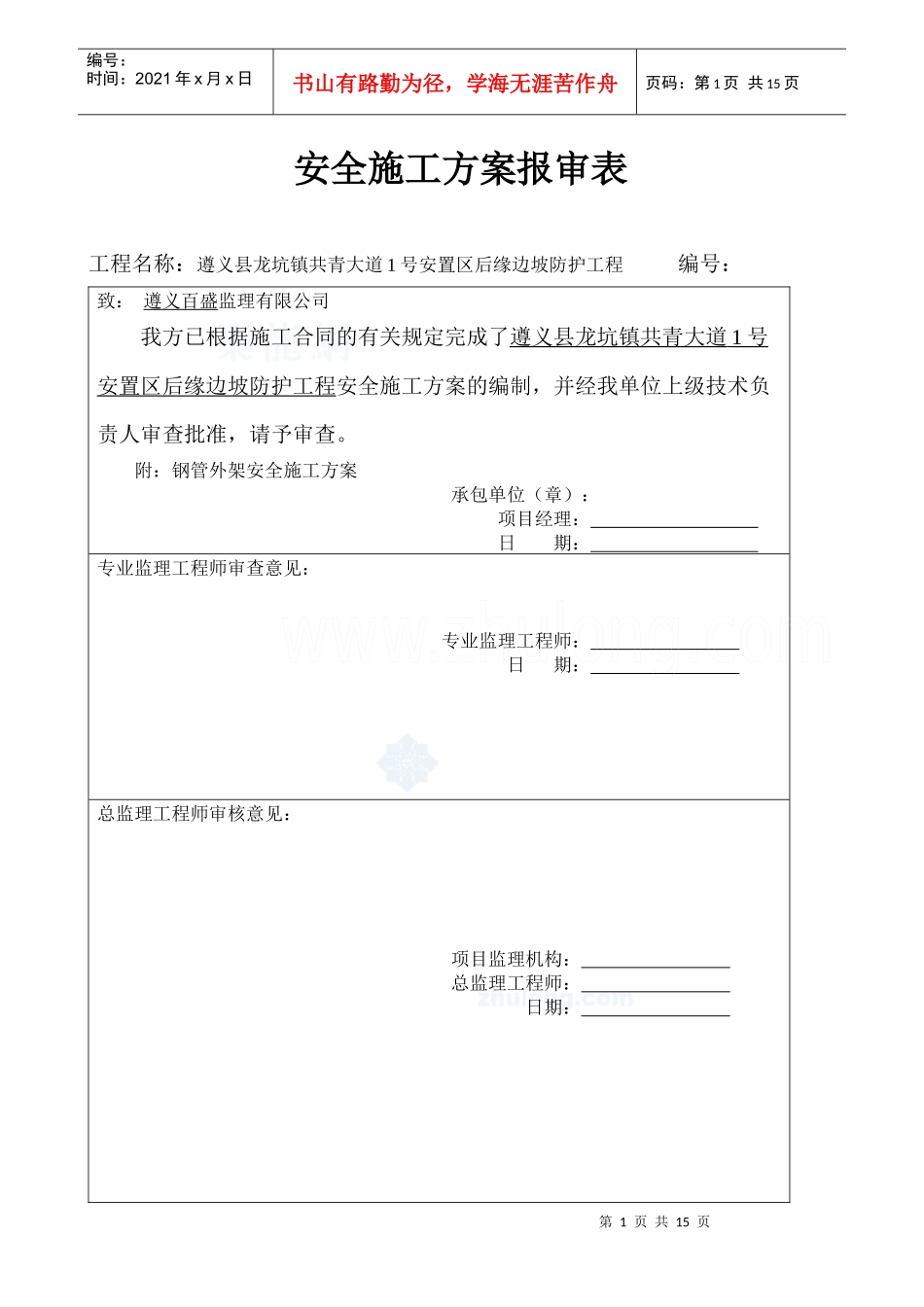

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页安全施工方案报审表工程名称：遵义县龙坑镇共青大道1号安置区后缘边坡防护工程编号：致：遵义百盛监理有限公司我方已根据施工合同的有关规定完成了遵义县龙坑镇共青大道1号安置区后缘边坡防护工程安全施工方案的编制，并经我单位上级技术负责人审查批准，请予审查。附：钢管外架安全施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页遵义县龙坑镇共青大道还房工程一标段2、3、4号楼工程钢管外架施工安全专项方案编制人:审核人：审批人：贵州建工集团第三建筑工程有限责任公司二0一二年二月十日一、编制依据1.1主要规范、规程第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页序号规范、规程名称规范规程编号1建筑施工扣件式钢管脚手架安全技术规范(2002)JGJ130-20012建筑施工高处作业安全技术规范JGJ80-913建筑施工安全检查标准JGJ59-991.2参考图书二、工程概况遵义县龙坑镇共青大道1号安置区后缘边坡防护工程位于遵义市共青大道，由遵义县龙坑镇人民政府管理，遵义百盛监理有限公司监理，贵州建工集团第三建筑工程有限责任公司承建。高边坡防护工程。三、准备工作3.1地基处理对外架直接座于回填土部位的场地采用素土回填并分层夯实，表面用C10混凝土进行硬化，且超过脚手架每边不小于10cm，混凝土厚度为10cm。待混凝土达到足够的强度后，按构架设计底立杆间距进行放线定位。脚序号图书名称出版日期1建筑施工手册(第四版)2003.92简明施工计算手册1999.73实用建筑施工安全手册1999.74建筑施工脚手架实用手册1994.5第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页手架底座下设置木垫板，其长度不小于2跨，厚度不小于50mm，宽度为200MM。垫板布设要平稳，不得悬空。3.2材料检查根据建筑规范要求，外脚手架全部采用扣件式钢管进行架设。材料进场后，由我项目部材料员进行检测，经检测合格后，方可进行架设之用。用来搭设脚手架的钢管、扣件必须分类进行堆放。四、外脚手架材质要求⑴、采用外径φ48mm钢管，立杆及大横杆一般长为4～6m，短管长1.8～2.0m，其材质符合GB700-79A3号钢的技术要求，严禁使用有严重锈蚀、弯曲、压扁、损伤和裂缝的钢管。⑵、十字扣件、回转扣件和对接扣件均须满足有关规定要求；⑶、所用预埋钢筋应有出厂合格证书，并经复试合格；⑷、所采购之钢管及配件要求规格统一、材质优良，并有出厂合格证书；五、外脚手架搭设参数本工程脚手架使用双排单立杆，内排立杆距墙为0.4m。立杆排距(横距)为1m、柱距为1.50m，大横杆步距为1.80m。立杆采用定长整管架设，底部加设木垫板。在搭立杆时应在其底部距垫层面0.20m处设置一道大、小横杆（即扫地杆）以保证脚手架底部的整体性。见附图。六、搭设作业要求6.1立杆构造4个联合体楼脚手架均采用双排单立杆，外立杆顶端高出结构檐口上皮第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页1.5m。立杆接头除在顶层采用搭接外，其余各立杆接头必须采用对接扣件连接，立杆与大横杆采用十字扣件连接，接头交错布置。外立杆涂橙色油漆做为警戒色。立杆上下对接应符合以下要求：①底立杆应选择不同长度的钢管交错布置，相临两立杆接头不得设在同步同跨内，相临两个立杆接头在高度方向错开距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。②顶层立杆搭接的长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100mm。6.2大横杆构造纵向水平杆设于立杆内侧，大横杆设置在小横杆之上，采用十字扣件与小横杆杆扣紧。大横杆的长度一般不宜小于3跨，并不小于6m。纵向水平杆一般用对接扣件连接也可采用搭接。对接扣件应交错布置，不应设在同步同跨内，相临接头...
