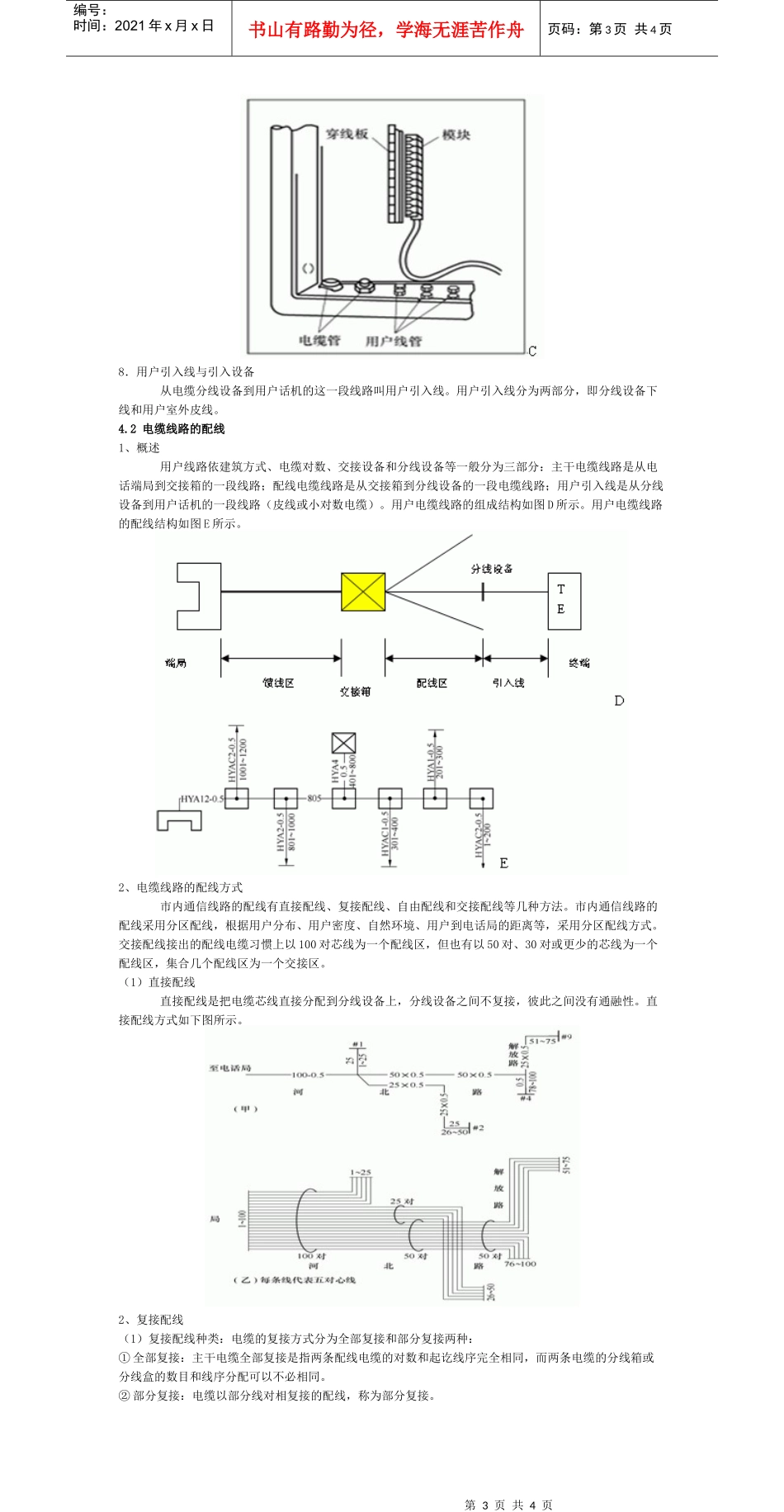

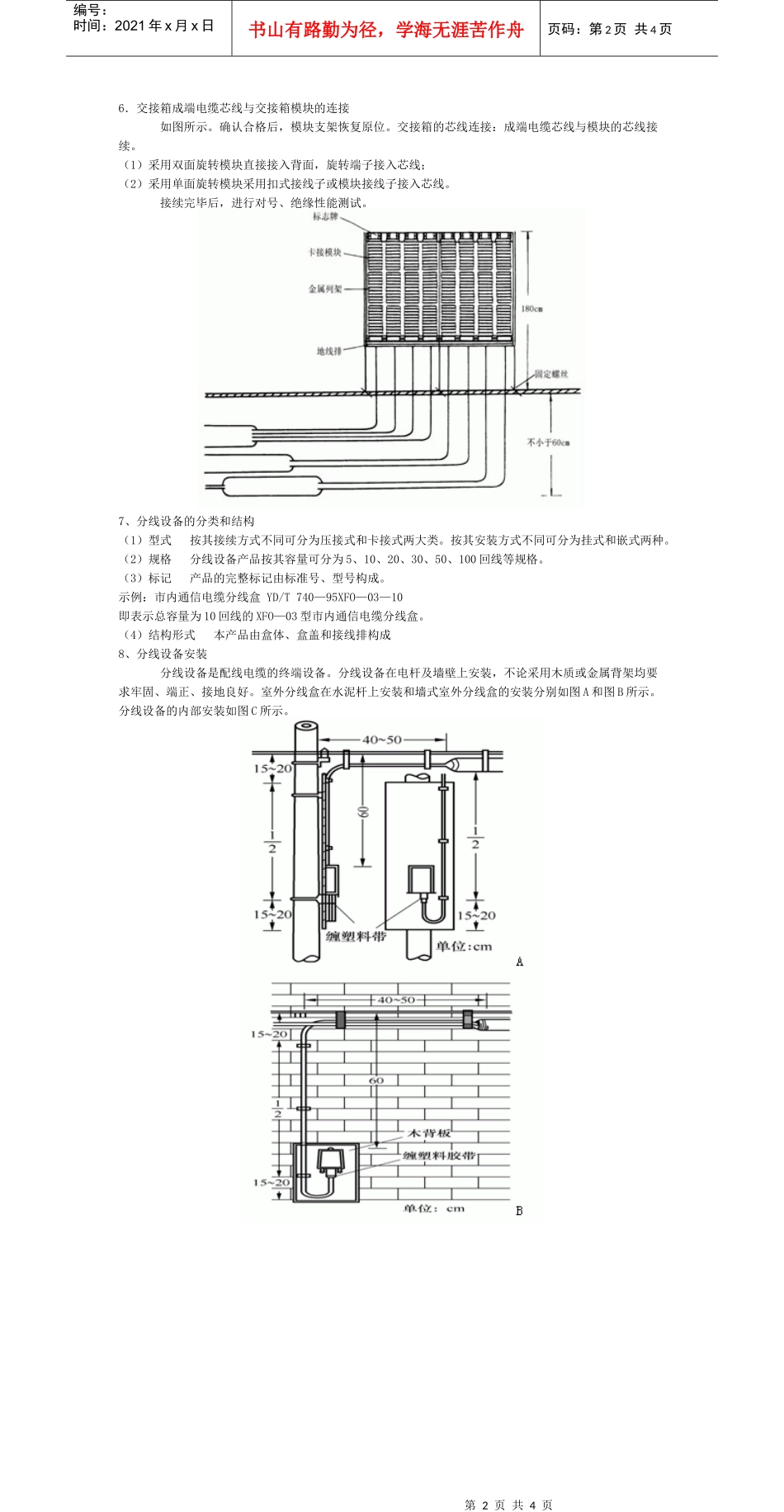

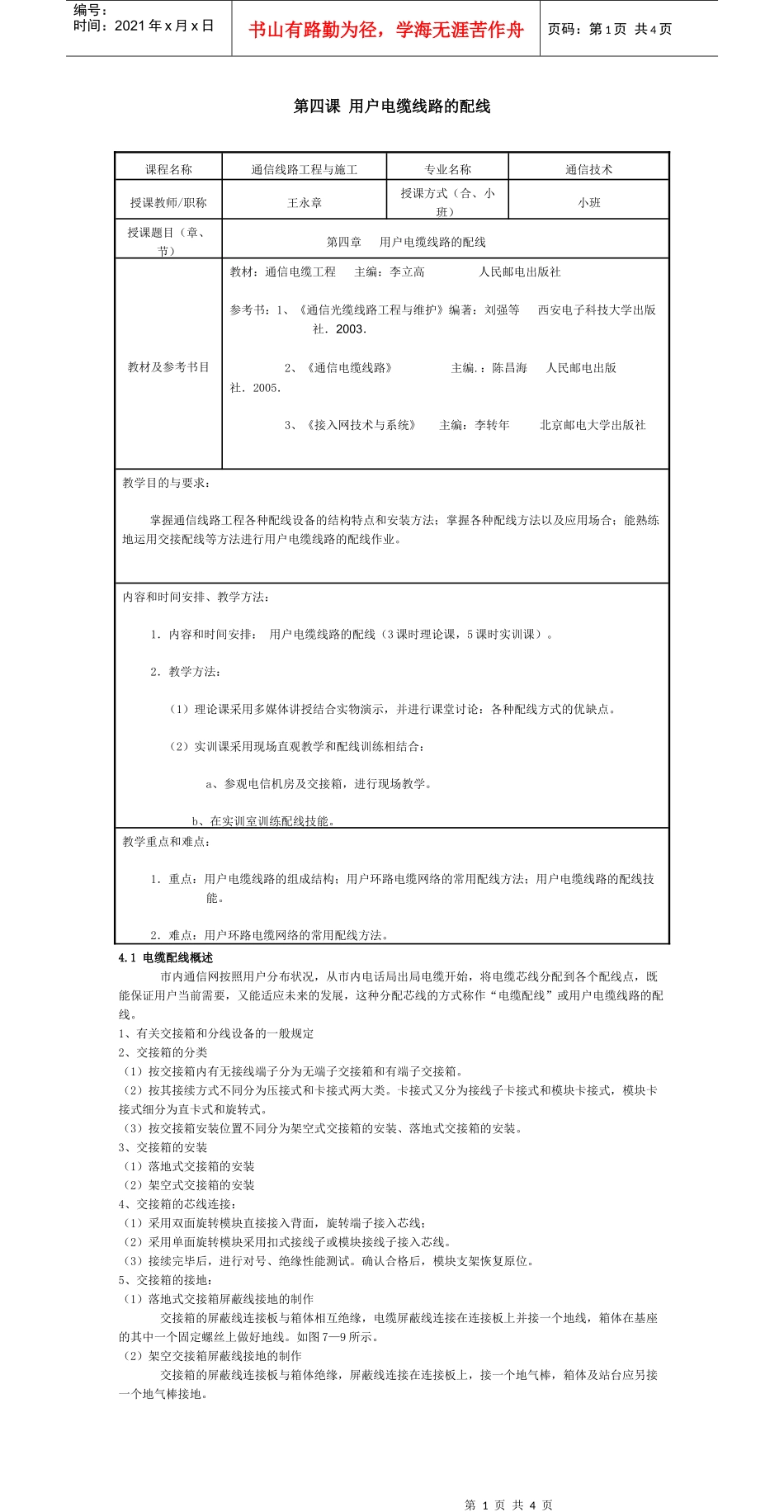

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页第四课用户电缆线路的配线课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第四章用户电缆线路的配线教材及参考书目教材：通信电缆工程主编：李立高人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等西安电子科技大学出版社．2003．2、《通信电缆线路》主编.：陈昌海人民邮电出版社．2005．3、《接入网技术与系统》主编：李转年北京邮电大学出版社教学目的与要求：掌握通信线路工程各种配线设备的结构特点和安装方法；掌握各种配线方法以及应用场合；能熟练地运用交接配线等方法进行用户电缆线路的配线作业。内容和时间安排、教学方法：1．内容和时间安排：用户电缆线路的配线（3课时理论课，5课时实训课）。2．教学方法：（1）理论课采用多媒体讲授结合实物演示，并进行课堂讨论：各种配线方式的优缺点。（2）实训课采用现场直观教学和配线训练相结合：a、参观电信机房及交接箱，进行现场教学。b、在实训室训练配线技能。教学重点和难点：1．重点：用户电缆线路的组成结构；用户环路电缆网络的常用配线方法；用户电缆线路的配线技能。2．难点：用户环路电缆网络的常用配线方法。4.1电缆配线概述市内通信网按照用户分布状况，从市内电话局出局电缆开始，将电缆芯线分配到各个配线点，既能保证用户当前需要，又能适应未来的发展，这种分配芯线的方式称作“电缆配线”或用户电缆线路的配线。1、有关交接箱和分线设备的一般规定2、交接箱的分类（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。（3）按交接箱安装位置不同分为架空式交接箱的安装、落地式交接箱的安装。3、交接箱的安装（1）落地式交接箱的安装（2）架空式交接箱的安装4、交接箱的芯线连接：（1）采用双面旋转模块直接接入背面，旋转端子接入芯线；（2）采用单面旋转模块采用扣式接线子或模块接线子接入芯线。（3）接续完毕后，进行对号、绝缘性能测试。确认合格后，模块支架恢复原位。5、交接箱的接地：（1）落地式交接箱屏蔽线接地的制作交接箱的屏蔽线连接板与箱体相互绝缘，电缆屏蔽线连接在连接板上并接一个地线，箱体在基座的其中一个固定螺丝上做好地线。如图7—9所示。（2）架空交接箱屏蔽线接地的制作交接箱的屏蔽线连接板与箱体绝缘，屏蔽线连接在连接板上，接一个地气棒，箱体及站台应另接一个地气棒接地。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页6．交接箱成端电缆芯线与交接箱模块的连接如图所示。确认合格后，模块支架恢复原位。交接箱的芯线连接：成端电缆芯线与模块的芯线接续。（1）采用双面旋转模块直接接入背面，旋转端子接入芯线；（2）采用单面旋转模块采用扣式接线子或模块接线子接入芯线。接续完毕后，进行对号、绝缘性能测试。7、分线设备的分类和结构（1）型式按其接续方式不同可分为压接式和卡接式两大类。按其安装方式不同可分为挂式和嵌式两种。（2）规格分线设备产品按其容量可分为5、10、20、30、50、100回线等规格。（3）标记产品的完整标记由标准号、型号构成。示例：市内通信电缆分线盒YD/T740—95XFO—03—10即表示总容量为10回线的XFO—03型市内通信电缆分线盒。（4）结构形式本产品由盒体、盒盖和接线排构成8、分线设备安装分线设备是配线电缆的终端设备。分线设备在电杆及墙壁上安装，不论采用木质或金属背架均要求牢固、端正、接地良好。室外分线盒在水泥杆上安装和墙式室外分线盒的安装分别如图A和图B所示。分线设备的内部安装如图C所示。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页8．用户引入线与引入设备从电缆分线设备到用户话机的这一段线路叫用户引入线。用户引入线分为两部分，即分线设备下线和用户室外皮线。4.2电缆线路的配线1、概述用户线路依建筑方式、...
