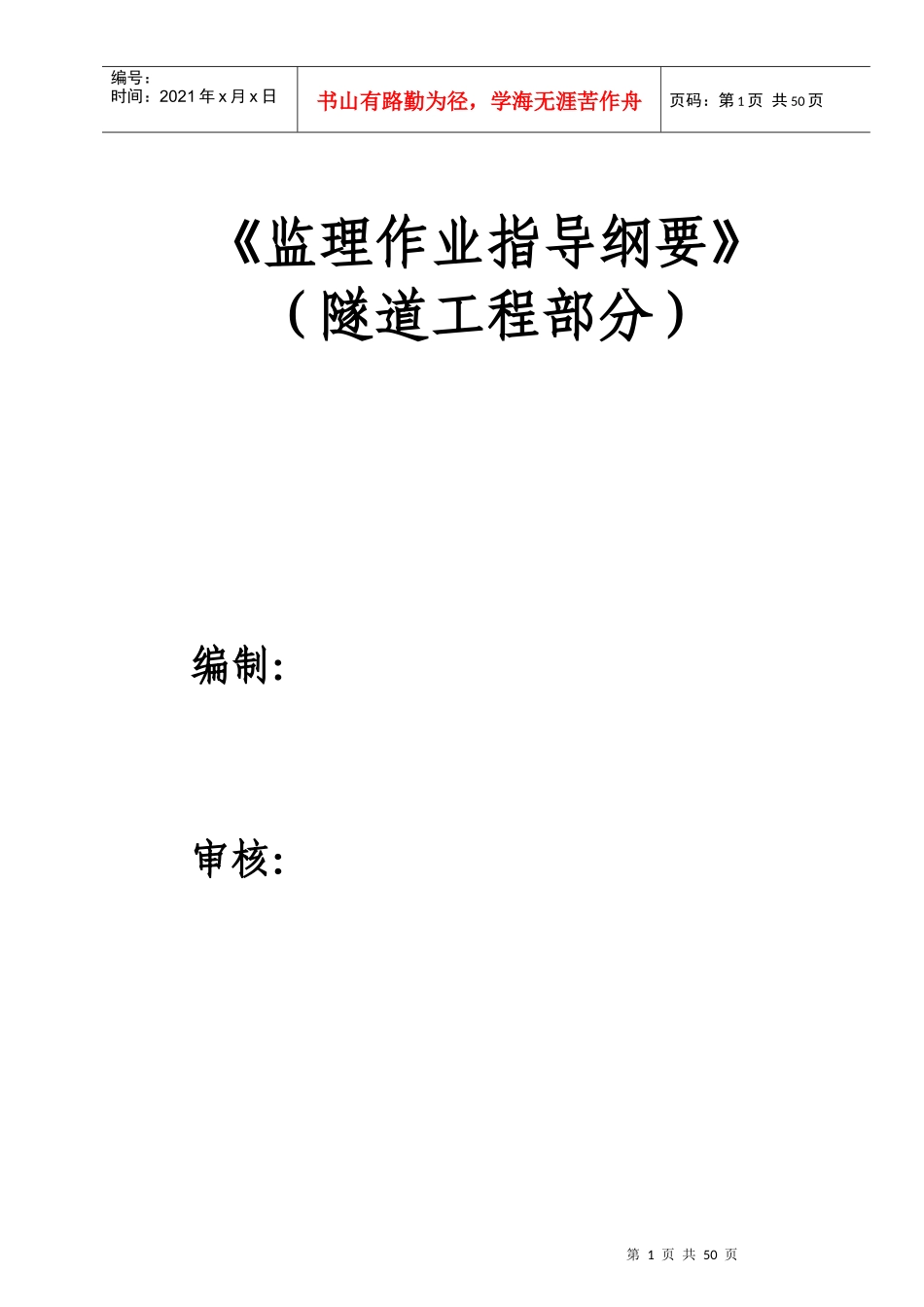

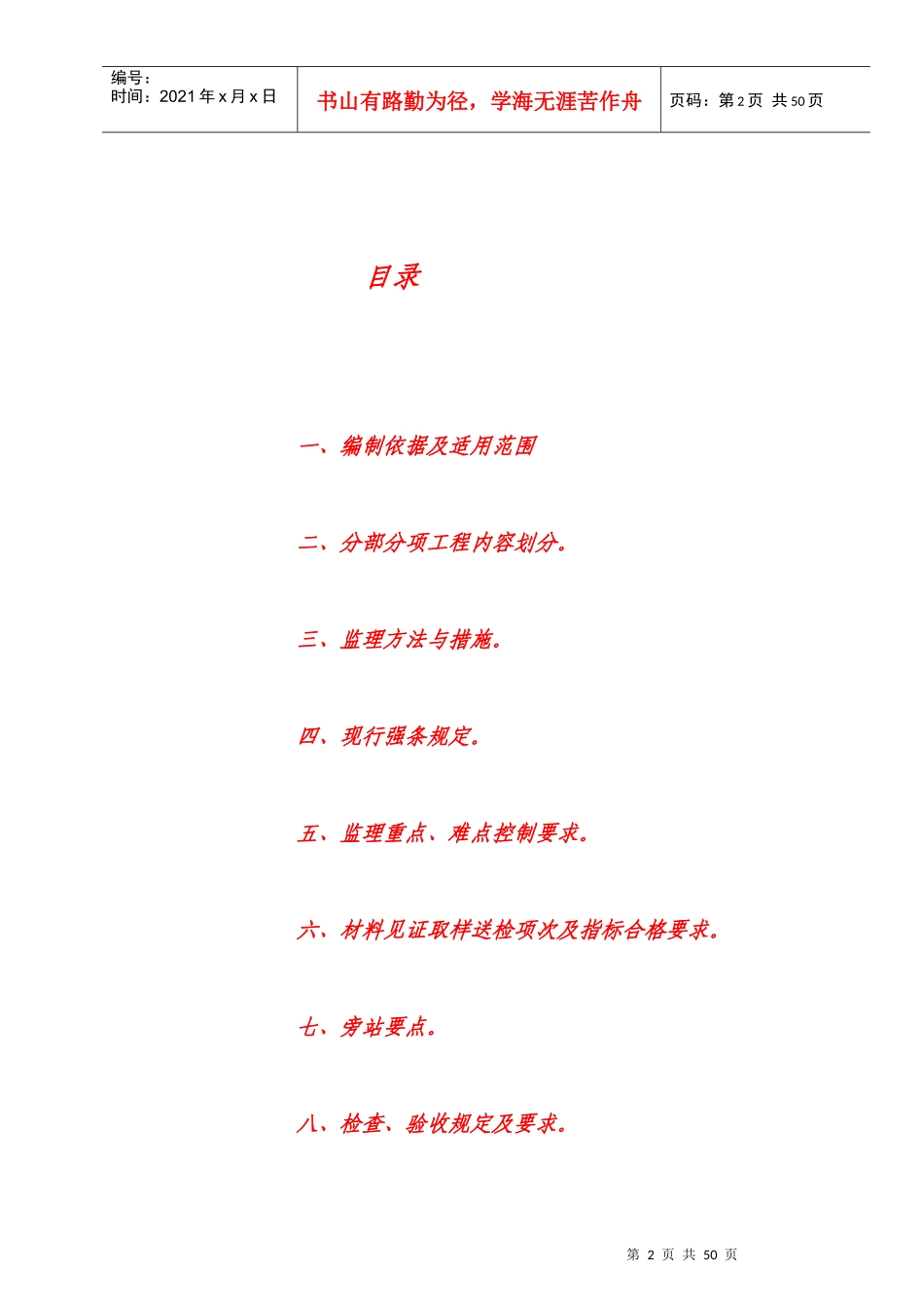

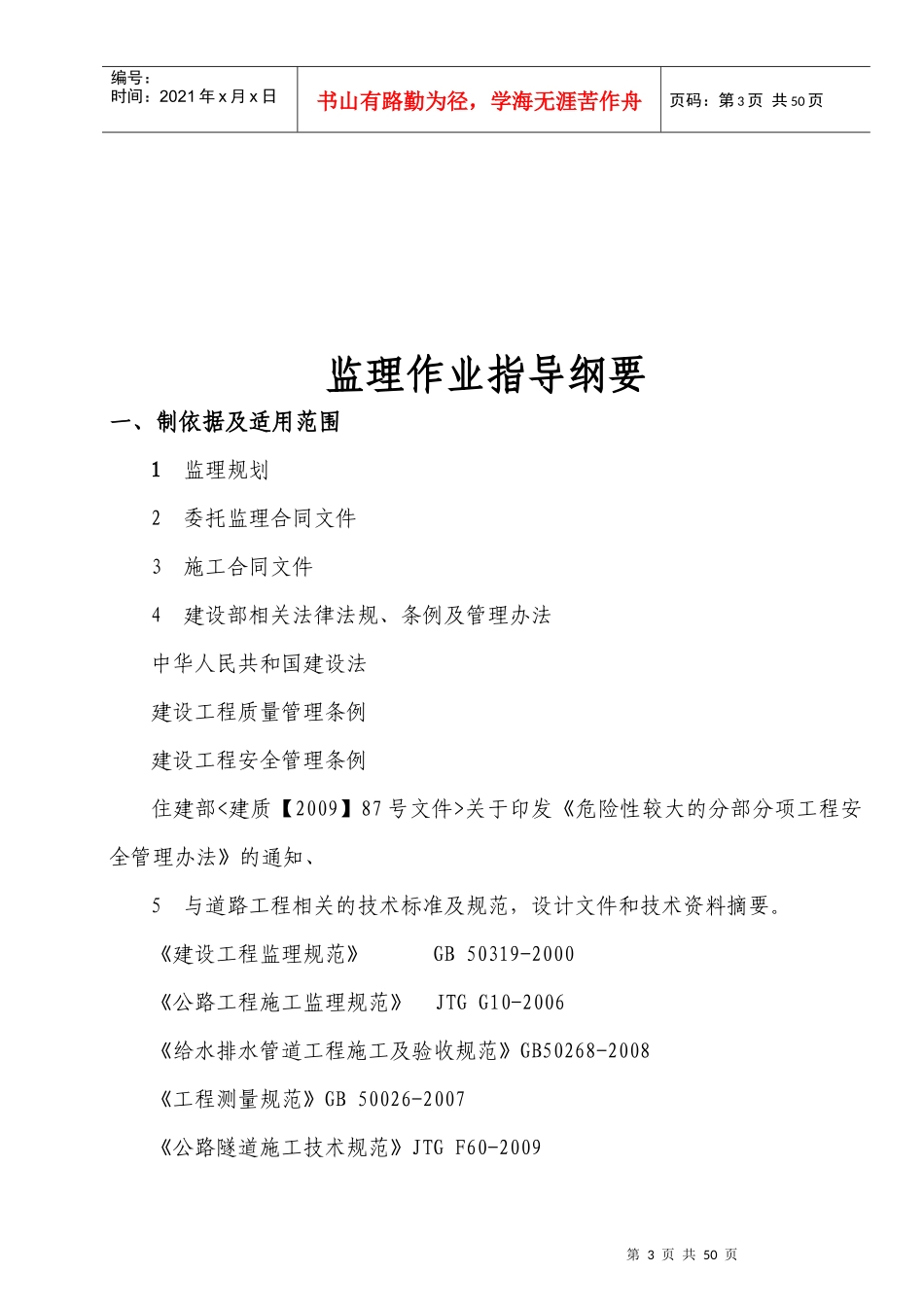

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页《监理作业指导纲要》（隧道工程部分）编制：审核：第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页目录一、编制依据及适用范围二、分部分项工程内容划分。三、监理方法与措施。四、现行强条规定。五、监理重点、难点控制要求。六、材料见证取样送检项次及指标合格要求。七、旁站要点。八、检查、验收规定及要求。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页监理作业指导纲要一、制依据及适用范围1监理规划2委托监理合同文件3施工合同文件4建设部相关法律法规、条例及管理办法中华人民共和国建设法建设工程质量管理条例建设工程安全管理条例住建部<建质【2009】87号文件>关于印发《危险性较大的分部分项工程安全管理办法》的通知、5与道路工程相关的技术标准及规范，设计文件和技术资料摘要。《建设工程监理规范》GB50319-2000《公路工程施工监理规范》JTGG10-2006《给水排水管道工程施工及验收规范》GB50268-2008《工程测量规范》GB50026-2007《公路隧道施工技术规范》JTGF60-2009第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页《公路隧道施工技术细则》（TSG/TF60-2009）《公路工程质量检验评定标准》2004《混凝土强度检验评定标准》GBT50107-2010《混凝土结构工程施工质量验收规范》GB50204-2002本作业指导纲要适用于市政道路隧道工程二、分部分项工程内容划分隧道分部（子分部）工程与相应的分项工程及检验批的划分分部工程分项工程检验批编号分部工程名称编号分项工程名称划分原则01明洞01020304明洞钢筋明洞浇筑明洞防水明洞回填等每洞口每洞口每洞口每洞口02洞口工程0102030405洞口开挖洞口边仰坡防护洞门和翼墙的浇(砌)筑截水沟洞口排水沟等每洞口每洞口每洞口每洞口施工段每洞口施工段03洞身开挖01动身开挖等每施工开挖循环段04洞身衬砌010203（钢钎维）喷射混凝土支护锚杆支护钢筋网支护每施工循环段每施工循环段每施工循环段第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页04050607仰拱混凝土衬砌钢支撑衬砌钢筋等每施工循环段每施工段每施工循环段每施工循环段05防排水010203防水层止水层排水沟等每施工段每施工段每施工段06隧道路面0102基层面层等每施工段每施工段07装修01装修工程每施工段08辅助施工措施0102超前钢管超前锚杆等每施工循环段每施工循环段注：表中“▲”项应符合国家现行标准《城镇道路工程施工与质量验收规范》CJJ1的有关规定。三、监理方法与措施。（一）、测量控制监理方法与措施1、隧道工程施工测量控制网①承包人接收了基点桩后，应立即开始测量洞外控制网的建立工作，并书面向监理工程师提出报告和计算资料，监理工程师接到报告后要独立地组织复测检查，认为准确无误，精度符合要求后可以批准使用。②洞内导线和高程控制测量洞内导线应根据洞口投点向洞内作引伸测量，洞口投点应纳入控制点内，由洞口投点传递进洞方向的联接角测角中误差，不应超过测量等级的要求，经监理工程师对其方案进行审查，观测中进行旁站和抽检，对原始记录进行检查，对第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页成果进行核算，同时要求测量人员必须经常对仪器、工具进行检校，记录整理、计算必须采用独立的对算，对提交的成果进行认真的复核。2、施工定位测量的控制控制网建立并经监理工程师批准后，可以开始具体工程部位的施工定位测量放样工作。监理工程师审查施测方案，检查放样资料，观测时进行旁站或抽检，检查原始记录并进行复算。在检测开挖断面时，同时检查高程和中线偏位，一般每20~50米检查一个断面（二）、隧道工程实体监理工作方法及措施1洞口工程1.1边仰坡工程监控应符合如下要求：1）边仰坡开挖之前应进行必要踏勘，检查边仰坡界限以上的岩石是否清除干净，以保证施工过程及以后的安全。2）边仰坡...
