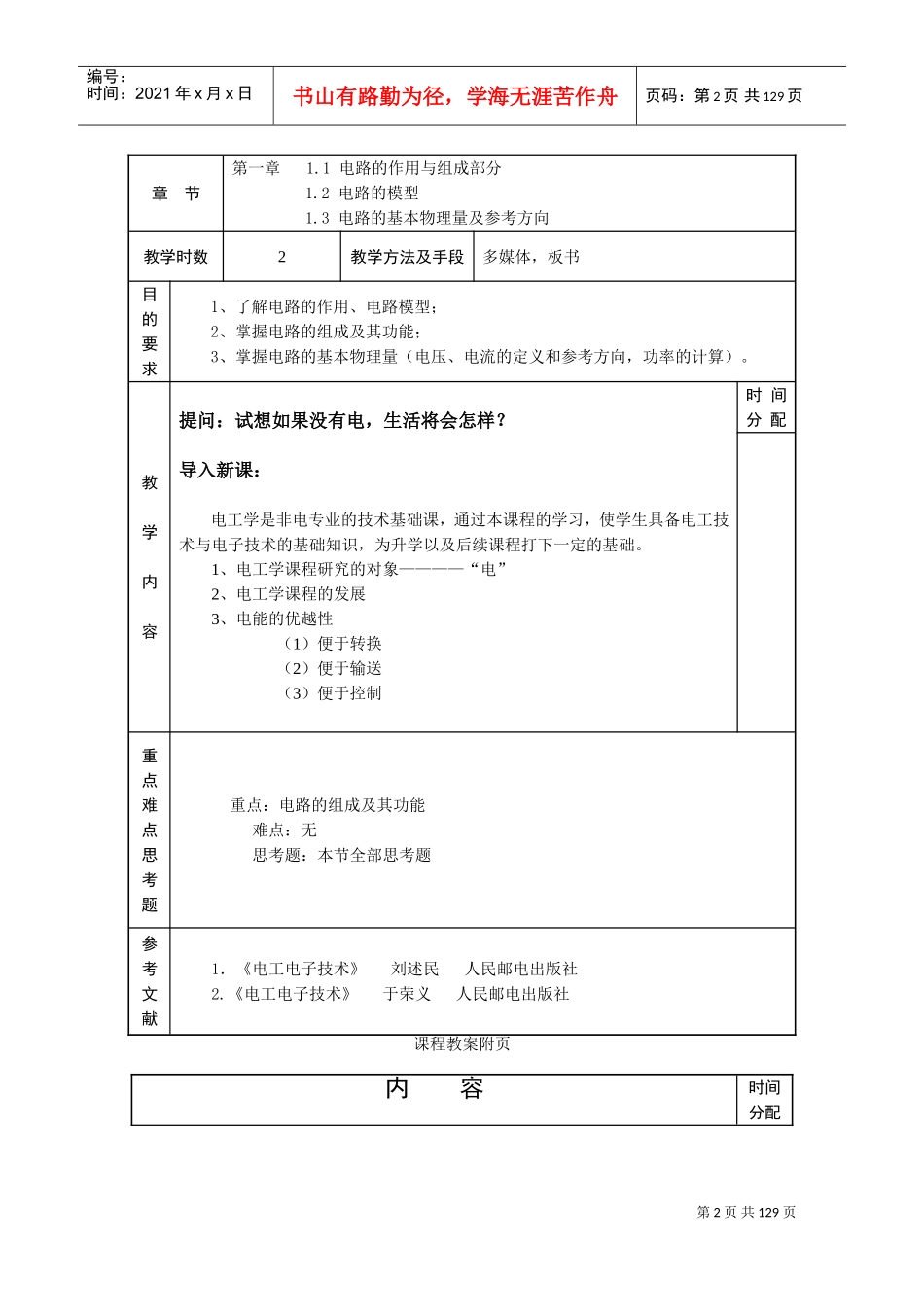

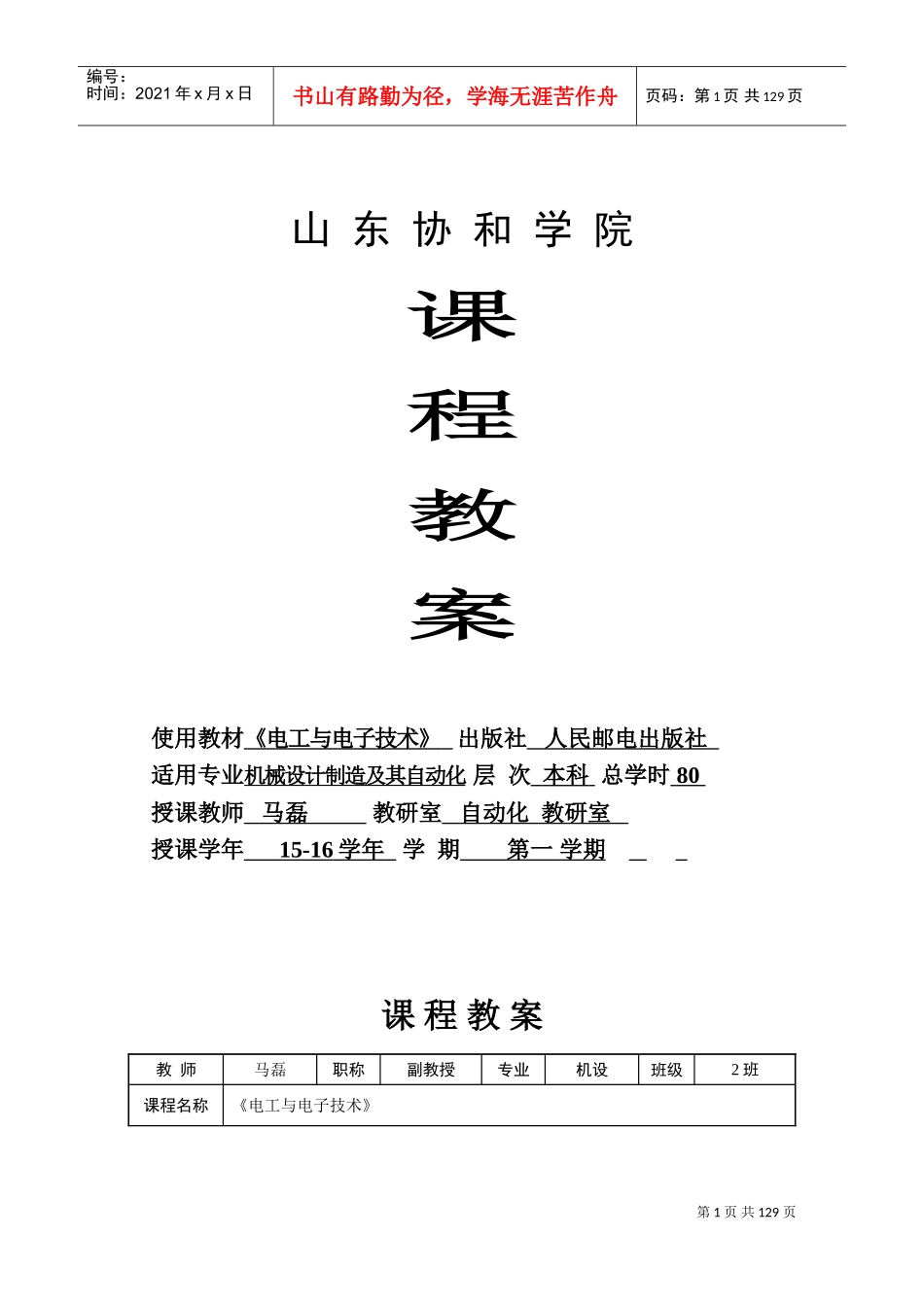

第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共129页山东协和学院课程教案使用教材《电工与电子技术》出版社人民邮电出版社适用专业机械设计制造及其自动化层次本科总学时80授课教师马磊教研室自动化教研室授课学年15-16学年学期第一学期课程教案教师马磊职称副教授专业机设班级2班课程名称《电工与电子技术》第2页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共129页章节第一章1.1电路的作用与组成部分1.2电路的模型1.3电路的基本物理量及参考方向教学时数2教学方法及手段多媒体，板书目的要求1、了解电路的作用、电路模型；2、掌握电路的组成及其功能；3、掌握电路的基本物理量（电压、电流的定义和参考方向，功率的计算）。教学内容提问：试想如果没有电，生活将会怎样？导入新课：电工学是非电专业的技术基础课，通过本课程的学习，使学生具备电工技术与电子技术的基础知识，为升学以及后续课程打下一定的基础。1、电工学课程研究的对象————“电”2、电工学课程的发展3、电能的优越性（1）便于转换（2）便于输送（3）便于控制时间分配重点难点思考题重点：电路的组成及其功能难点：无思考题：本节全部思考题参考文献1．《电工电子技术》刘述民人民邮电出版社2.《电工电子技术》于荣义人民邮电出版社课程教案附页内容时间分配第3页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共129页第1章电路的基本概念与基本定律电路：电流流通的路径。直流电路：由直流电源供电的电路。一、电路的组成及作用电路就是电流通过的闭合路径，它是由各种电气器件按一定方式用导线连接组成的总体。电路的结构形式和所能完成的任务是多种多样的，从日常生活中使用的用电设备到工、农业生产中用到的各种生产机械的电器控制部分及计算机、各种测试仪表等，从广义说，都是电路。最简单的电路如图所示的手电筒电路。1、组成：电路主要由三部分组成。（1）电源是供应电能的设备。在发电厂内将化学能或机械能等非电能转换为电能，如电池、蓄电池、发电机等。（2）负载是使用电能的设备，又称用电器。作用是将电能转换成其它形式的能量，如电灯、电炉、扬声器、电动机等。（3）中间环节用于连接电源和负载。起传输和分配电能或对电信号进行传递和处理的作用，如变压器、输电线等。2、电路模型和电路图实际电路元件电磁性质较为复杂。为便于对实际电路进行分析，需用能够代表其主要电磁特性的理想电路元件或它们的组合来表示。理想电路元件就是指只反映某一个物理过程的电路元件,包括电阻、电感、电容、电源等。用理想电路元件所组成的电路即为电路模型，手电筒电路的电路模型如图所示。课程教案附页内容时间分配第4页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共129页3、作用（1）进行电能的传输和转换，如照明电路、动力电路等。典型电路是电力系统。（2）实现信息的传输和处理，如测量电路、扩音机电路、计算机电路等。典型电路是扩音机。二、电流1、电流的形成电荷的定向移动形成电流。2、电流的大小电流的大小是指单位时间内通过导体横截面的电荷量。恒定电流（DC）（“－”）交变电流（AC）（“～”）大小和方向都不随时间变化的电流称为恒定电流，也称为直流电流，用表示。大小和方向随时间变化的电流称为交变电流，简称交流电流，用i表示。电流的单位为A（安[培]），还有kA（千安）、mA（毫安）、μA（微安）等。3、电流的方向（1）实际方向习惯上规定正电荷移动的方向或负电荷移动的反方向为电流的实际方向。课程教案附页内容时间分配第5页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共129页（2）参考方向：可以任意选取在分析电路时，常常要知道电流的方向，但有时电路中电流的实际方向难于判断，此时常可任意选定某一方向作为电流的“参考方向（也称正方向）”。所选的参考方向不一定与实际方向一致。当电流的实际方向与其参考方向一致时，则电流为正值；反之，当电流的实际方向与其参考方向相反时，则电流为负值，如图所...
