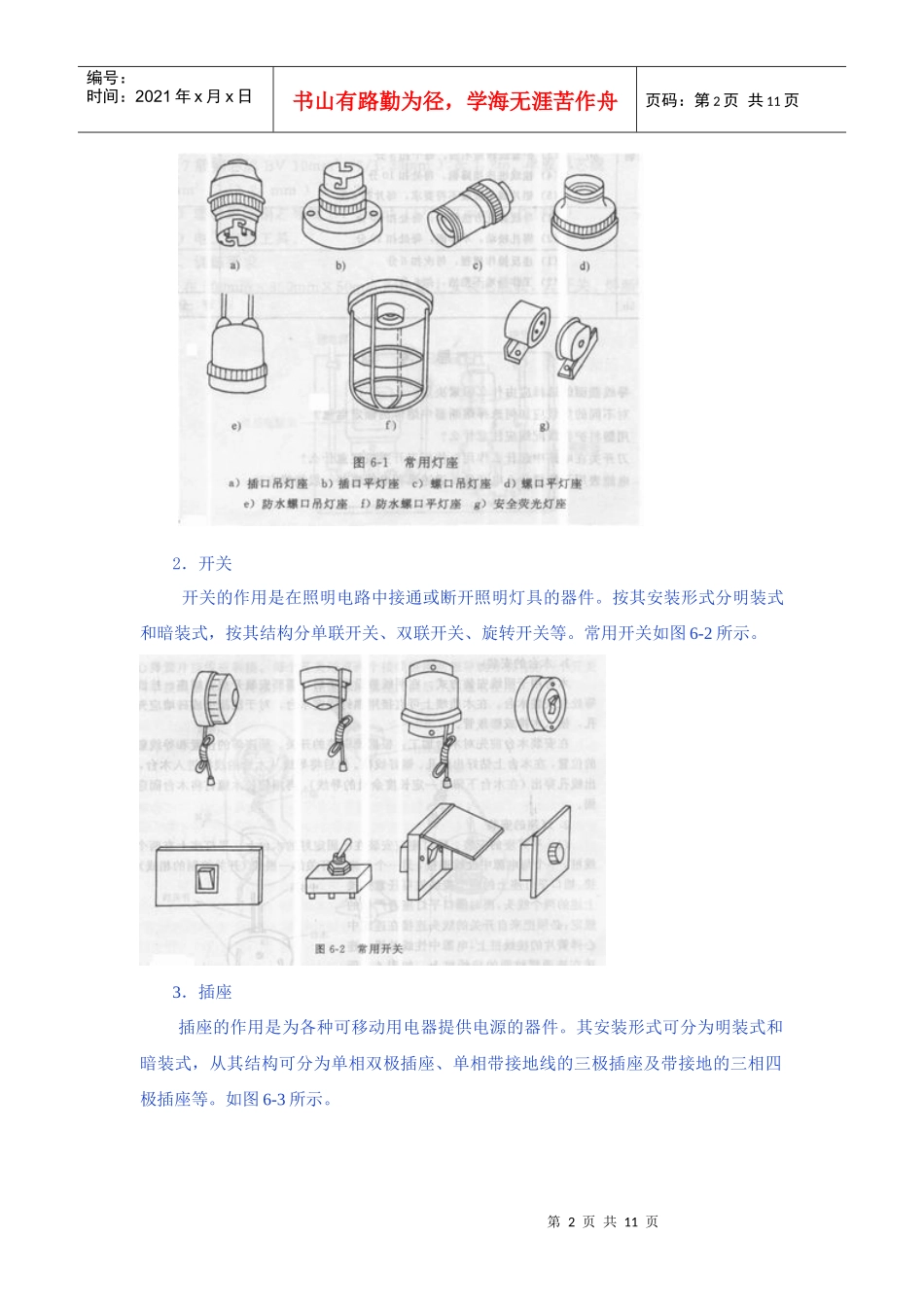

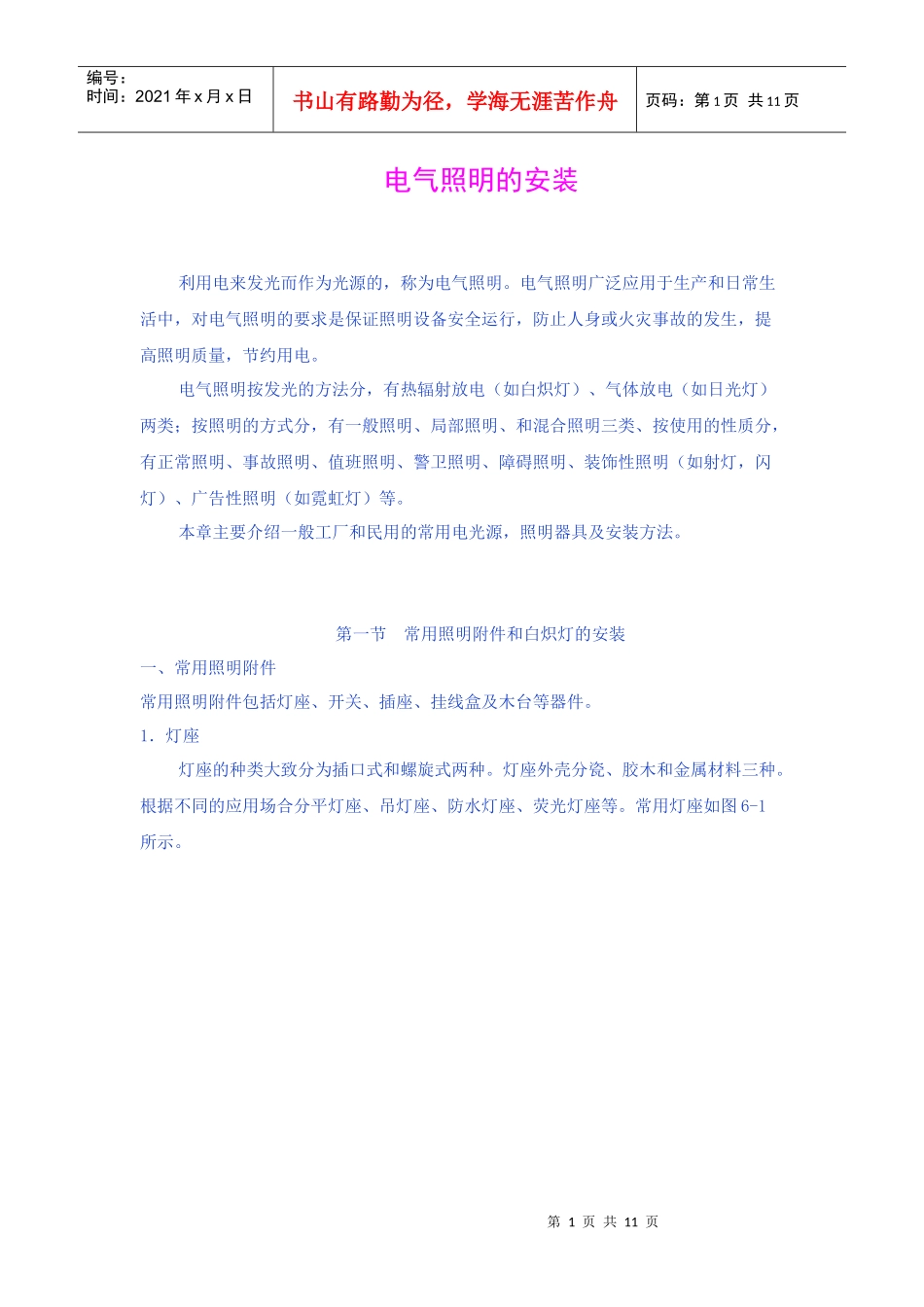

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电气照明的安装利用电来发光而作为光源的，称为电气照明。电气照明广泛应用于生产和日常生活中，对电气照明的要求是保证照明设备安全运行，防止人身或火灾事故的发生，提高照明质量，节约用电。电气照明按发光的方法分，有热辐射放电（如白炽灯）、气体放电（如日光灯）两类；按照明的方式分，有一般照明、局部照明、和混合照明三类、按使用的性质分，有正常照明、事故照明、值班照明、警卫照明、障碍照明、装饰性照明（如射灯，闪灯）、广告性照明（如霓虹灯）等。本章主要介绍一般工厂和民用的常用电光源，照明器具及安装方法。第一节常用照明附件和白炽灯的安装一、常用照明附件常用照明附件包括灯座、开关、插座、挂线盒及木台等器件。1．灯座灯座的种类大致分为插口式和螺旋式两种。灯座外壳分瓷、胶木和金属材料三种。根据不同的应用场合分平灯座、吊灯座、防水灯座、荧光灯座等。常用灯座如图6-1所示。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2．开关开关的作用是在照明电路中接通或断开照明灯具的器件。按其安装形式分明装式和暗装式，按其结构分单联开关、双联开关、旋转开关等。常用开关如图6-2所示。3．插座插座的作用是为各种可移动用电器提供电源的器件。其安装形式可分为明装式和暗装式，从其结构可分为单相双极插座、单相带接地线的三极插座及带接地的三相四极插座等。如图6-3所示。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页4．挂线盒和木台挂线盒俗称“先令”，用于悬挂吊灯并起接线盒的作用，制作材料可分为磁质和塑料。木台用来固定挂线盒、开关、插座等，形状有园形和方形，材料有木质和塑料。二、常用照明附件的安装1．木台的安装木台用于明线安装方式。在明线敷设完毕后，需要安装开关、插座、挂线盒等处先安装木台。在木质墙上可直接用螺钉固定木台，对于混凝土或砖墙应先钻孔，插入木榫或膨胀管。在安装木台前先对木台加工：根据要安装的开关、插座等的位置和导线敷设的位置，在木台上钻好出线孔、锯好线槽。然后将导线从木台的线槽进入木台，从出线孔穿出（在木台下留出一定长度余量的导线），再用较长木螺钉将木台固定牢固。2．灯座的安装（1）平灯座的安装平灯座应安装在已固定好的木台上。平灯座上有两个接线桩，一个与电源中性线连接，另一个与来自开关的一根线（开关控制的相线）连接。插口平灯座上的两个接第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页线桩可任意连接上述的两个线头，而对螺口平灯座有严格的规定：必须把来自开关的线头连接在连通中心弹簧片的接线桩上，电源中性线的线头连接在连通螺纹圈的接线桩上。如图6-4所示。（2）吊灯座的安装把挂线盒底座安装在已固定好的木台上，再将塑料软线或花线的一端穿入挂线盒罩盖的孔内，并打个结，使其能承受吊灯的重量（采用软导线吊装的吊灯重量应小于1kg，否则应采用吊链），然后将两个线头的绝缘层剥去，分别穿入挂线盒底座正中凸起部分的两个侧孔里，再分别接到两个接线桩上，旋上挂线盒盖。接着将软线的另一端穿入吊灯座盖孔内，也打个结，把两个剥去绝缘层的线头接到吊灯座的两个接线桩上，罩上吊灯座盖。安装方法如图6-5所示。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3．开关的安装（1）单联开关的安装开关明装时也要装在已固定好的木台上，将穿出木台的两根导线（一根为电源相线，一根为开关线）穿入开关的两个孔眼，固定开关，然后把剥去绝缘层的两个线头分别接到开关的两个接线桩上，最后装上开关盖。（2）双联开关的安装双联开关一般用于在两处用两只双联开关控制一盏灯。双联开关的安装方法与单联开关类似，但其接线较复杂。双联开关有三个接线端，分别与三根导线相接，注意双联开关中连铜片的接线桩不能接错，一个开关的连铜片接线桩应和电源相线联接，另一个开关...
