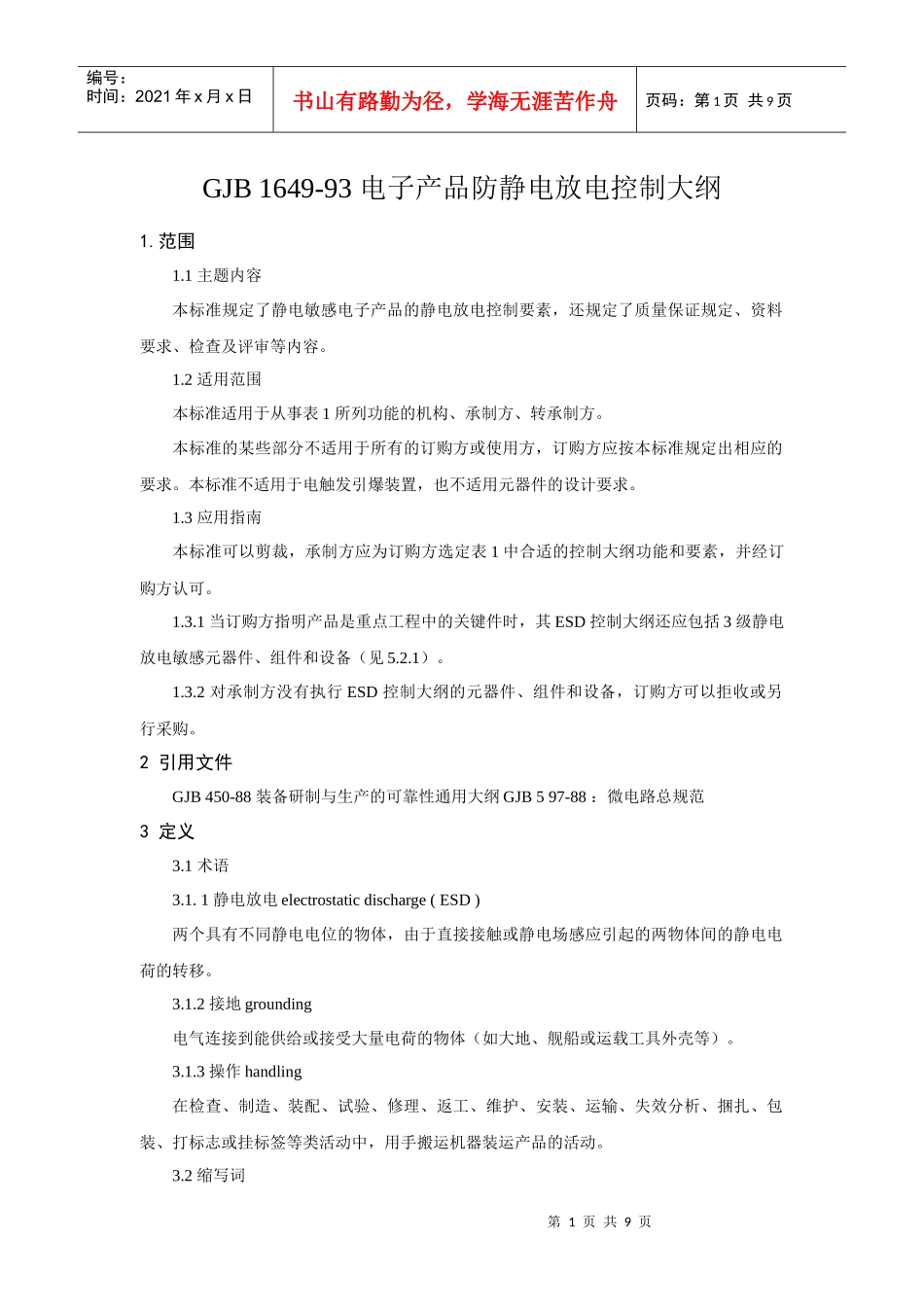

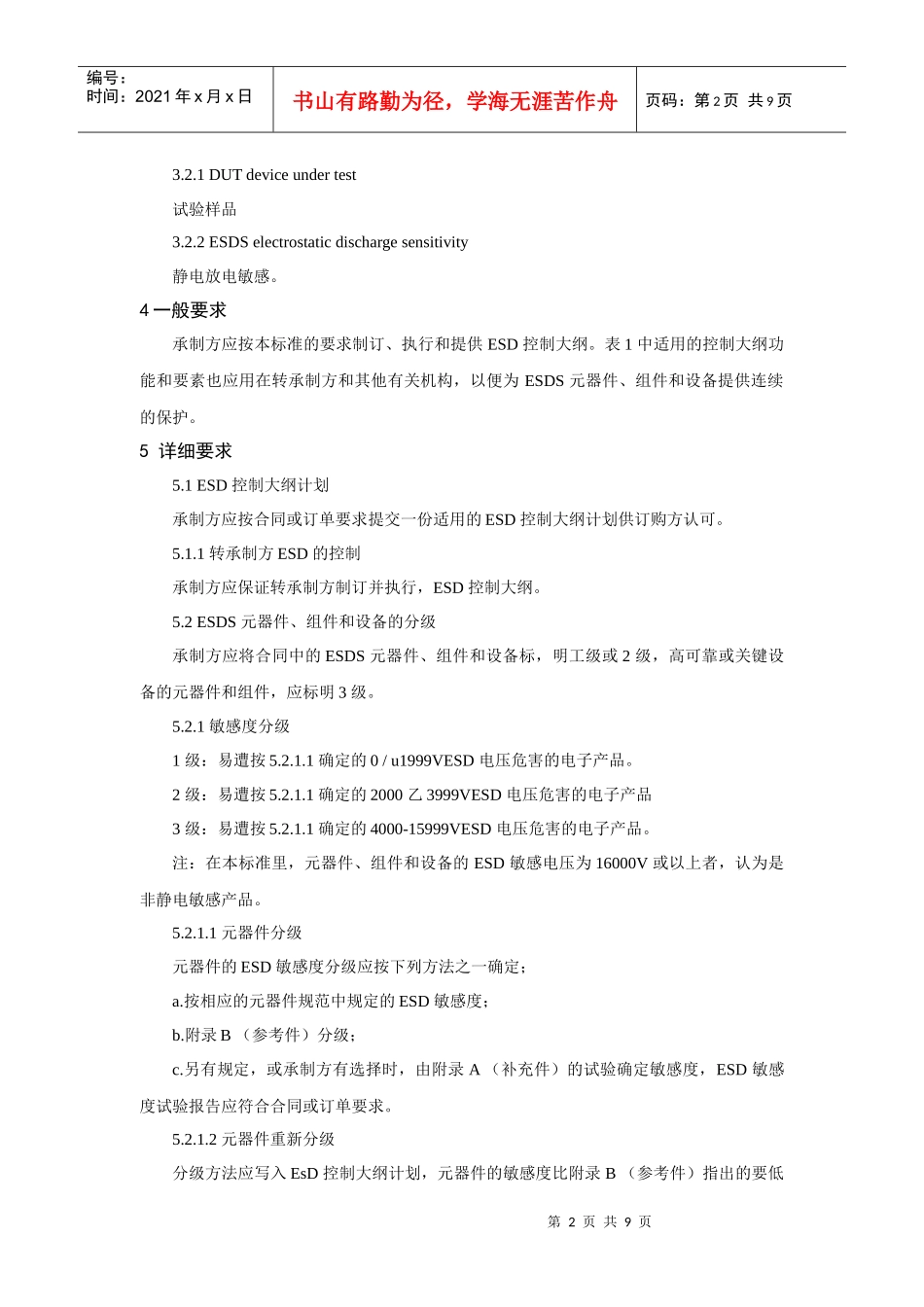

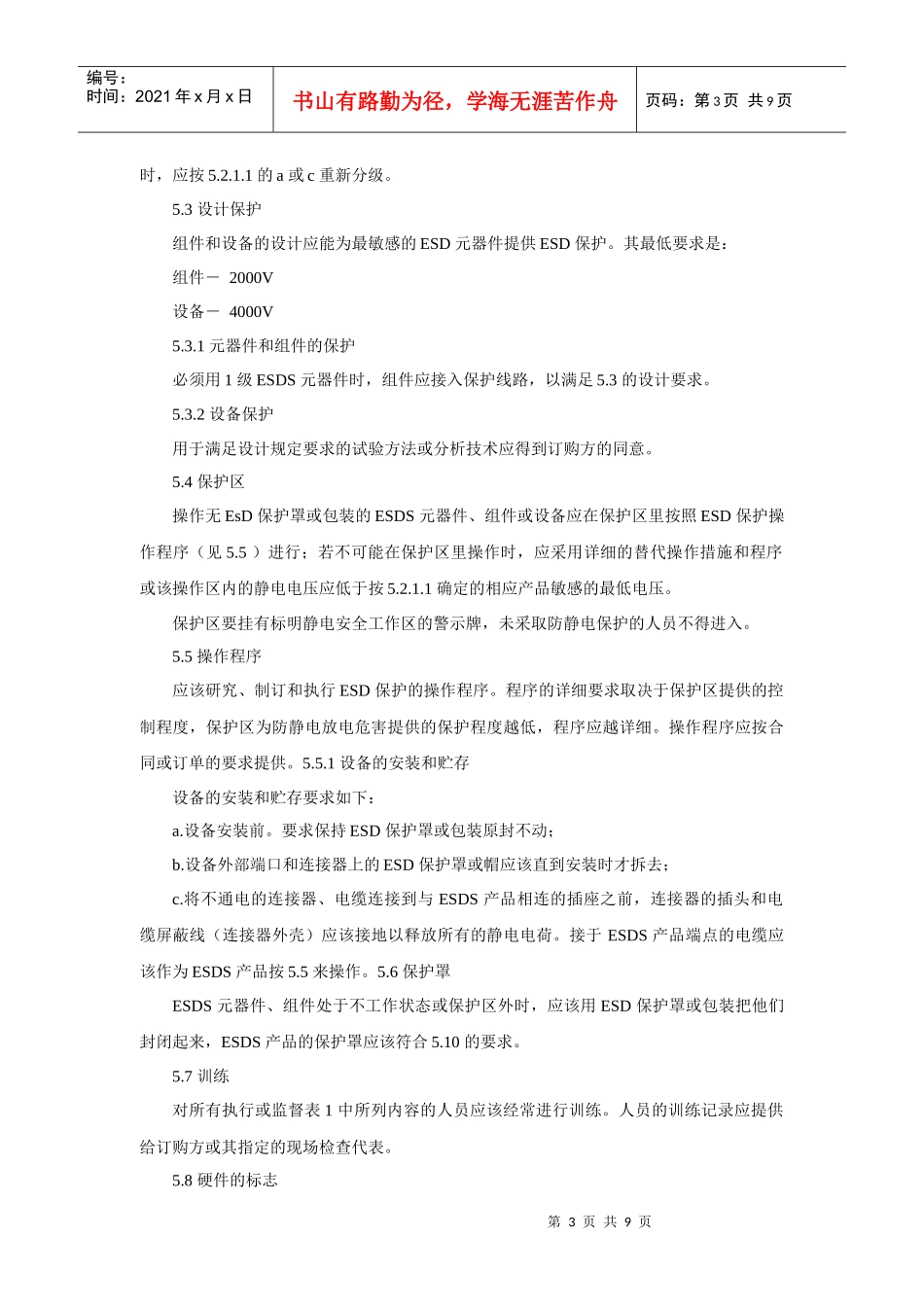

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页GJB1649-93电子产品防静电放电控制大纲1.范围1.1主题内容本标准规定了静电敏感电子产品的静电放电控制要素，还规定了质量保证规定、资料要求、检查及评审等内容。1.2适用范围本标准适用于从事表1所列功能的机构、承制方、转承制方。本标准的某些部分不适用于所有的订购方或使用方，订购方应按本标准规定出相应的要求。本标准不适用于电触发引爆装置，也不适用元器件的设计要求。1.3应用指南本标准可以剪裁，承制方应为订购方选定表1中合适的控制大纲功能和要素，并经订购方认可。1.3.1当订购方指明产品是重点工程中的关键件时，其ESD控制大纲还应包括3级静电放电敏感元器件、组件和设备（见5.2.1）。1.3.2对承制方没有执行ESD控制大纲的元器件、组件和设备，订购方可以拒收或另行采购。2引用文件GJB450-88装备研制与生产的可靠性通用大纲GJB597-88：微电路总规范3定义3.1术语3.1.1静电放电electrostaticdischarge(ESD)两个具有不同静电电位的物体，由于直接接触或静电场感应引起的两物体间的静电电荷的转移。3.1.2接地grounding电气连接到能供给或接受大量电荷的物体（如大地、舰船或运载工具外壳等）。3.1.3操作handling在检查、制造、装配、试验、修理、返工、维护、安装、运输、失效分析、捆扎、包装、打标志或挂标签等类活动中，用手搬运机器装运产品的活动。3.2缩写词第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3.2.1DUTdeviceundertest试验样品3.2.2ESDSelectrostaticdischargesensitivity静电放电敏感。4一般要求承制方应按本标准的要求制订、执行和提供ESD控制大纲。表1中适用的控制大纲功能和要素也应用在转承制方和其他有关机构，以便为ESDS元器件、组件和设备提供连续的保护。5详细要求5.1ESD控制大纲计划承制方应按合同或订单要求提交一份适用的ESD控制大纲计划供订购方认可。5.1.1转承制方ESD的控制承制方应保证转承制方制订并执行，ESD控制大纲。5.2ESDS元器件、组件和设备的分级承制方应将合同中的ESDS元器件、组件和设备标，明工级或2级，高可靠或关键设备的元器件和组件，应标明3级。5.2.1敏感度分级1级：易遭按5.2.1.1确定的0/u1999VESD电压危害的电子产品。2级：易遭按5.2.1.1确定的2000乙3999VESD电压危害的电子产品3级：易遭按5.2.1.1确定的4000-15999VESD电压危害的电子产品。注：在本标准里，元器件、组件和设备的ESD敏感电压为16000V或以上者，认为是非静电敏感产品。5.2.1.1元器件分级元器件的ESD敏感度分级应按下列方法之一确定；a.按相应的元器件规范中规定的ESD敏感度；b.附录B（参考件）分级；c.另有规定，或承制方有选择时，由附录A（补充件）的试验确定敏感度，ESD敏感度试验报告应符合合同或订单要求。5.2.1.2元器件重新分级分级方法应写入EsD控制大纲计划，元器件的敏感度比附录B（参考件）指出的要低第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页时，应按5.2.1.1的a或c重新分级。5.3设计保护组件和设备的设计应能为最敏感的ESD元器件提供ESD保护。其最低要求是：组件―2000V设备―4000V5.3.1元器件和组件的保护必须用1级ESDS元器件时，组件应接入保护线路，以满足5.3的设计要求。5.3.2设备保护用于满足设计规定要求的试验方法或分析技术应得到订购方的同意。5.4保护区操作无EsD保护罩或包装的ESDS元器件、组件或设备应在保护区里按照ESD保护操作程序（见5.5）进行；若不可能在保护区里操作时，应采用详细的替代操作措施和程序或该操作区内的静电电压应低于按5.2.1.1确定的相应产品敏感的最低电压。保护区要挂有标明静电安全工作区的警示牌，未采取防静电保护的人员不得进入。5.5操作程序应该研究、制订和执行ESD保护的操作程序。程序的详细要求取决于保护区提供的控制程度，保护区为防静电放电危害提供的保护程度越低，程序应越详细。操作程序应按合同或订单的要求提供。5.5.1设备的安装和贮存设备的安装和贮存要求如下：a.设备安装前。要求保持ESD保护罩...
