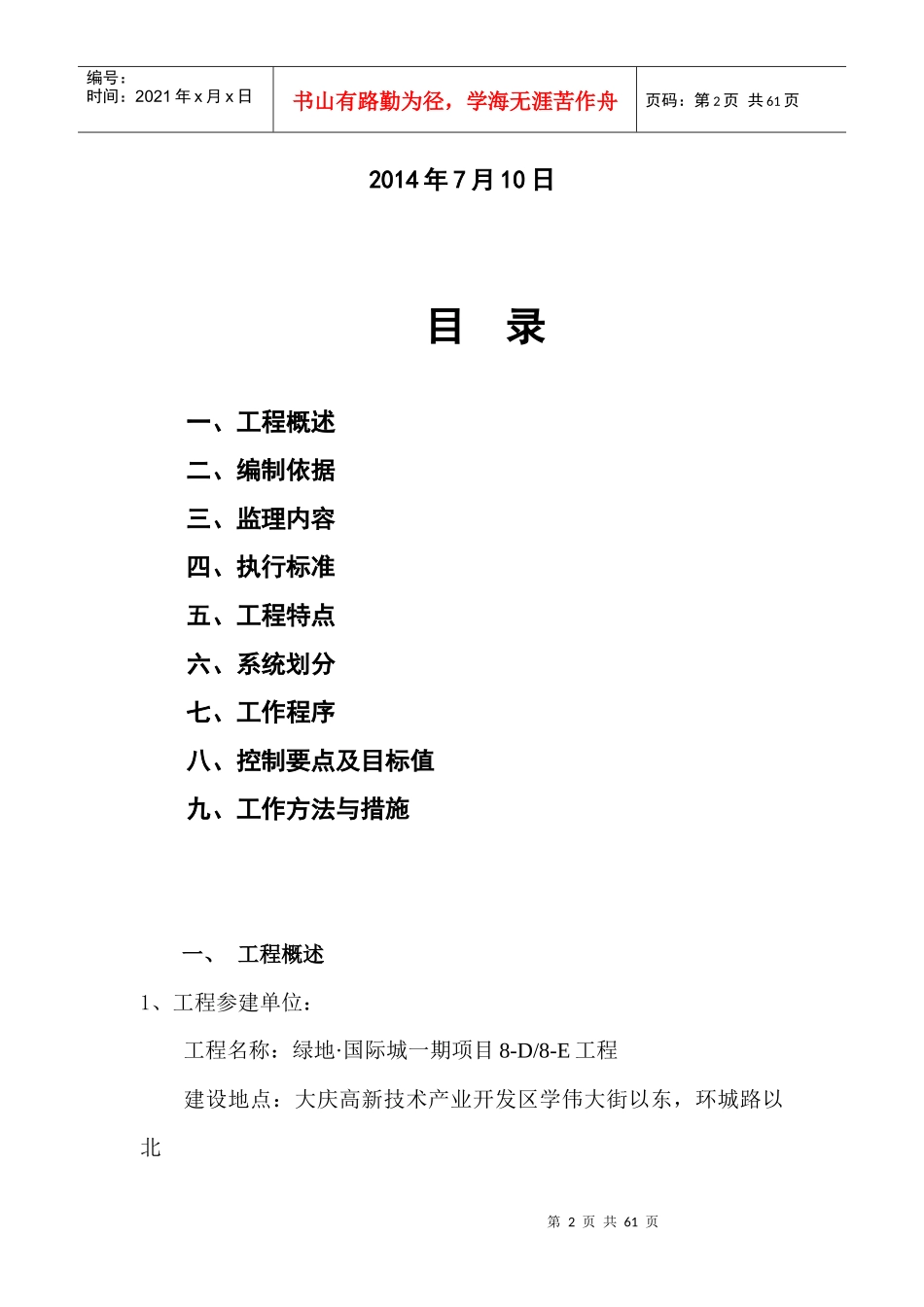

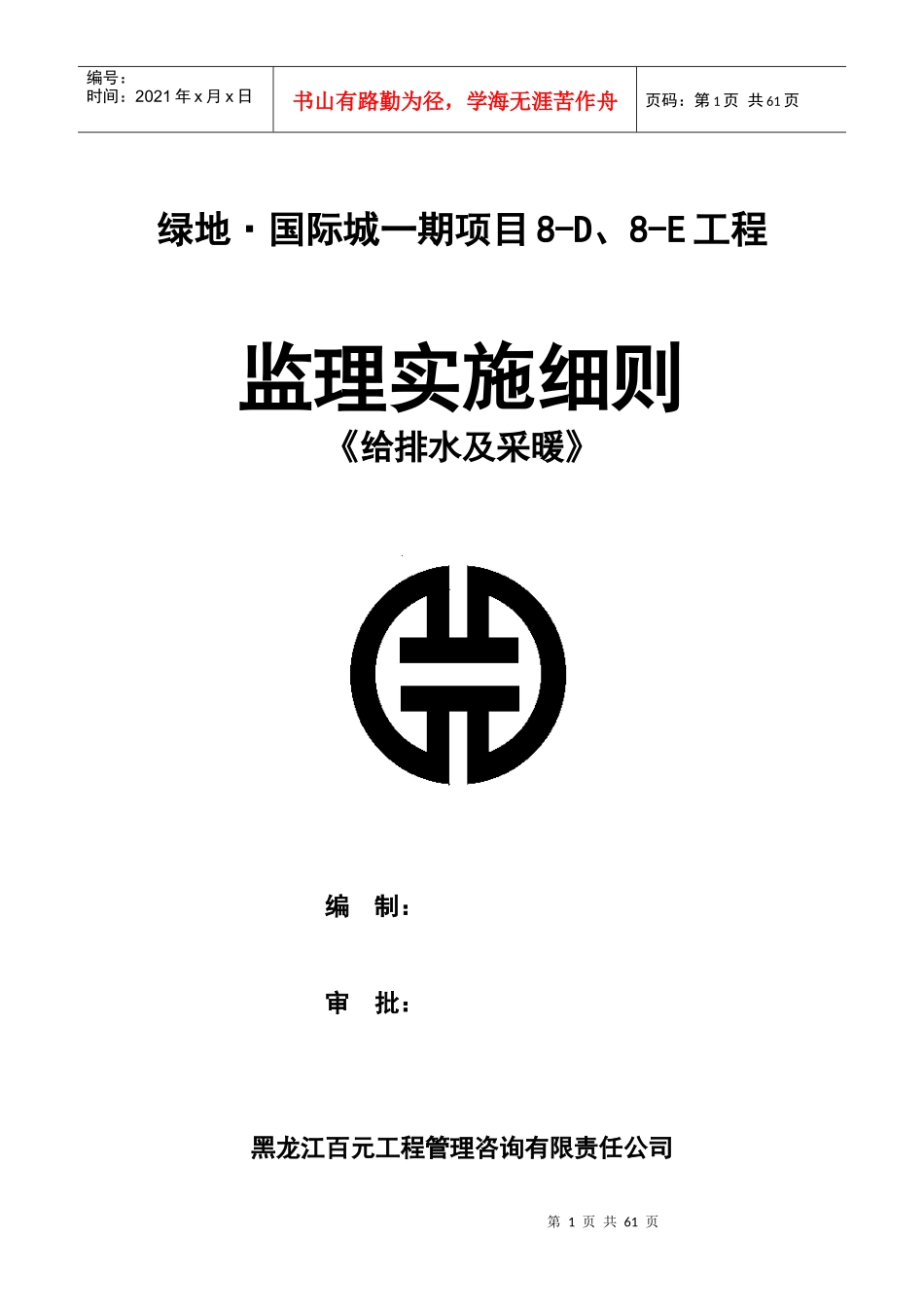

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页绿地·国际城一期项目8-D、8-E工程监理实施细则《给排水及采暖》编制：审批：黑龙江百元工程管理咨询有限责任公司第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页2014年7月10日目录一、工程概述二、编制依据三、监理内容四、执行标准五、工程特点六、系统划分七、工作程序八、控制要点及目标值九、工作方法与措施一、工程概述1、工程参建单位：工程名称：绿地·国际城一期项目8-D/8-E工程建设地点：大庆高新技术产业开发区学伟大街以东，环城路以北第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页建设单位：绿地集团大庆置业有限公司设计单位：大庆高新技术产业开发区规划建筑设计院勘察单位：大庆高新区庆新工程勘察有限责任公司监理单位：黑龙江百元工程管理咨询有限责任公司施工单位：通州建总集团有限公司大正建筑安装集团有限公司计划开竣工日期：2014年7月10日-2015年8月30日2、专业工程特点：1）墙体工程：填充墙采用200厚或100厚陶粒砼空心砌块，保温采用100厚阻燃型聚苯板，燃烧性能等级B1级。2）屋面工程：屋面防水等级均为二级，一道防水设防，采用SBS高聚物改性沥青防水卷材，厚度不小于4mm。外排雨水管采用PVC-U管，直径为DN100。管道、风道出屋面防水卷材上返300，并用防水涂膜保护。3）门窗工程：本工程建筑外窗采用塑钢窗，性能指标为抗风压、水密性能分级为3级，气密性能分级为6级。单元门采用保温防盗电子门，入户门采用保温防盗门，管道井采用及丙级防火门。4）装修工程：外墙为真石漆涂料面层及干挂石材，内墙为水泥石灰膏砂浆抹灰。墙体抹灰：所有房间阳角用1:2水泥砂浆做护角，护角宽度100高2米。内墙墙面不同墙体材料交接处，均第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页设钢丝网，搭接尺寸为150mm。公共部位地面为花岗岩，墙面为白色环保型内墙涂料。5）栏杆工程：楼梯和平台栏杆选用成品铁艺栏杆，扶手采用硬木扶手。护窗栏杆室外采用铁艺栏杆，室内采用成品不锈钢栏杆栏杆垂直杆间净空不大于0.11m。6）节能工程：a)屋面采用100厚挤塑板保温b)外墙采用200厚陶粒砼空心砌块外贴100厚聚苯板保温。c)分隔采暖与非采暖的隔墙采用100厚聚苯板保温。d)本工程每套户门采用防盗保温门，单元门采用防盗保温电子门。e)地面：周边地面采用40厚挤塑聚苯板保温。f)地下部分墙体采用70厚挤塑板保温至地面以下1.8m处，地梁应做70厚挤塑板全翻包。g)外窗：南向外窗采用单框三层中控玻璃平开塑钢窗。北向外窗采用单框三层中空玻璃平开塑钢窗.东西向外窗采用单框三层中空玻璃平开塑钢窗。h)本工程采用保温材料岩棉板密度为140-160kg/㎡，燃烧性能等级为A级；挤塑板密度为25-35kg/㎡，聚苯板密度为18-25kg/㎡，挤塑板、聚苯板燃烧性能为B1级，（地面所用挤塑板B2级）。第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页7）防火工程：本工程每层外墙均在楼板标高处设置水平防火隔离带，采用100厚300宽岩棉作为隔离带，一层门斗石材幕墙外墙保温采用岩棉板，燃烧性能等级A级，屋面防水层采用细石砼覆盖。3、工程规模及结构形式列表：8-D区项目层数房屋高度基础类型结构类型抗震设防烈度砼强度等级建筑面积地上地下D-1#618m独立基础剪力墙结构6°C25-C303665.46㎡D-2#618m独立基础剪力墙结构6°C25-C303796.94㎡D-3#618m独立基础剪力墙结构6°C25-C303302.01㎡D-4#618m独立基础剪力墙结构6°C25-C303796.94㎡D-5#618m独立基础剪力墙结构6°C25-C304950.23㎡D-6#618m独立基础剪力墙结构6°C25-C302157.94㎡D-7#618m独立基础剪力墙结构6°C25-C302527.36㎡D-8#618m独立基础剪力墙结构6°C25-C303302.61㎡D-9#618m独立基础剪力墙结构6°C25-C303796．94㎡D-10#312.85m独立基础框架结构6°C301763.4㎡D-11#312.85m独立基础框架结构6°C301763.4㎡D-12#312.85m独立基础框架结构6°C3020...
