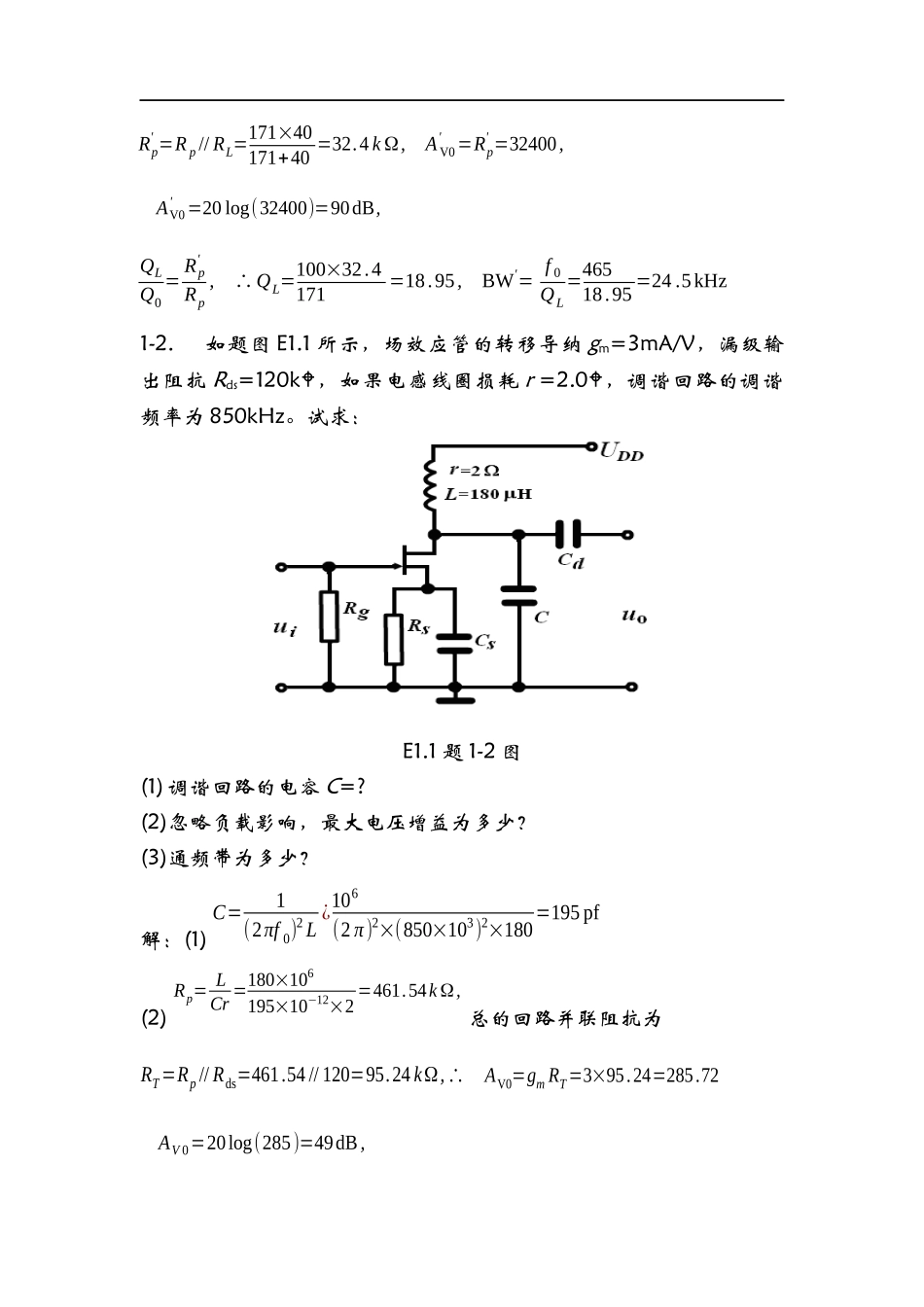

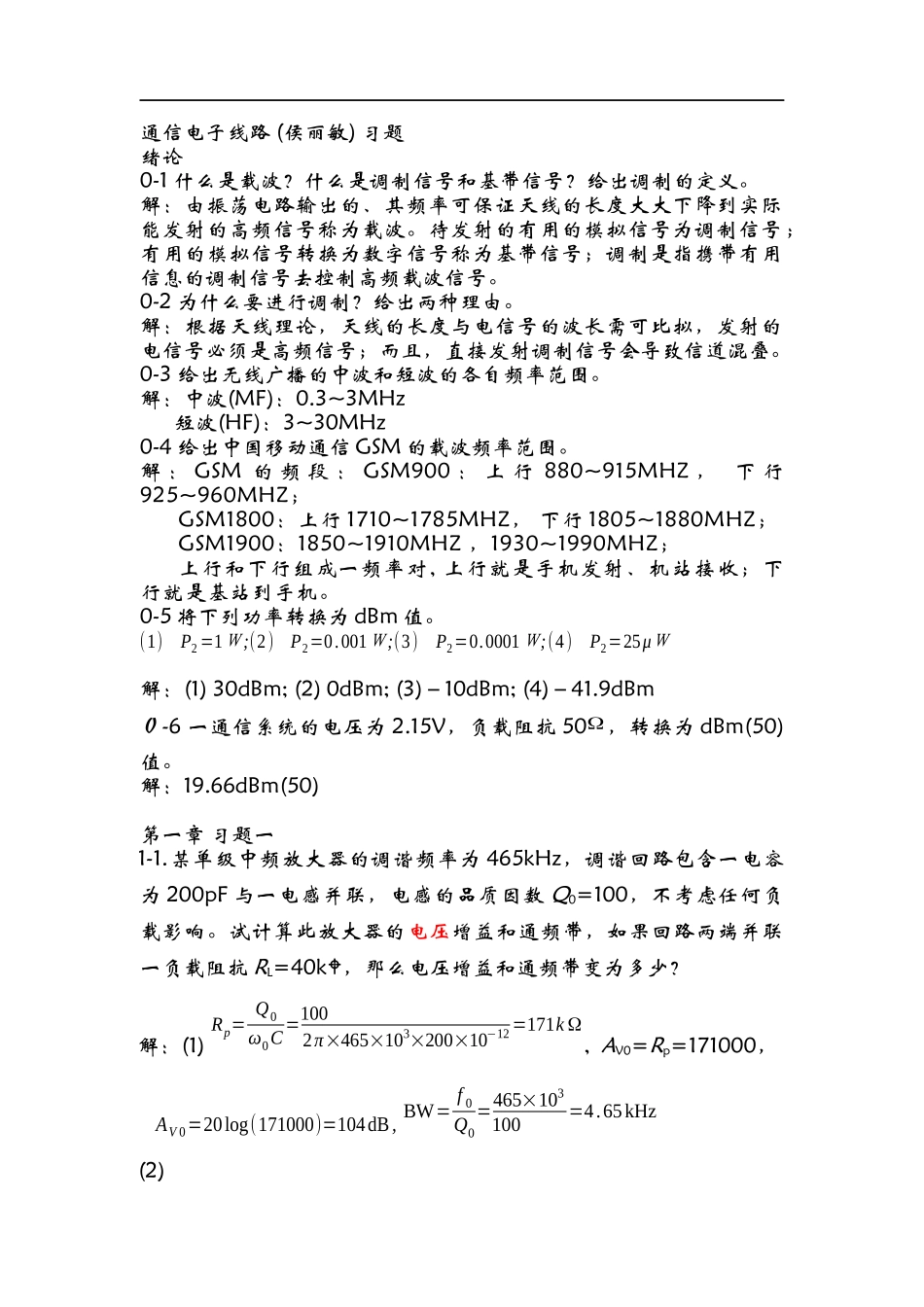

通信电子线路(侯丽敏)习题绪论0-1什么是载波？什么是调制信号和基带信号？给出调制的定义。解：由振荡电路输出的、其频率可保证天线的长度大大下降到实际能发射的高频信号称为载波。待发射的有用的模拟信号为调制信号；有用的模拟信号转换为数字信号称为基带信号；调制是指携带有用信息的调制信号去控制高频载波信号。0-2为什么要进行调制？给出两种理由。解：根据天线理论，天线的长度与电信号的波长需可比拟，发射的电信号必须是高频信号；而且，直接发射调制信号会导致信道混叠。0-3给出无线广播的中波和短波的各自频率范围。解：中波(MF)：0.3~3MHz短波(HF)：3~30MHz0-4给出中国移动通信GSM的载波频率范围。解：GSM的频段：GSM900：上行880~915MHZ，下行925~960MHZ；GSM1800：上行1710~1785MHZ，下行1805~1880MHZ；GSM1900：1850~1910MHZ，1930~1990MHZ；上行和下行组成一频率对,上行就是手机发射、机站接收；下行就是基站到手机。0-5将下列功率转换为dBm值。(1)P2=1Ｗ;(2)P2=0.001Ｗ;(3)P2=0.0001Ｗ;(4)P2=25μＷ解：(1)30dBm;(2)0dBm;(3)－10dBm;(4)－41.9dBm０-6一通信系统的电压为2.15V，负载阻抗50Ω，转换为dBm(50)值。解：19.66dBm(50)第一章习题一1-1.某单级中频放大器的调谐频率为465kHz，调谐回路包含一电容为200pF与一电感并联，电感的品质因数Q0=100，不考虑任何负载影响。试计算此放大器的电压增益和通频带，如果回路两端并联一负载阻抗RL=40k，那么电压增益和通频带变为多少？解：(1)Rp=Q0ω0C=1002π×465×103×200×10−12=171kΩ,AV0=Rp=171000，AV0=20log(171000)=104dB,BW=f0Q0=465×103100=4.65kHz(2)Rp'=Rp//RL=171×40171+40=32.4kΩ,AV0'=Rp'=32400,AV0'=20log(32400)=90dB,QLQ0=Rp'Rp,∴QL=100×32.4171=18.95,BW'=f0QL=46518.95=24.5kHz1-2.如题图E1.1所示，场效应管的转移导纳gm=3mA/V，漏级输出阻抗Rds=120k，如果电感线圈损耗r=2.0，调谐回路的调谐频率为850kHz。试求：E1.1题1-2图(1)调谐回路的电容C=?(2)忽略负载影响，最大电压增益为多少？(3)通频带为多少？解：(1)C=1(2πf0)2L¿106(2π)2×(850×103)2×180=195pf(2)Rp=LCr=180×106195×10−12×2=461.54kΩ,总的回路并联阻抗为RT=Rp//Rds=461.54//120=95.24kΩ,∴AV0=gmRT=3×95.24=285.72AV0=20log(285)=49dB,(3)QL=RTω0L=95.24×103×1062π×850×103×180=99,BW=f0QL=850×10399=8.59kHz1-3.如题图E1.2所示，晶体管的参数为yoe=20S，线圈L品质因数为Q0=45，调谐频率为460kHz，计算放大器的通频带。E1.2题1-3图解：Rp=Q0ω0C=452π×460×103×1×10−9=15.58kΩ总的并联阻抗RT=Rp//(1yoe)//(RL)=15.58//100//50=10.62kΩ,QL=RTω0C=10.62×103×2π×460×103×10−9=30.68，BW=f0QL=15kHz1-4.某中频调谐放大器电路如题图E1.3所示。调谐频率为465kHz，L1=350H，两个晶体三极管具有相同的参数：Rie=3.75k，yfe=90S，yoe=15S。计算：E1.3题1-4图(1)回路电容值C；(2)变压器的次级与初级线圈比值；(3)最大电压增益。解：回路电容C=1(2πf0)2L1¿106(2π)2×(465×103)2×350=335pfRp=L1Cr1=350×106335×10−12×15=14.357×106Ω,Riep2=1yoe,∴p=√Rieyoe=0.237总的并联阻抗RT=Rp//(1yoe)//(Riep2)=33.3kΩ,∴AV0=pRTyfe=0.237×90×33.3×103=711，20lg(711)=57dB1-5.题图E1.4为一电容抽头的并联振荡回路，谐振频率为1MHz，C1=100pF，C2=400pF，求回路电感L。若Q0=100，RL=2k，求回路有载品质因数QL和通频带。E1.4题1-5图解：总电容C=C1C2C1+C2=80pf，f0=12π√LC∴L≈0.32mH接入系数：p=C1C1+C2=0.2，RL折合到回路两端的等效阻抗：RL'=RLp2=50kΩ，Rp=Q0ω0L=200kΩ，总的并联阻抗RT=Rp//RL'=40kΩ，有载品质因数QL=RTω0L=20，带宽BW=f0QL=50kHz1-6.调谐放大器如题图E1.5所示，调谐频率为465kHz，调制信号的最高频率为5kHz，电感L=300H，Q0=90，晶体管输出导纳yoe=8S，负载阻抗RL=5.36k，在调谐频率处电压增益不得小于250，电感总匝数为70。试确定L1部分匝数、必要的通频带宽和晶体管的yfe。E1.5题1-6图解：RLp2=1yoe=18×10−6=125KΩ,p2=√RLyoe=√5.36×10...
