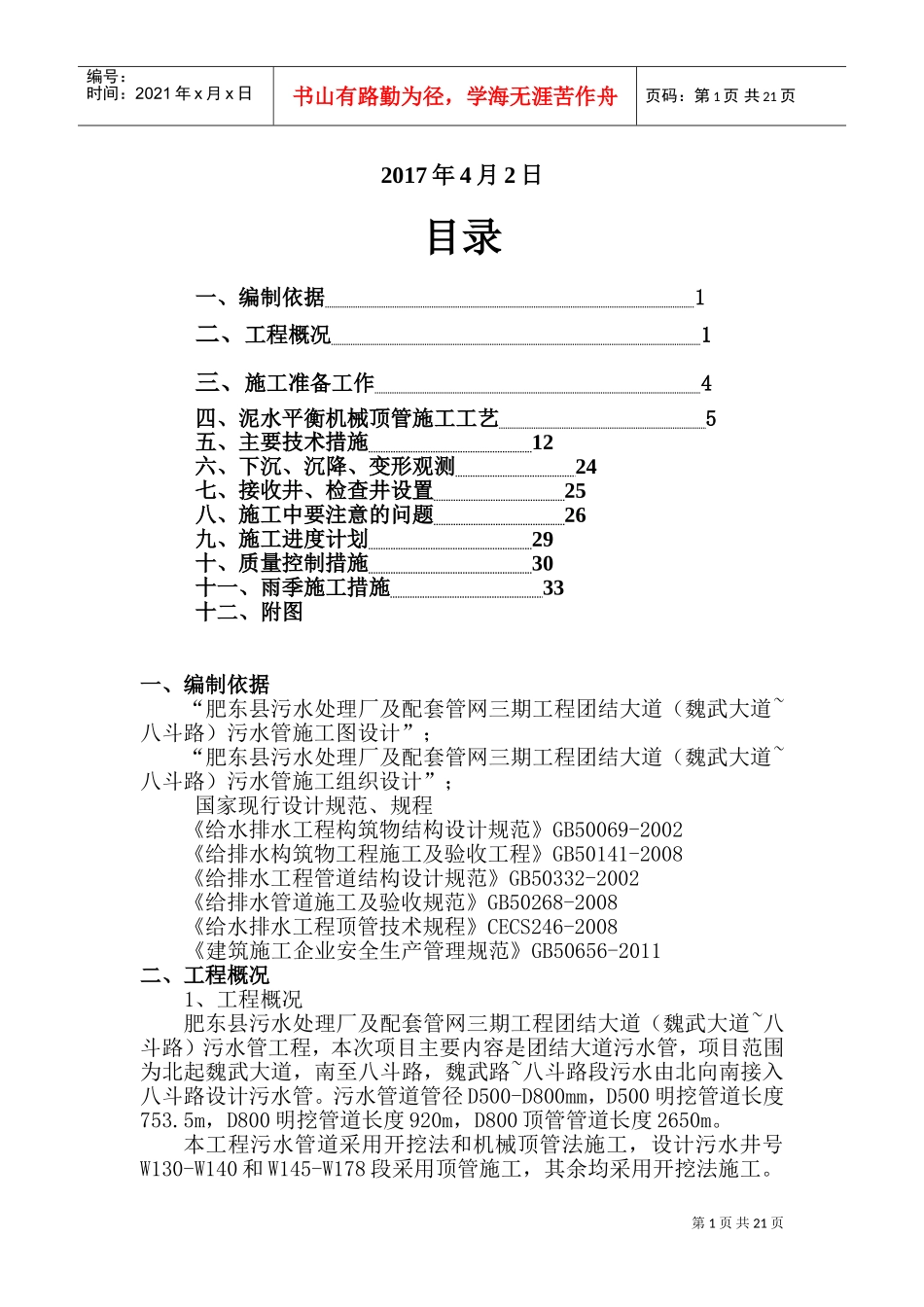

肥东县污水处理厂及配套管网三期工程团结大道（魏武大道-八斗路）污水管顶管施工专项方案编制：审核：批准：第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页2017年4月2日目录一、编制依据1二、工程概况1三、施工准备工作4四、泥水平衡机械顶管施工工艺5五、主要技术措施12六、下沉、沉降、变形观测24七、接收井、检查井设置25八、施工中要注意的问题26九、施工进度计划29十、质量控制措施30十一、雨季施工措施33十二、附图一、编制依据“肥东县污水处理厂及配套管网三期工程团结大道（魏武大道~八斗路）污水管施工图设计”；“肥东县污水处理厂及配套管网三期工程团结大道（魏武大道~八斗路）污水管施工组织设计”；国家现行设计规范、规程《给水排水工程构筑物结构设计规范》GB50069-2002《给排水构筑物工程施工及验收工程》GB50141-2008《给排水工程管道结构设计规范》GB50332-2002《给排水管道施工及验收规范》GB50268-2008《给水排水工程顶管技术规程》CECS246-2008《建筑施工企业安全生产管理规范》GB50656-2011二、工程概况1、工程概况肥东县污水处理厂及配套管网三期工程团结大道（魏武大道~八斗路）污水管工程，本次项目主要内容是团结大道污水管，项目范围为北起魏武大道，南至八斗路，魏武路~八斗路段污水由北向南接入八斗路设计污水管。污水管道管径D500-D800mm，D500明挖管道长度753.5m，D800明挖管道长度920m，D800顶管管道长度2650m。本工程污水管道采用开挖法和机械顶管法施工，设计污水井号W130-W140和W145-W178段采用顶管施工，其余均采用开挖法施工。第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页顶管管材采用F型钢承口III级钢筋混凝土管。具体顶管平面布置见附图。2、地形地貌根据区域资料，本场区第四系覆盖层厚度（dov）不小于25m，从本次勘探揭露的地层资料分析，拟建场地勘察深度（20.0m）范围内的地基土主要由第四纪冲洪积层组成。按其沉积年代、成因类型及其物理力学性质的差异，大致可分3个工程地质层，现由上而下详述如下：1层填土(Qml)：层厚0.4~5.3m，层底标高11.71~23.22m，灰黄、灰褐色，松散，很湿，主要成分黏性土为主，农田部分为耕填土，现状道路及村庄处以杂填土为主，含碎石、砖块、植物根茎等。2-2层粘土(Q4al+pl)：层厚0.5~7.9m，层底标高6.40~20.91m，褐黄色，硬塑，稍湿，切面稍有光泽,含少量铁锰质结核及高岭土,中高压缩性,韧性干强度中等，场区均有分布。3层粘土（Q3al+pl）：未钻穿，灰黄色，硬塑，稍湿，切面有光泽,含少量铁锰质结核及高岭土，韧性、干强度高。3、地质水文情况本工程顶管所处地段，污水管道位于2-2层粘土。根据揭示的场地岩土层情况，场地地下水主要为上层滞水，上层滞水主要赋存于人工填土层中，受大气降水补给，分布无规律，水位受人类活动和季节影响较大，常无固定的自由水面。该地段内无不良地质情况。根据地质勘查报告，本工程地质情况详见后附地勘与顶管深度对照图。4、环境条件本工程顶管所处地段，地势较为平坦，均由现状空地及乡村道路，无深水塘、暗沟，地下无其他杆管线影响。管道的起点为本次明挖管道w130、W145新建井，终点为本次明挖管道新建W140、W178，管道深度见后附地勘与管道对照图。污水顶管最大填土厚度为W168，埋深4.36米，最长顶距W171~W174，长度为200米。三、施工准备工作3.1生产准备1、进行施工测量和现场放线工作。2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。3、修建临时设施，场内临时施工道路用地在满足施工要求的前提下，结合现场具体情况进行修筑。临时施工道路直接采用挖掘机清除表面腐殖土后，进行平整压实。局部土质不好的部位采用挖除换填方法进行处理。同时施工过程中加强道路管理和维护，以保证施工道路畅通。安装临时水、电线路，并试水、试电。第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页4、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。5、根据材料计划，分期分批组织材料进场。6、...
