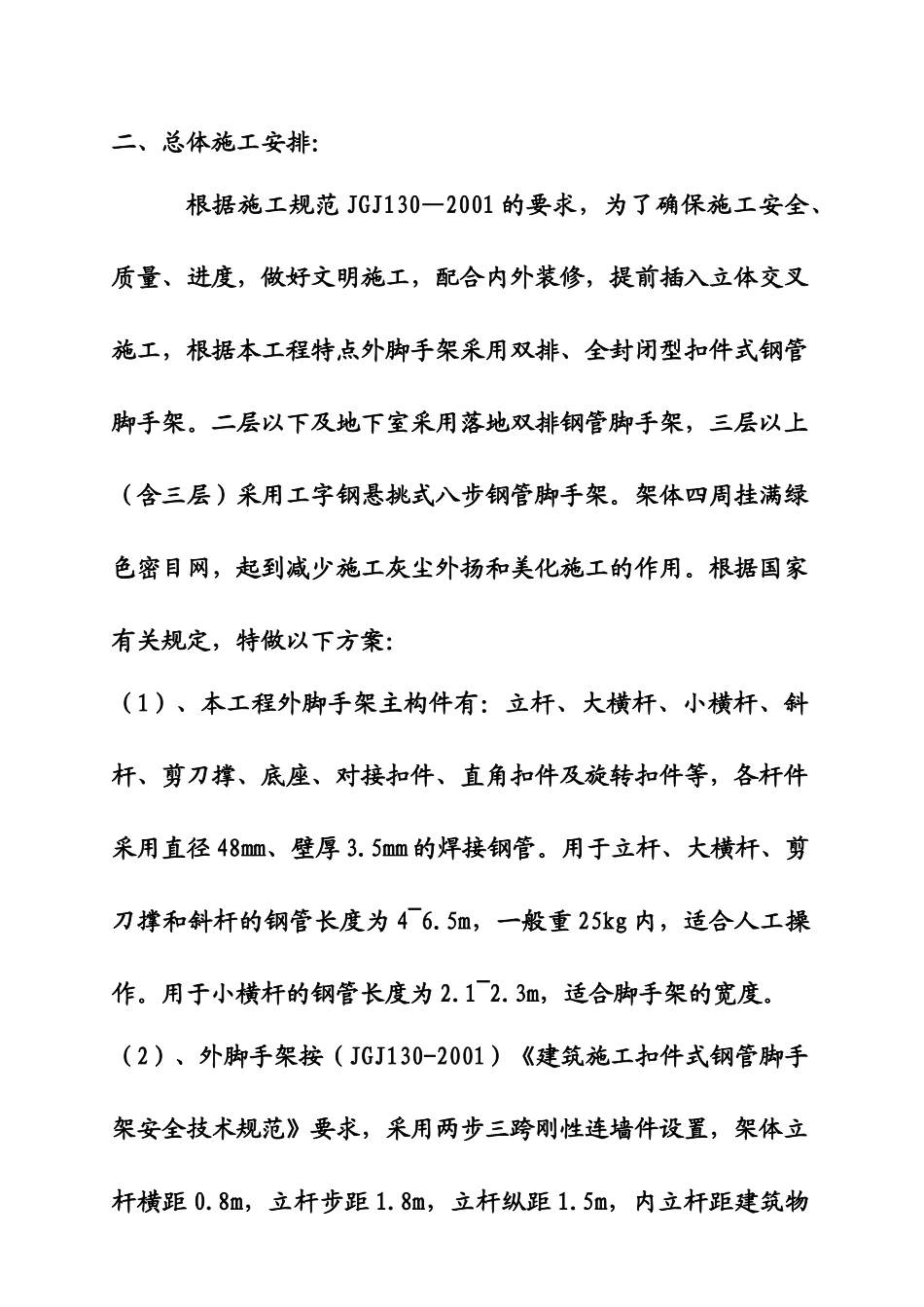

西安市疾控中心高层住宅楼工程外脚手架施工组织设计陕西省第二建筑工程公司第五分司直属项目部2006年9月5日西安市疾病预防控制中心高层住宅楼工程外脚手架施工组织设计一、工程概况西安市疾病预防控制中心高层住宅楼工程，位于西安市长安区凤栖西路8号，建筑面积约32000平方米，剪力墙结构，地下一层（含设备层）地上二十五层，建筑高度80.7米。本工程抗震设防烈度为7度。建筑结构安全等级为二级。地下室层高3.6m，一层至二十五层层高均为2.9m。根据工程结构特点，地下室采用落地式双排钢管脚手架塔设至+5.8m处，+5.8m以上主楼采用悬挑式钢管脚手架。悬挑脚手架内立杆边距外墙600mm（飘窗处、阳台处内立杆距阳台外皮300mm）,外挑架的挑杆采用16＃工字钢，脚手架立杆横距b=0.8m立杆纵距l=1.5m步距n=1.8m，挑架为8步架，高14.4m，上设1.2m防护栏杆，踢脚板高度为18cm，主体总共分五次悬挑，脚手架的塔设必须符合JGJ59-99标准及JGJ130—2001的有关规范要求。二、总体施工安排：根据施工规范JGJ130—2001的要求，为了确保施工安全、质量、进度，做好文明施工，配合内外装修，提前插入立体交叉施工，根据本工程特点外脚手架采用双排、全封闭型扣件式钢管脚手架。二层以下及地下室采用落地双排钢管脚手架，三层以上（含三层）采用工字钢悬挑式八步钢管脚手架。架体四周挂满绿色密目网，起到减少施工灰尘外扬和美化施工的作用。根据国家有关规定，特做以下方案：（1）、本工程外脚手架主构件有：立杆、大横杆、小横杆、斜杆、剪刀撑、底座、对接扣件、直角扣件及旋转扣件等，各杆件采用直径48mm、壁厚3.5mm的焊接钢管。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4~6.5m，一般重25kg内，适合人工操作。用于小横杆的钢管长度为2.1~2.3m，适合脚手架的宽度。（2）、外脚手架按（JGJ130-2001）《建筑施工扣件式钢管脚手架安全技术规范》要求，采用两步三跨刚性连墙件设置，架体立杆横距0.8m，立杆步距1.8m，立杆纵距1.5m，内立杆距建筑物300mm、600mm。1、落地式脚手架每根立杆底部设置底座及垫板，底座采用规格为100mm*100mm*5mm钢板制做，垫板采用600mm厚，宽度不小于300mm的松木板铺设。2、立杆接长除顶层顶步采用搭接外，其余各层各步接头采用对接扣件连接。并且，相邻两根立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm。各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不小于1m，采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。立杆顶端高出女儿墙上皮1m。3、纵向水平杆设置在立杆内侧，长度不宜小于3跨。纵向水平杆接长采用对接扣件连接。并且，相邻两根纵向水平杆的接头不设置在同步或同跨内。不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm。各接头中心至最近主节点的距离不宜大于纵距的1/3。搭接长度不小于1m,设置3个旋转扣件固定，端部扣件盖板的边缘至搭接纵向水平杆杆端距离不小于100mm。纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。4、纵向扫地杆采用直角扣件固定在底座上皮不大于200mm处的立杆上。5、横向水平杆在主节点处必须设置一根，用直角扣件扣接并且严禁拆除。主节点处两个直角扣件的中心距不大于150mm。靠墙一端的外伸长度大于300mm。6、横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。7、脚手板用竹串片脚手板。作业层脚手板铺满，离开墙面100mm，设置在三根横向水平杆上。脚手板的铺设采用对接和搭接方式，对接平铺时，接头处设两根横向水平杆，脚手板外伸长度取150mm，两块脚手板外伸长度的和不大于300mm。搭接铺设时，接头必须支在横向水平杆上，搭接长度大于200mm，其伸出横向水平杆的长度不小于100mm，并用12＃铅丝不少于2处与小横杆绑扎牢固。8、连墙件设置二步三跨，基本上每层设置。且靠近主节点设置，偏离主节点的距离不大于300mm，从第一层第一步设置，采用矩形布置。9、剪刀撑搭设按《JGJ130-2001》规范的要求，落地式脚手架在外侧立面的两端各设置一道由底至顶的剪刀撑，南北两侧中间再各设置四道剪刀撑，剪刀撑底长6m，高度约7.5m...
