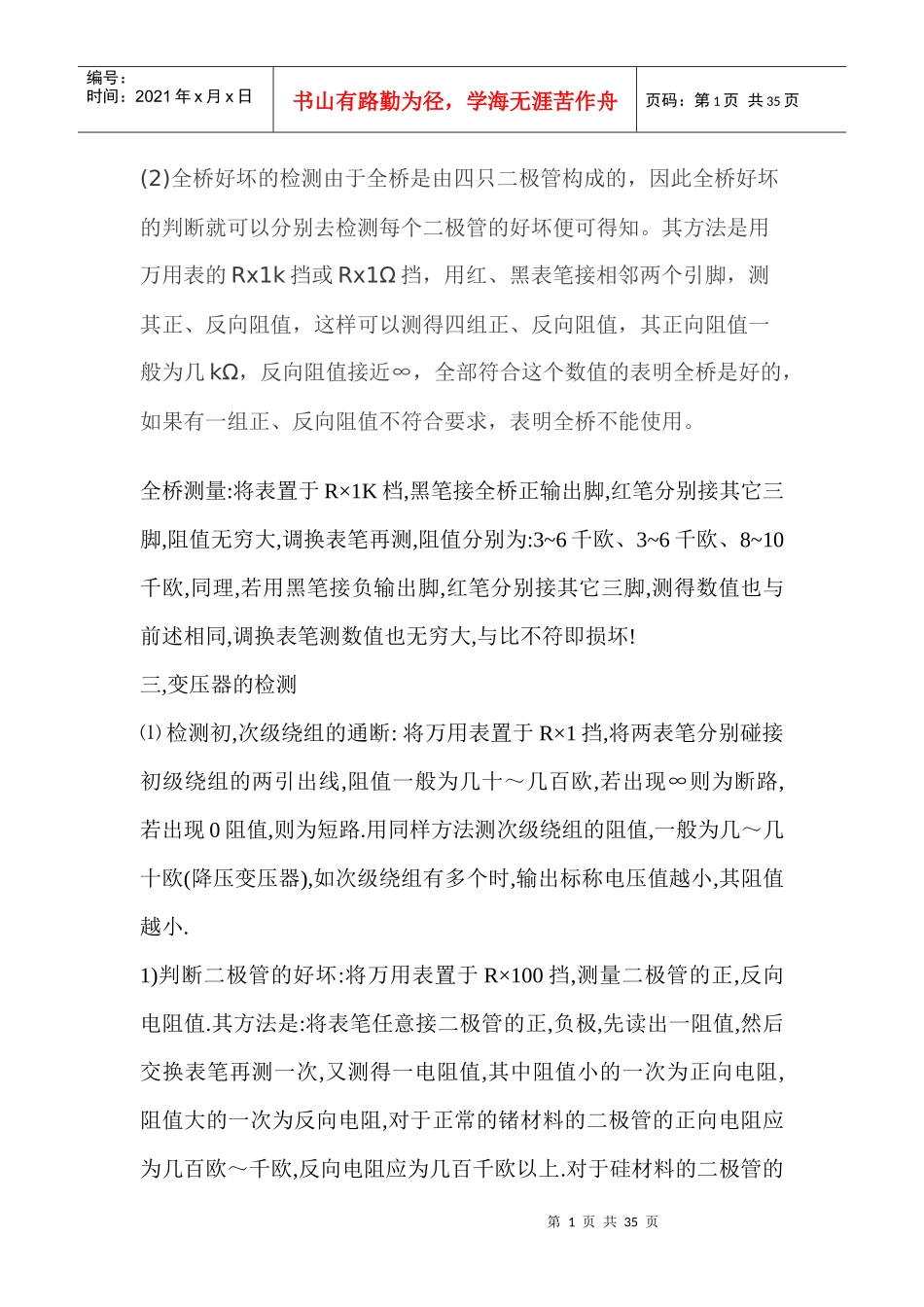

电子元件检测_第1页
1/35
电子元件检测_第2页
2/35

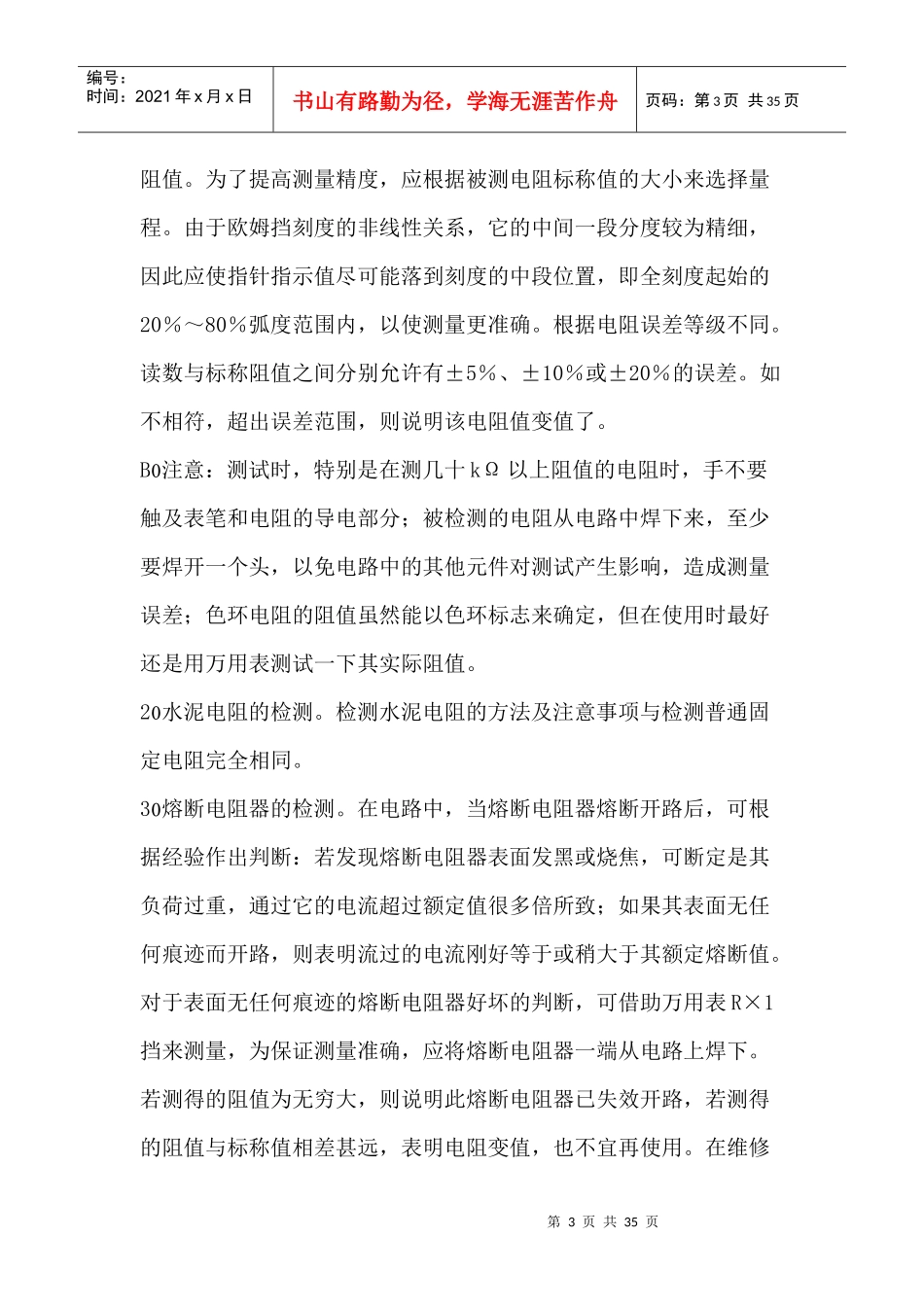

电子元件检测_第3页
3/35
第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共35页(2)全桥好坏的检测由于全桥是由四只二极管构成的,因此全桥好坏的判断就可以分别去检测每个二极管的好坏便可得知。其方法是用万用表的Rx1k挡或Rx1Ω挡,用红、黑表笔接相邻两个引脚,测其正、反向阻值,这样可以测得四组正、反向阻值,其正向阻值一般为几kΩ,反向阻值接近∞,全部符合这个数值的表明全桥是好的,如果有一组正、反向阻值不符合要求,表明全桥不能使用。全桥测量:将表置于R×1K档,黑笔接全桥正输出脚,红笔分别接其它三脚,阻值无穷大,调换表笔再测,阻值分别为:3~6千欧、3~6千欧、8~10千欧,同理,若用黑笔接负输出脚,红笔分别接其它三脚,测得数值也与前述相同,调换表笔测数值也无穷大,与比不符即损坏!三,变压器的检测⑴检测初,次级绕组的通断:将万用表置于R×1挡,将两表笔分别碰接初级绕组的两引出线,阻值一般为几十~几百欧,若出现∞则为断路,若出现0阻值,则为短路.用同样方法测次级绕组的阻值,一般为几~几十欧(降压变压器),如次级绕组有多个时,输出标称电压值越小,其阻值越小.1)判断二极管的好坏:将万用表置于R×100挡,测量二极管的正,反向电阻值.其方法是:将表笔任意接二极管的正,负极,先读出一阻值,然后交换表笔再测一次,又测得一电阻值,其中阻值小的一次为正向电阻,阻值大的一次为反向电阻,对于正常的锗材料的二极管的正向电阻应为几百欧~千欧,反向电阻应为几百千欧以上.对于硅材料的二极管的第2页共35页第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页正向阻值应为几千欧,反向电阻接近∞.总之,不论何种材料的二极管,正,反向阻值相差越多表明二极管的性能越好,如果正,反向阻值相差不大,此二极管不宜选用.如果测得的正向电阻太大也表明二极管性能变差,若正向阻值为∞,表明二极管已经开路.若测得的反向电阻很小,甚至为零,说明二极管已击穿2)判断二极管的正,负极:将万用表置于R×1K挡或R×100挡,测二极管的电阻值,如果测得的阻值较小,表明是正向电阻,此时黑表笔所接触的一端为二极管的正极,红表笔所接触的一端为负极.如所测得的阻值很大,则表明为反向电阻值,此时红表笔所接触的一端为正极,另一端为负极.电子元器件检测与测试方法电子元器件的检测是家电维修的一项基本功,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要,以下对常用电子元器件的检测经验和方法进行介绍供对考。一、电阻器的检测方法与经验:1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电第3页共35页第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共35页阻值。为了提高测量精度,应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。如不相符,超出误差范围,则说明该电阻值变值了。B注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测试一下其实际阻值。2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。3熔断电阻器的检测。在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,通过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应...
