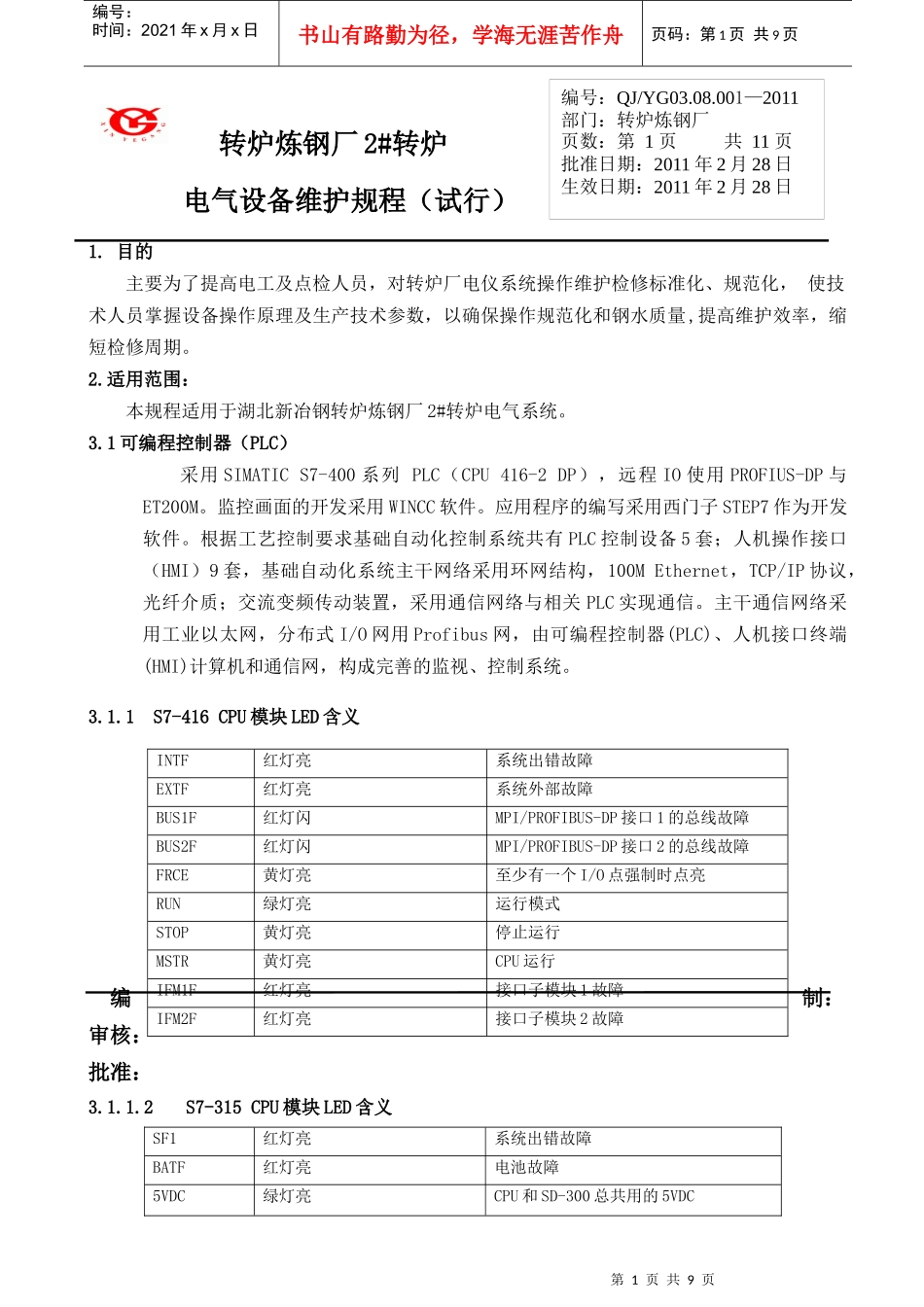

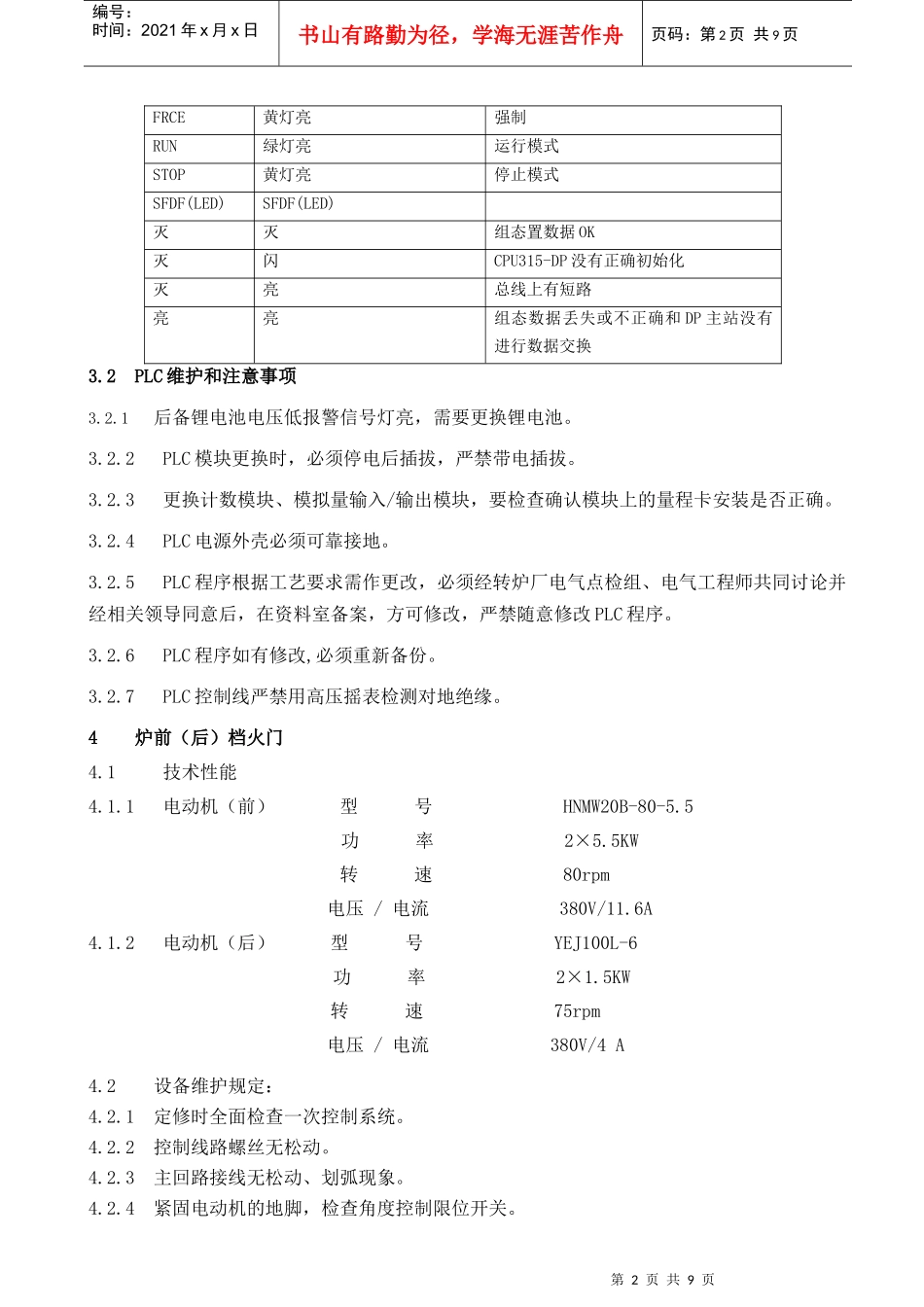

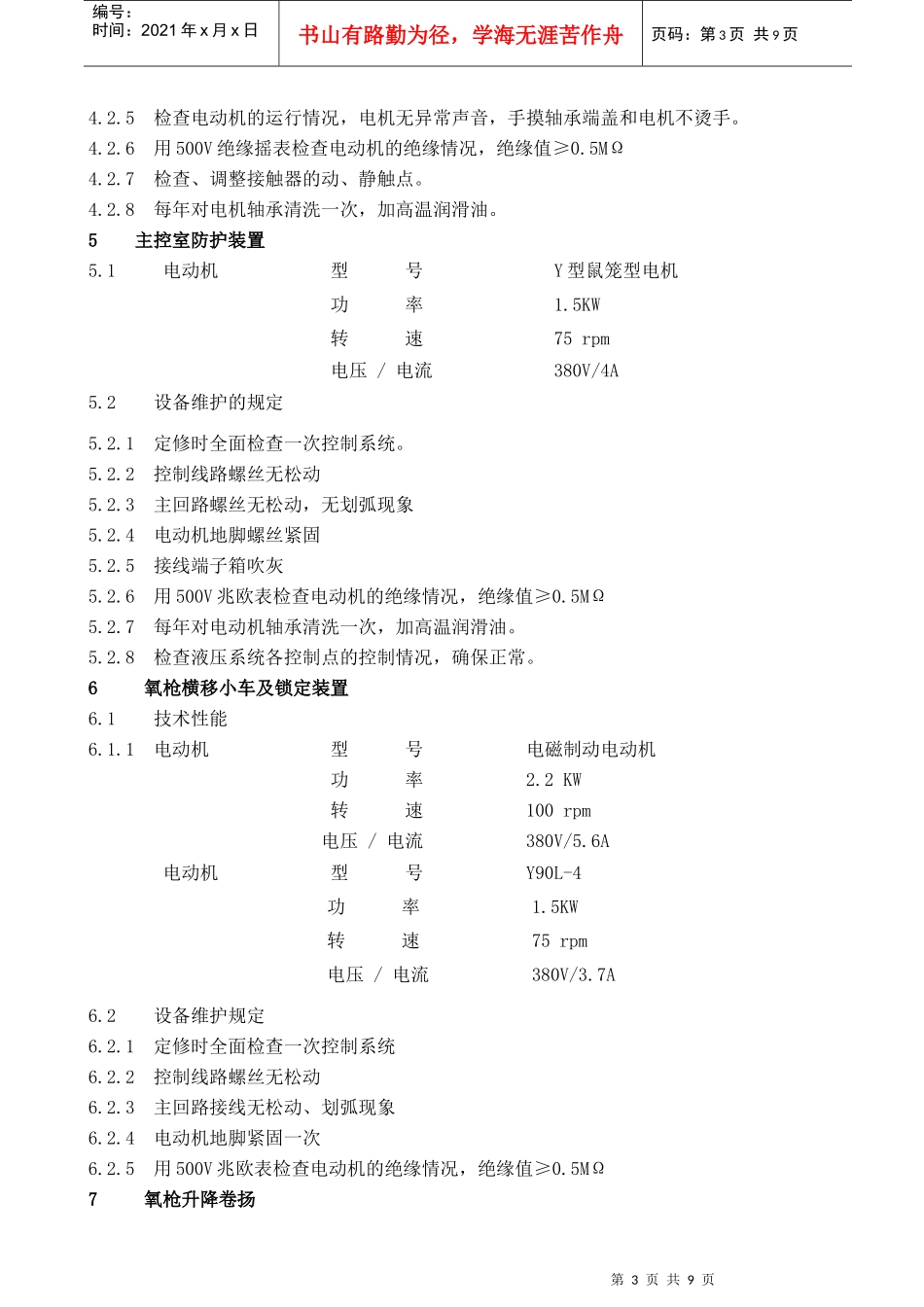

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页转炉炼钢厂2#转炉电气设备维护规程（试行）1.目的主要为了提高电工及点检人员，对转炉厂电仪系统操作维护检修标准化、规范化，使技术人员掌握设备操作原理及生产技术参数，以确保操作规范化和钢水质量,提高维护效率，缩短检修周期。2.适用范围：本规程适用于湖北新冶钢转炉炼钢厂2#转炉电气系统。3.1可编程控制器（PLC）采用SIMATICS7-400系列PLC（CPU416-2DP），远程IO使用PROFIUS-DP与ET200M。监控画面的开发采用WINCC软件。应用程序的编写采用西门子STEP7作为开发软件。根据工艺控制要求基础自动化控制系统共有PLC控制设备5套；人机操作接口（HMI）9套，基础自动化系统主干网络采用环网结构，100MEthernet，TCP/IP协议，光纤介质；交流变频传动装置，采用通信网络与相关PLC实现通信。主干通信网络采用工业以太网，分布式I/O网用Profibus网，由可编程控制器(PLC)、人机接口终端(HMI)计算机和通信网，构成完善的监视、控制系统。3.1.1S7-416CPU模块LED含义编制：审核：批准：3.1.1.2S7-315CPU模块LED含义SF1红灯亮系统出错故障BATF红灯亮电池故障5VDC绿灯亮CPU和SD-300总共用的5VDC编号：QJ/YG03.08.001—2011部门：转炉炼钢厂页数：第1页共11页批准日期：2011年2月28日生效日期：2011年2月28日INTF红灯亮系统出错故障EXTF红灯亮系统外部故障BUS1F红灯闪MPI/PROFIBUS-DP接口1的总线故障BUS2F红灯闪MPI/PROFIBUS-DP接口2的总线故障FRCE黄灯亮至少有一个I/O点强制时点亮RUN绿灯亮运行模式STOP黄灯亮停止运行MSTR黄灯亮CPU运行IFM1F红灯亮接口子模块1故障IFM2F红灯亮接口子模块2故障第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页FRCE黄灯亮强制RUN绿灯亮运行模式STOP黄灯亮停止模式SFDF(LED)SFDF(LED)灭灭组态置数据OK灭闪CPU315-DP没有正确初始化灭亮总线上有短路亮亮组态数据丢失或不正确和DP主站没有进行数据交换3.2PLC维护和注意事项3.2.1后备锂电池电压低报警信号灯亮，需要更换锂电池。3.2.2PLC模块更换时，必须停电后插拔，严禁带电插拔。3.2.3更换计数模块、模拟量输入/输出模块，要检查确认模块上的量程卡安装是否正确。3.2.4PLC电源外壳必须可靠接地。3.2.5PLC程序根据工艺要求需作更改，必须经转炉厂电气点检组、电气工程师共同讨论并经相关领导同意后，在资料室备案，方可修改，严禁随意修改PLC程序。3.2.6PLC程序如有修改,必须重新备份。3.2.7PLC控制线严禁用高压摇表检测对地绝缘。4炉前（后）档火门4.1技术性能4.1.1电动机（前）型号HNMW20B-80-5.5功率2×5.5KW转速80rpm电压/电流380V/11.6A4.1.2电动机（后）型号YEJ100L-6功率2×1.5KW转速75rpm电压/电流380V/4A4.2设备维护规定：4.2.1定修时全面检查一次控制系统。4.2.2控制线路螺丝无松动。4.2.3主回路接线无松动、划弧现象。4.2.4紧固电动机的地脚，检查角度控制限位开关。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页4.2.5检查电动机的运行情况，电机无异常声音，手摸轴承端盖和电机不烫手。4.2.6用500V绝缘摇表检查电动机的绝缘情况，绝缘值≥0.5MΩ4.2.7检查、调整接触器的动、静触点。4.2.8每年对电机轴承清洗一次，加高温润滑油。5主控室防护装置5.1电动机型号Y型鼠笼型电机功率1.5KW转速75rpm电压/电流380V/4A5.2设备维护的规定5.2.1定修时全面检查一次控制系统。5.2.2控制线路螺丝无松动5.2.3主回路螺丝无松动，无划弧现象5.2.4电动机地脚螺丝紧固5.2.5接线端子箱吹灰5.2.6用500V兆欧表检查电动机的绝缘情况，绝缘值≥0.5MΩ5.2.7每年对电动机轴承清洗一次，加高温润滑油。5.2.8检查液压系统各控制点的控制情况，确保正常。6氧枪横移小车及锁定装置6.1技术性能6.1.1电动机型号电磁制动电动机功率2.2KW转速100rpm电压/电流380V/5.6A电动机型号Y90L-4功率1.5KW转速75rpm电压/电流380V/3.7A6.2设备维护规定6.2.1定修时全面检查一次控制系统6.2.2控制线路螺丝无松动6.2.3主回路接线无松动、划弧现象6.2.4电动机地脚紧固一...
