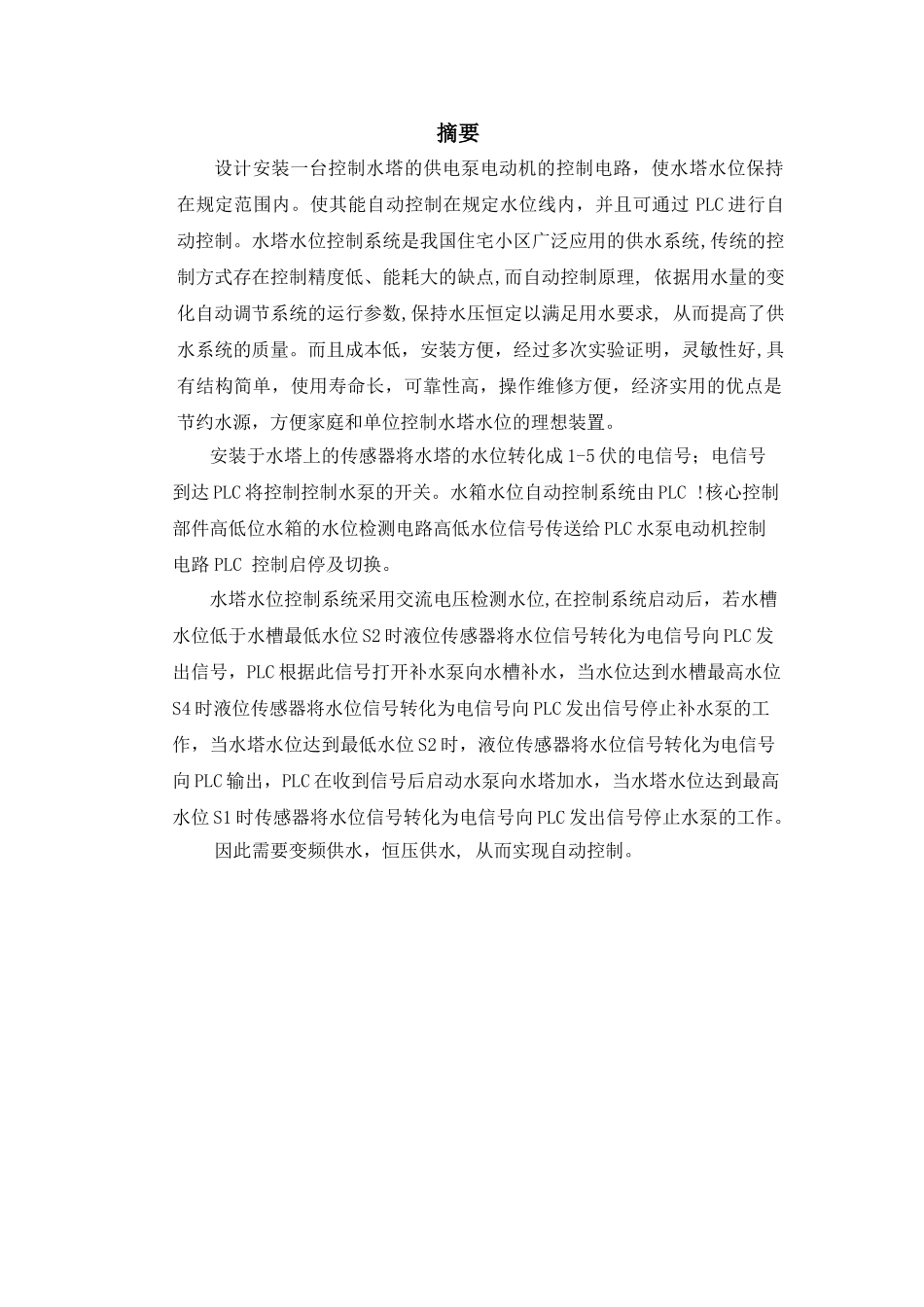

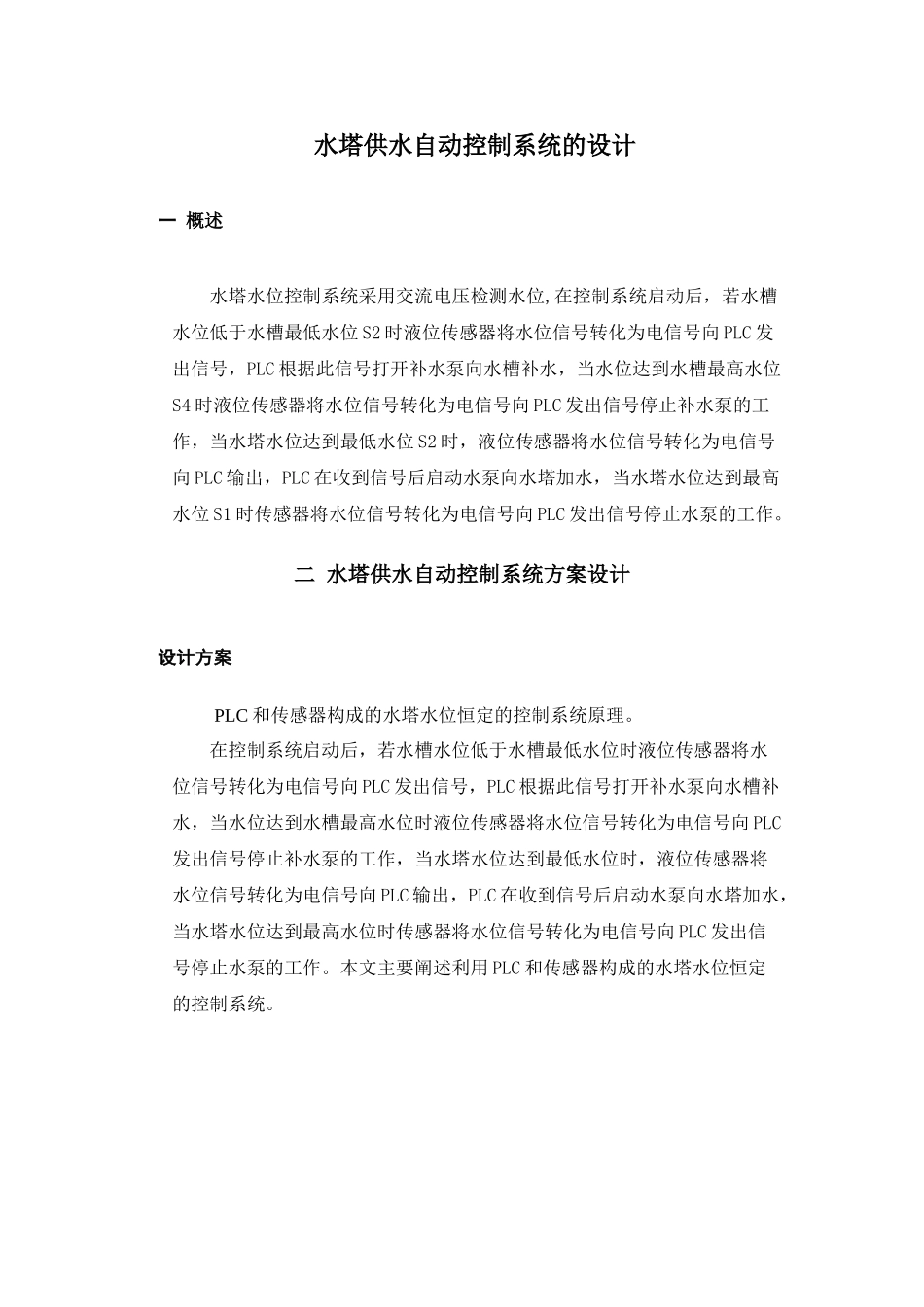

摘要设计安装一台控制水塔的供电泵电动机的控制电路，使水塔水位保持在规定范围内。使其能自动控制在规定水位线内，并且可通过PLC进行自动控制。水塔水位控制系统是我国住宅小区广泛应用的供水系统,传统的控制方式存在控制精度低、能耗大的缺点,而自动控制原理,依据用水量的变化自动调节系统的运行参数,保持水压恒定以满足用水要求,从而提高了供水系统的质量。而且成本低，安装方便，经过多次实验证明，灵敏性好,具有结构简单，使用寿命长，可靠性高，操作维修方便，经济实用的优点是节约水源，方便家庭和单位控制水塔水位的理想装置。安装于水塔上的传感器将水塔的水位转化成1-5伏的电信号；电信号到达PLC将控制控制水泵的开关。水箱水位自动控制系统由PLC!核心控制部件高低位水箱的水位检测电路高低水位信号传送给PLC水泵电动机控制电路PLC控制启停及切换。水塔水位控制系统采用交流电压检测水位,在控制系统启动后，若水槽水位低于水槽最低水位S2时液位传感器将水位信号转化为电信号向PLC发出信号，PLC根据此信号打开补水泵向水槽补水，当水位达到水槽最高水位S4时液位传感器将水位信号转化为电信号向PLC发出信号停止补水泵的工作，当水塔水位达到最低水位S2时，液位传感器将水位信号转化为电信号向PLC输出，PLC在收到信号后启动水泵向水塔加水，当水塔水位达到最高水位S1时传感器将水位信号转化为电信号向PLC发出信号停止水泵的工作。因此需要变频供水，恒压供水,从而实现自动控制。目录一概述........................................................................................................................1二水塔供水自动控制系统方案设计........................................................................2设计方案....................................................................................................................2三水塔水位自动控制系统设计................................................................................21水泵电动机控制电路的设计..................................................................................22水位传感器的选择..................................................................................................4四水位自动控制系统的组成......................................................................................61、系统构成及其控制要求......................................................................................62系统框图..................................................................................................................7五PLC的设计.............................................................................................................81可编程序控制器(PLC)简介....................................................................................82PLC工作原理..........................................................................................................83PLC的编程语言--梯形图......................................................................................94SYSMAC-C系列P型机概述..................................................................................115水塔水位自动控制系统的软件设计....................................................................12六结束语（系统总结分析）....................................................................................171系统的优点...........................................................................................................172结束语...................................................................................................................17参考文献............................................................................
