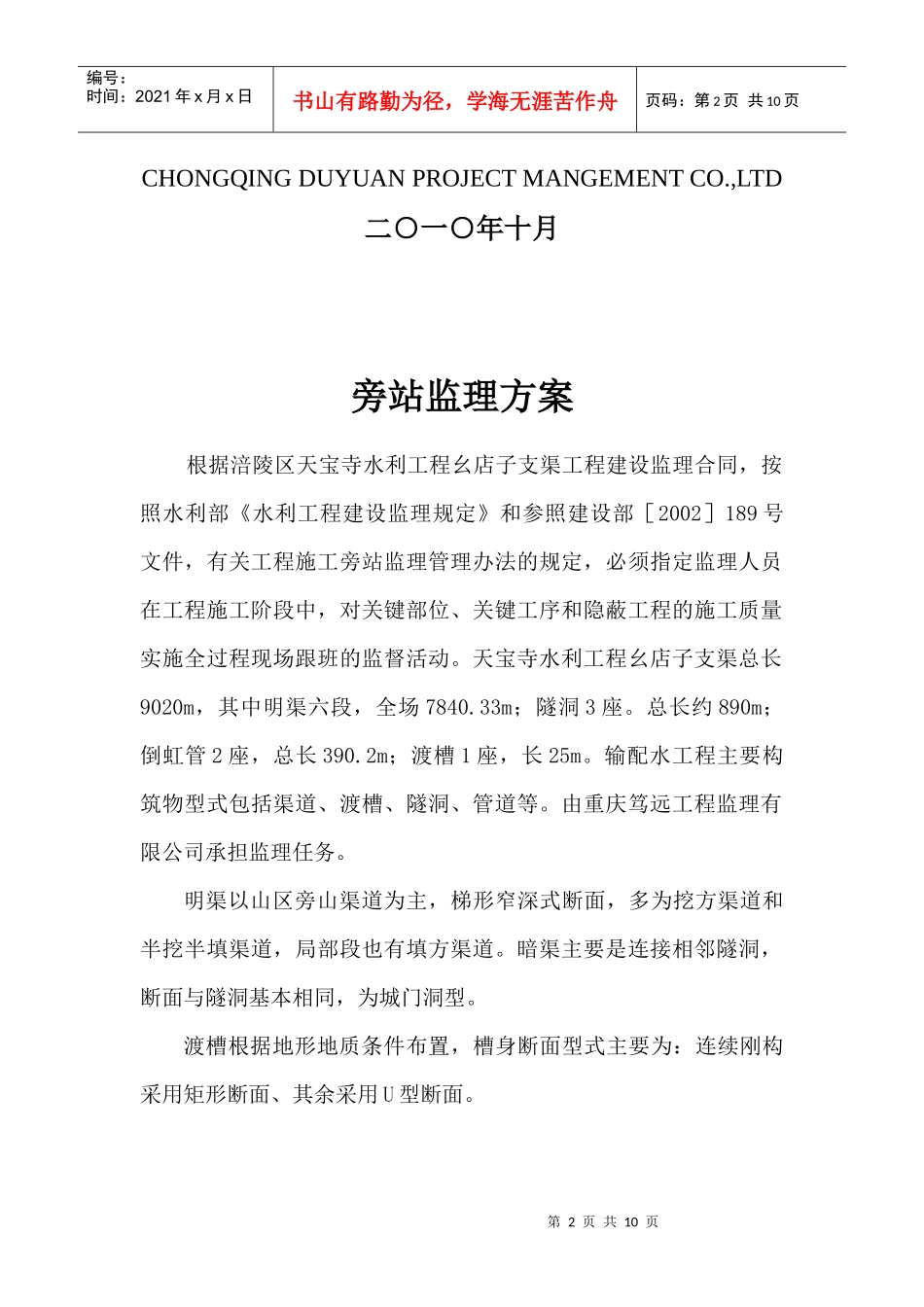

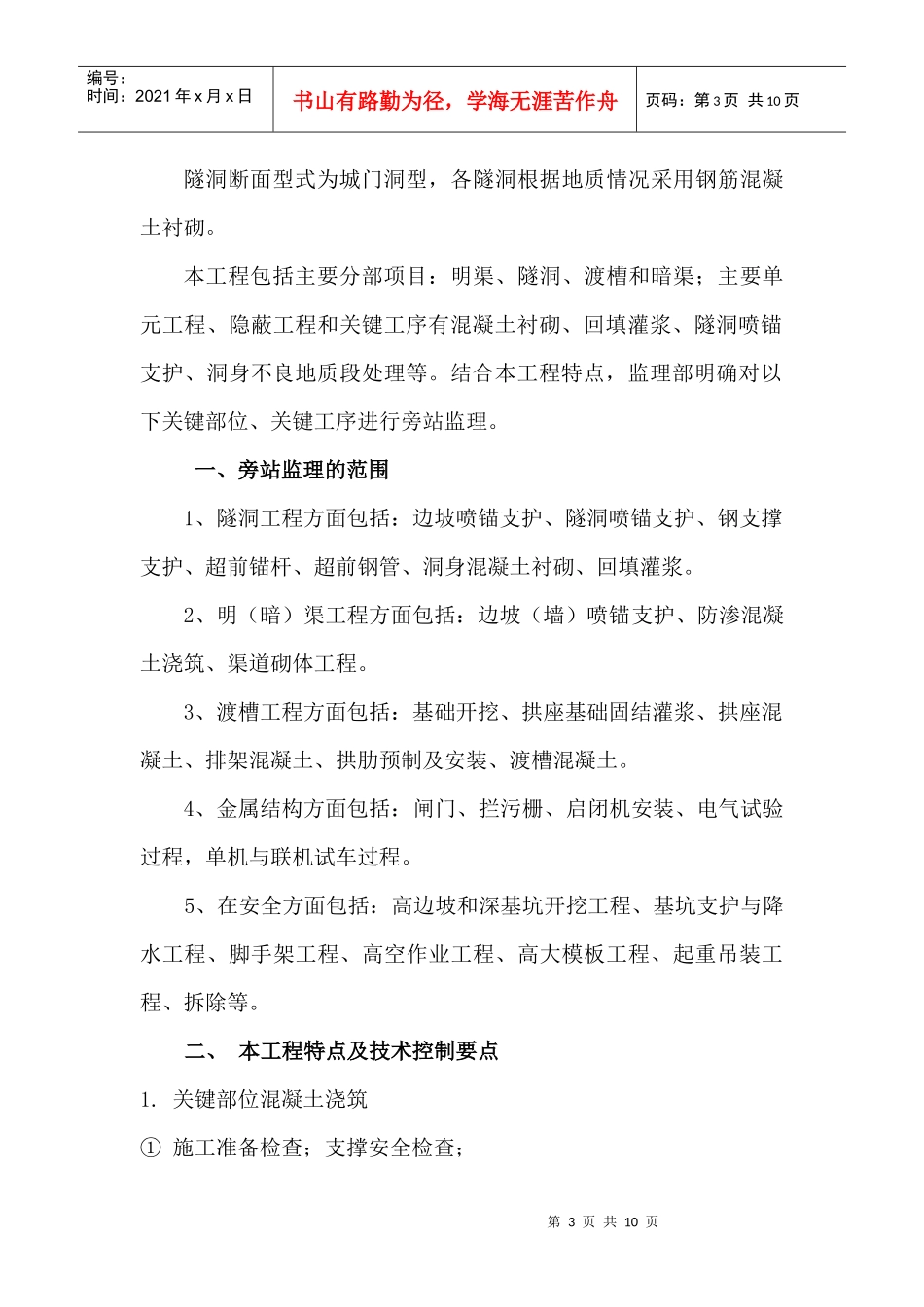

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页重庆市涪陵区天宝寺水利工程四期幺店子支渠监理旁站方案重庆市笃远工程监理有限公司第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页CHONGQINGDUYUANPROJECTMANGEMENTCO.,LTD二○一○年十月旁站监理方案根据涪陵区天宝寺水利工程幺店子支渠工程建设监理合同，按照水利部《水利工程建设监理规定》和参照建设部［2002］189号文件，有关工程施工旁站监理管理办法的规定，必须指定监理人员在工程施工阶段中，对关键部位、关键工序和隐蔽工程的施工质量实施全过程现场跟班的监督活动。天宝寺水利工程幺店子支渠总长9020m，其中明渠六段，全场7840.33m；隧洞3座。总长约890m；倒虹管2座，总长390.2m；渡槽1座，长25m。输配水工程主要构筑物型式包括渠道、渡槽、隧洞、管道等。由重庆笃远工程监理有限公司承担监理任务。明渠以山区旁山渠道为主，梯形窄深式断面，多为挖方渠道和半挖半填渠道，局部段也有填方渠道。暗渠主要是连接相邻隧洞，断面与隧洞基本相同，为城门洞型。渡槽根据地形地质条件布置，槽身断面型式主要为：连续刚构采用矩形断面、其余采用U型断面。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页隧洞断面型式为城门洞型，各隧洞根据地质情况采用钢筋混凝土衬砌。本工程包括主要分部项目：明渠、隧洞、渡槽和暗渠；主要单元工程、隐蔽工程和关键工序有混凝土衬砌、回填灌浆、隧洞喷锚支护、洞身不良地质段处理等。结合本工程特点，监理部明确对以下关键部位、关键工序进行旁站监理。一、旁站监理的范围1、隧洞工程方面包括：边坡喷锚支护、隧洞喷锚支护、钢支撑支护、超前锚杆、超前钢管、洞身混凝土衬砌、回填灌浆。2、明（暗）渠工程方面包括：边坡（墙）喷锚支护、防渗混凝土浇筑、渠道砌体工程。3、渡槽工程方面包括：基础开挖、拱座基础固结灌浆、拱座混凝土、排架混凝土、拱肋预制及安装、渡槽混凝土。4、金属结构方面包括：闸门、拦污栅、启闭机安装、电气试验过程，单机与联机试车过程。5、在安全方面包括：高边坡和深基坑开挖工程、基坑支护与降水工程、脚手架工程、高空作业工程、高大模板工程、起重吊装工程、拆除等。二、本工程特点及技术控制要点1.关键部位混凝土浇筑①施工准备检查；支撑安全检查；第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页②混凝土坍落度检查；③浇筑顺序、时间、标号、施工缝留设、钢筋修补；④混凝土层厚控制、找平碾压控制；养护。2.渡槽施工①施工准备检查，安全措施检查；②专项施工方案：混凝土水平和垂直运输、构件制作与安装、吊装设备等；③连接质量检查。三、旁站监理的内容1、混凝土工程1.1仓面检查验收项目⑴模板或钢模台车及预制构件安装（平整度、刚度、接缝处理等）；⑵钢筋安装及接头质量检查；⑶基岩面及混凝土缝面检查及处理（包括岩面、松动岩块清理、积渗水引排、混凝土缝面裂缝情况、层面其他缺陷检查和处理）；⑷止水带的安装位置、清洁程度、固定情况、联结质量、周边混凝土浇筑等；⑸预留排水孔洞的尺寸和位置（含保护设施）；⑹拆模后外观检查；1.2混凝土施工过程旁站内容及检查记录重点⑴砼的原材料、配合比及坍落度必须符合设计要求；第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页⑵止水带、排水管系统周围混凝土下料与振捣；⑶突发情况（暴雨、大风等）仓面保护及处理；⑷雨后恢复浇筑时仓面处理；⑸裂缝及重要缺陷的处理；⑹旁站检查记录重点：积水排除、混凝土骨料分离、过振或漏振、坯层有无初凝等情况；⑺其他。1.3巡视检查记录项目（开仓后每1～2次/小时）⑴仓面施工人员到位情况及履行职责情况；⑵仓面资源到位情况及设备完好情况；⑶仓面施工是否严格执行仓面设计；⑷观察记录重点：砂浆铺设均匀性、坍落度、混凝土来料情况、骨料分离情况、浇筑温度、预埋件保护情况、初凝及过流面振捣抹面；⑸仓...
