某 机械厂降压变电所的电气设计55600VIP免费

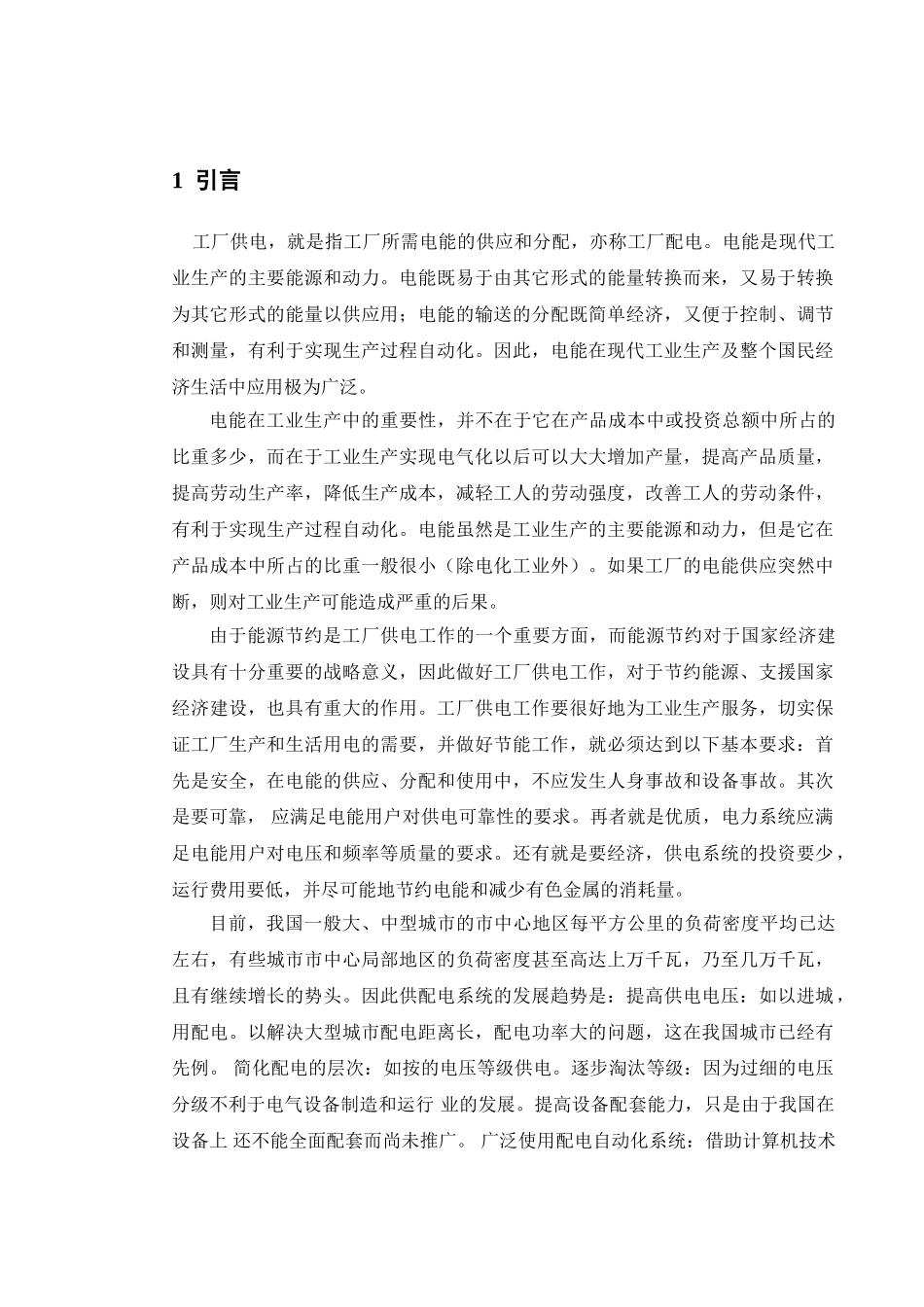

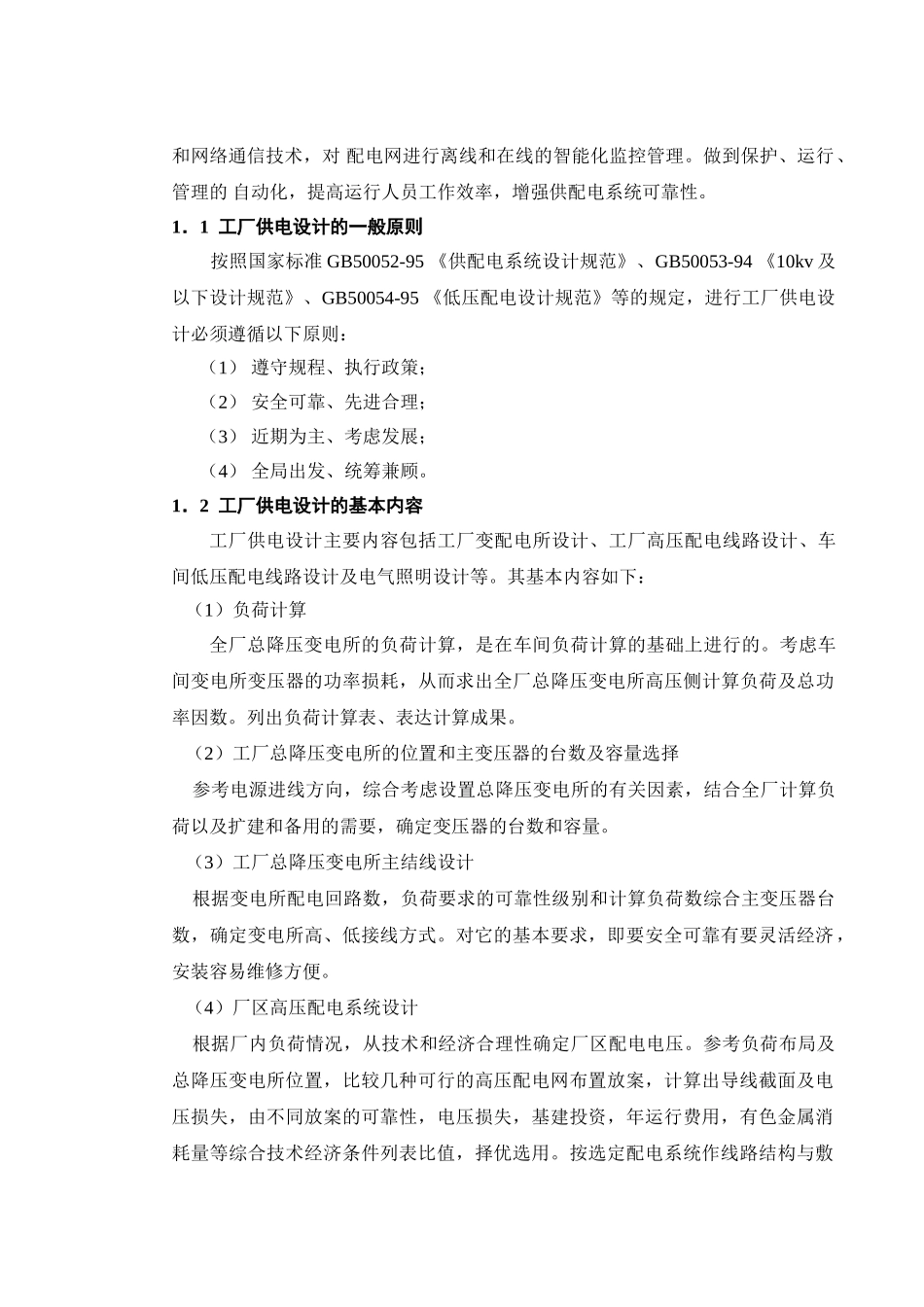

1引言工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：首先是安全，在电能的供应、分配和使用中，不应发生人身事故和设备事故。其次是要可靠，应满足电能用户对供电可靠性的要求。再者就是优质，电力系统应满足电能用户对电压和频率等质量的要求。还有就是要经济，供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。目前，我国一般大、中型城市的市中心地区每平方公里的负荷密度平均已达左右，有些城市市中心局部地区的负荷密度甚至高达上万千瓦，乃至几万千瓦，且有继续增长的势头。因此供配电系统的发展趋势是：提高供电电压：如以进城，用配电。以解决大型城市配电距离长，配电功率大的问题，这在我国城市已经有先例。简化配电的层次：如按的电压等级供电。逐步淘汰等级：因为过细的电压分级不利于电气设备制造和运行业的发展。提高设备配套能力，只是由于我国在设备上还不能全面配套而尚未推广。广泛使用配电自动化系统：借助计算机技术和网络通信技术，对配电网进行离线和在线的智能化监控管理。做到保护、运行、管理的自动化，提高运行人员工作效率，增强供配电系统可靠性。1．1工厂供电设计的一般原则按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10kv及以下设计规范》、GB50054-95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；（2）安全可靠、先进合理；（3）近期为主、考虑发展；（4）全局出发、统筹兼顾。1．2工厂供电设计的基本内容工厂供电设计主要内容包括工厂变配电所设计、工厂高压配电线路设计、车间低压配电线路设计及电气照明设计等。其基本内容如下：（1）负荷计算全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。列出负荷计算表、表达计算成果。（2）工厂总降压变电所的位置和主变压器的台数及容量选择参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。（3）工厂总降压变电所主结线设计根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。（4）厂区高压配电系统设计根据厂内负荷情况，从技术和经济合理性确定厂区配电电压。参考负荷布局及总降压变电所位置，比较几种可行的高压配电网布置放案，计算出导线截面及电压损失，由不同放案的可靠性，电压损失，基建投资，年运行费用，有色金属消耗量等综合技术经济条件列表比值，择优选用。按选定配电系统作线路结构与敷设方式设计。用厂区高压线路平面布置图，敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。（5）工厂供、配电系统短路电流计算工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电...
