给排水管材介绍VIP专享VIP免费

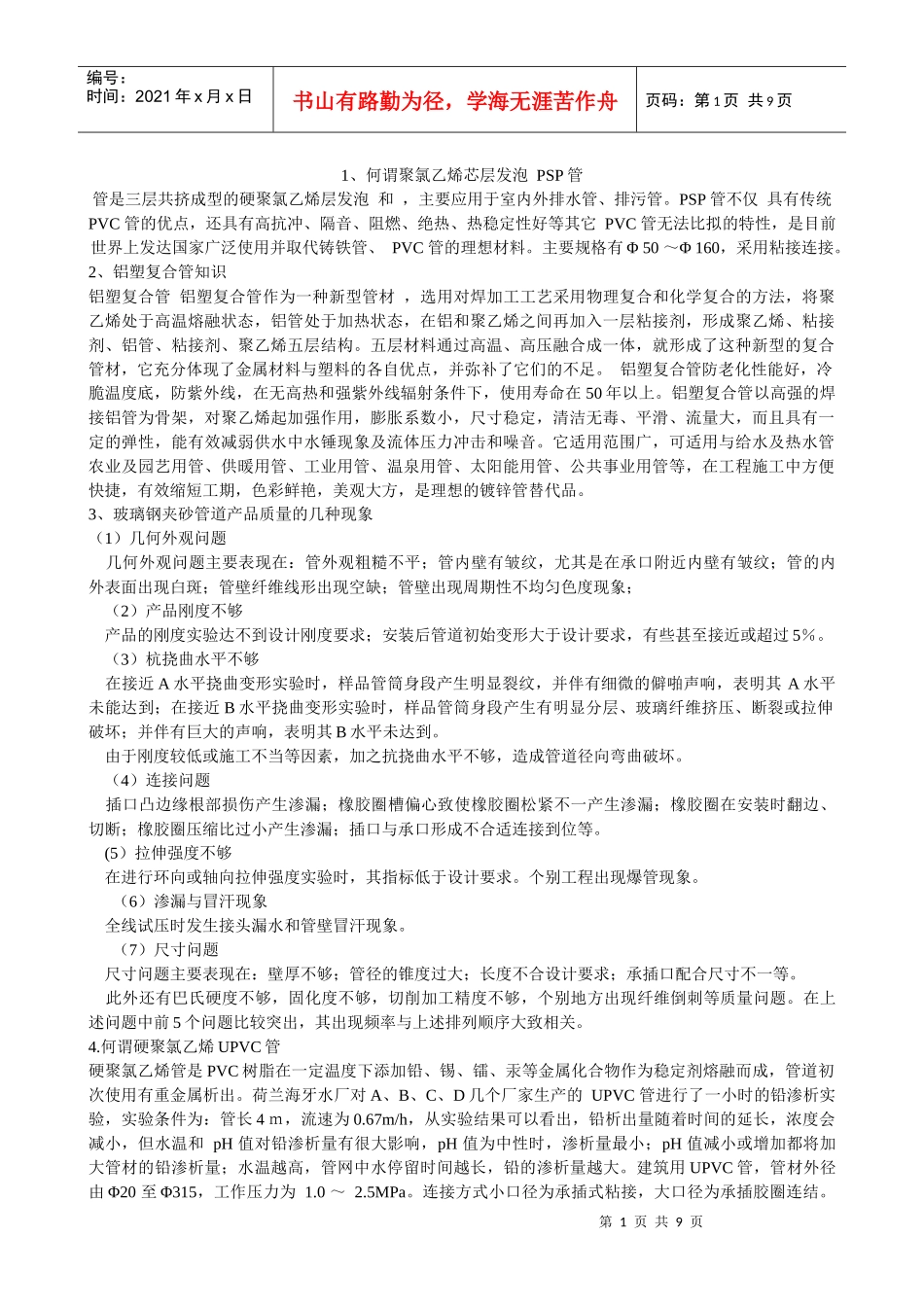

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1、何谓聚氯乙烯芯层发泡PSP管管是三层共挤成型的硬聚氯乙烯层发泡和，主要应用于室内外排水管、排污管。PSP管不仅具有传统PVC管的优点，还具有高抗冲、隔音、阻燃、绝热、热稳定性好等其它PVC管无法比拟的特性，是目前世界上发达国家广泛使用并取代铸铁管、PVC管的理想材料。主要规格有Φ50～Φ160，采用粘接连接。2、铝塑复合管知识铝塑复合管铝塑复合管作为一种新型管材，选用对焊加工工艺采用物理复合和化学复合的方法，将聚乙烯处于高温熔融状态，铝管处于加热状态，在铝和聚乙烯之间再加入一层粘接剂，形成聚乙烯、粘接剂、铝管、粘接剂、聚乙烯五层结构。五层材料通过高温、高压融合成一体，就形成了这种新型的复合管材，它充分体现了金属材料与塑料的各自优点，并弥补了它们的不足。铝塑复合管防老化性能好，冷脆温度底，防紫外线，在无高热和强紫外线辐射条件下，使用寿命在50年以上。铝塑复合管以高强的焊接铝管为骨架，对聚乙烯起加强作用，膨胀系数小，尺寸稳定，清洁无毒、平滑、流量大，而且具有一定的弹性，能有效减弱供水中水锤现象及流体压力冲击和噪音。它适用范围广，可适用与给水及热水管农业及园艺用管、供暖用管、工业用管、温泉用管、太阳能用管、公共事业用管等，在工程施工中方便快捷，有效缩短工期，色彩鲜艳，美观大方，是理想的镀锌管替代品。3、玻璃钢夹砂管道产品质量的几种现象（1）几何外观问题几何外观问题主要表现在：管外观粗糙不平；管内壁有皱纹，尤其是在承口附近内壁有皱纹；管的内外表面出现白斑；管壁纤维线形出现空缺；管壁出现周期性不均匀色度现象；（2）产品刚度不够产品的刚度实验达不到设计刚度要求；安装后管道初始变形大于设计要求，有些甚至接近或超过5％。（3）杭挠曲水平不够在接近A水平挠曲变形实验时，样品管筒身段产生明显裂纹，并伴有细微的僻啪声响，表明其A水平未能达到；在接近B水平挠曲变形实验时，样品管筒身段产生有明显分层、玻璃纤维挤压、断裂或拉伸破坏；并伴有巨大的声响，表明其B水平未达到。由于刚度较低或施工不当等因素，加之抗挠曲水平不够，造成管道径向弯曲破坏。（4）连接问题插口凸边缘根部损伤产生渗漏；橡胶圈槽偏心致使橡胶圈松紧不一产生渗漏；橡胶圈在安装时翻边、切断；橡胶圈压缩比过小产生渗漏；插口与承口形成不合适连接到位等。(5）拉伸强度不够在进行环向或轴向拉伸强度实验时，其指标低于设计要求。个别工程出现爆管现象。（6）渗漏与冒汗现象全线试压时发生接头漏水和管壁冒汗现象。（7）尺寸问题尺寸问题主要表现在：壁厚不够；管径的锥度过大；长度不合设计要求；承插口配合尺寸不一等。此外还有巴氏硬度不够，固化度不够，切削加工精度不够，个别地方出现纤维倒刺等质量问题。在上述问题中前5个问题比较突出，其出现频率与上述排列顺序大致相关。4.何谓硬聚氯乙烯UPVC管硬聚氯乙烯管是PVC树脂在一定温度下添加铅、锡、镭、汞等金属化合物作为稳定剂熔融而成，管道初次使用有重金属析出。荷兰海牙水厂对A、B、C、D几个厂家生产的UPVC管进行了一小时的铅渗析实验，实验条件为：管长4ｍ，流速为0.67m/h，从实验结果可以看出，铅析出量随着时间的延长，浓度会减小，但水温和pH值对铅渗析量有很大影响，pH值为中性时，渗析量最小；pH值减小或增加都将加大管材的铅渗析量；水温越高，管网中水停留时间越长，铅的渗析量越大。建筑用UPVC管，管材外径由Φ20至Φ315，工作压力为1.0～2.5MPa。连接方式小口径为承插式粘接，大口径为承插胶圈连结。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页供水温度不高于40℃。由于UPVC开发早，采用原料全部国产，造价低，国内市场较大。5、何谓复合管材复合管材是以金属管材为基础,内、外焊接聚乙烯、交联聚乙烯等非金属材料成型，具有金属管材和非金属管材的优点。目前市场较普遍的有铝塑复合管、铜塑复合管、钢塑复合管、涂塑复合管、钢骨架PE管等。下面仅对常见的几种加以说明。①铝塑复合管。铝塑复合管是中间为一...
