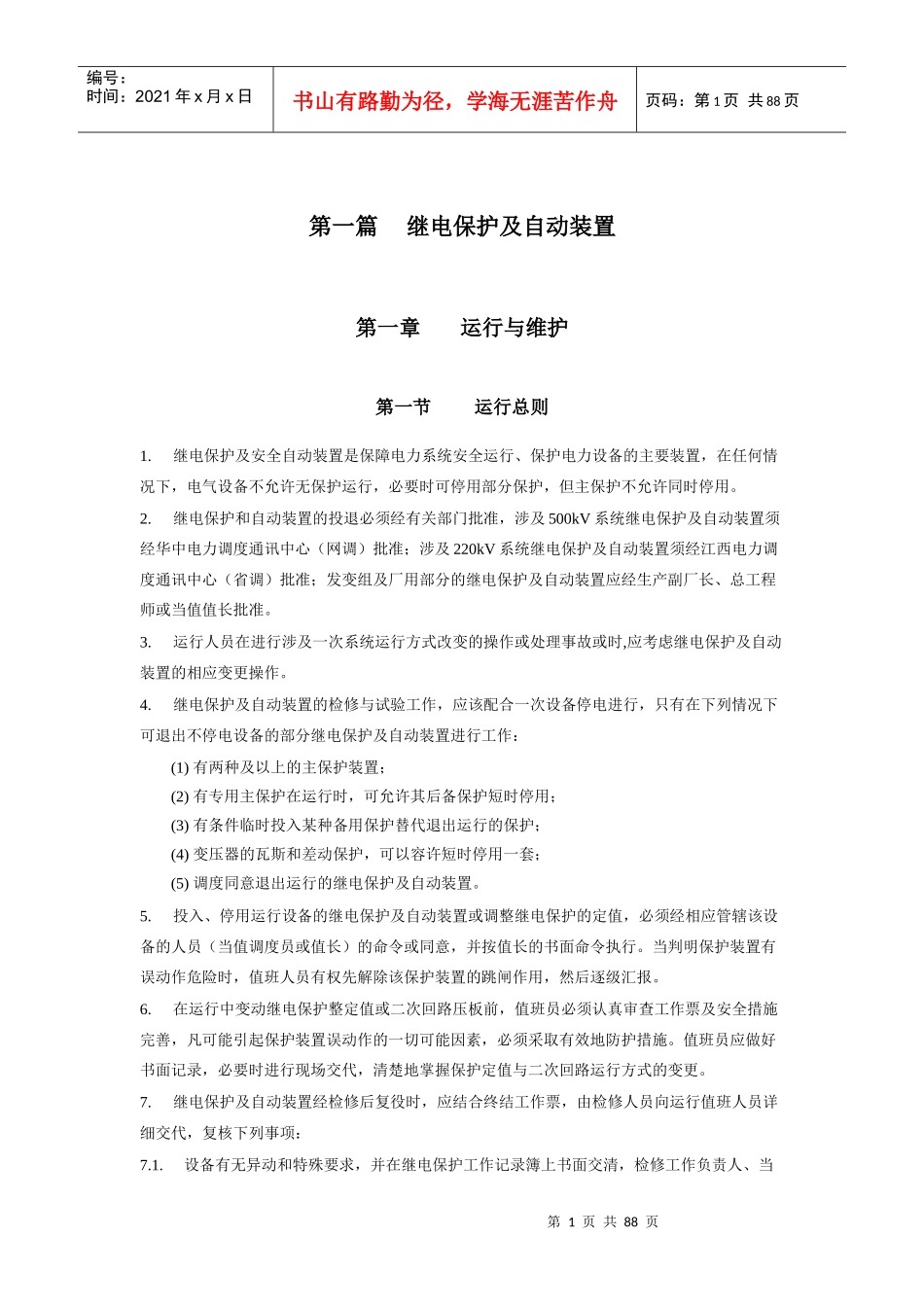

第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共88页第一篇继电保护及自动装置第一章运行与维护第一节运行总则1.继电保护及安全自动装置是保障电力系统安全运行、保护电力设备的主要装置，在任何情况下，电气设备不允许无保护运行，必要时可停用部分保护，但主保护不允许同时停用。2.继电保护和自动装置的投退必须经有关部门批准，涉及500kV系统继电保护及自动装置须经华中电力调度通讯中心（网调）批准；涉及220kV系统继电保护及自动装置须经江西电力调度通讯中心（省调）批准；发变组及厂用部分的继电保护及自动装置应经生产副厂长、总工程师或当值值长批准。3.运行人员在进行涉及一次系统运行方式改变的操作或处理事故或时,应考虑继电保护及自动装置的相应变更操作。4.继电保护及自动装置的检修与试验工作，应该配合一次设备停电进行，只有在下列情况下可退出不停电设备的部分继电保护及自动装置进行工作：(1)有两种及以上的主保护装置；(2)有专用主保护在运行时，可允许其后备保护短时停用；(3)有条件临时投入某种备用保护替代退出运行的保护；(4)变压器的瓦斯和差动保护，可以容许短时停用一套；(5)调度同意退出运行的继电保护及自动装置。5.投入、停用运行设备的继电保护及自动装置或调整继电保护的定值，必须经相应管辖该设备的人员（当值调度员或值长）的命令或同意，并按值长的书面命令执行。当判明保护装置有误动作危险时，值班人员有权先解除该保护装置的跳闸作用，然后逐级汇报。6.在运行中变动继电保护整定值或二次回路压板前，值班员必须认真审查工作票及安全措施完善，凡可能引起保护装置误动作的一切可能因素，必须采取有效地防护措施。值班员应做好书面记录，必要时进行现场交代，清楚地掌握保护定值与二次回路运行方式的变更。7.继电保护及自动装置经检修后复役时，应结合终结工作票，由检修人员向运行值班人员详细交代，复核下列事项：7.1.设备有无异动和特殊要求，并在继电保护工作记录簿上书面交清，检修工作负责人、当第2页共88页第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共88页值运行主值班员双方复核无误后分别签字，并经值长审核签字，按值进行交接。7.2.根据继电保护整定书要求核对定值。7.3.二次回路压板符合运行方式要求及接触良好。7.4.要投入运行的继电保护和自动装置，必须有保护人员提供的保护定值整定通知书和调度命令或有关领导的命令方可执行。8.保护压板投入时应先投功能压板后投出口压板；保护压板退出时顺序与此相反。当保护的投退需动二次线或微机保护中的设置时则由保护人员进行。9.继电保护及自动装置正常运行的投入和停用由运行人员操作。保护的投入、退出应由两人按操作票（操作令）进行，一人操作，一人监护。保护投入前必须检查保护无动作出口信号等异常情况，核对保护压板名称与实际正确一致，再用高内阻万用表（直流电压档）分别测量保护出口压板两端子对地电位正常，两端无异极性电压，禁止直接跨接测量上下两端电压。10.正常情况下，继电保护及自动装置的投入、退出及保护方式的切换，应用专用压板和开关进行，不得随意采用拆接二次线头加临时线的方法进行。切换保护压板时，应注意不要使压板误碰其它压板或接地，并使压板接触良好。11.任何情况下严禁电压互感器二次侧短路，电流互感器二次侧开路。12.采用交流电压回路的保护装置，不允许失去电压运行。13.严禁随意停用保护装置的直流电源，如确因处理故障需停用直流电源必须报经生产副厂长或总工程师同意，并做好有关安全措施和事故预想。14.控制、信号回路发生直流接地查找时如需要拉合保护装置的电源时，需经申请相应管辖该设备的人员同意后将相关保护退出运行。15.为防止运行设备的保护误动作，不允许在运行的控制盘和保护盘上或附近进行打眼等振动较大的工作，必要时应采取措施或停用部分保护。严禁在继电器室内使用任何无线电设备。16.保护装置动作后，值班员应及时查看并详细记录保护装置发出的信号、动作时间、开关跳闸和合闸情况及其它一些异常现象，并及时汇报值长。17.运行中的继电保护和自...
