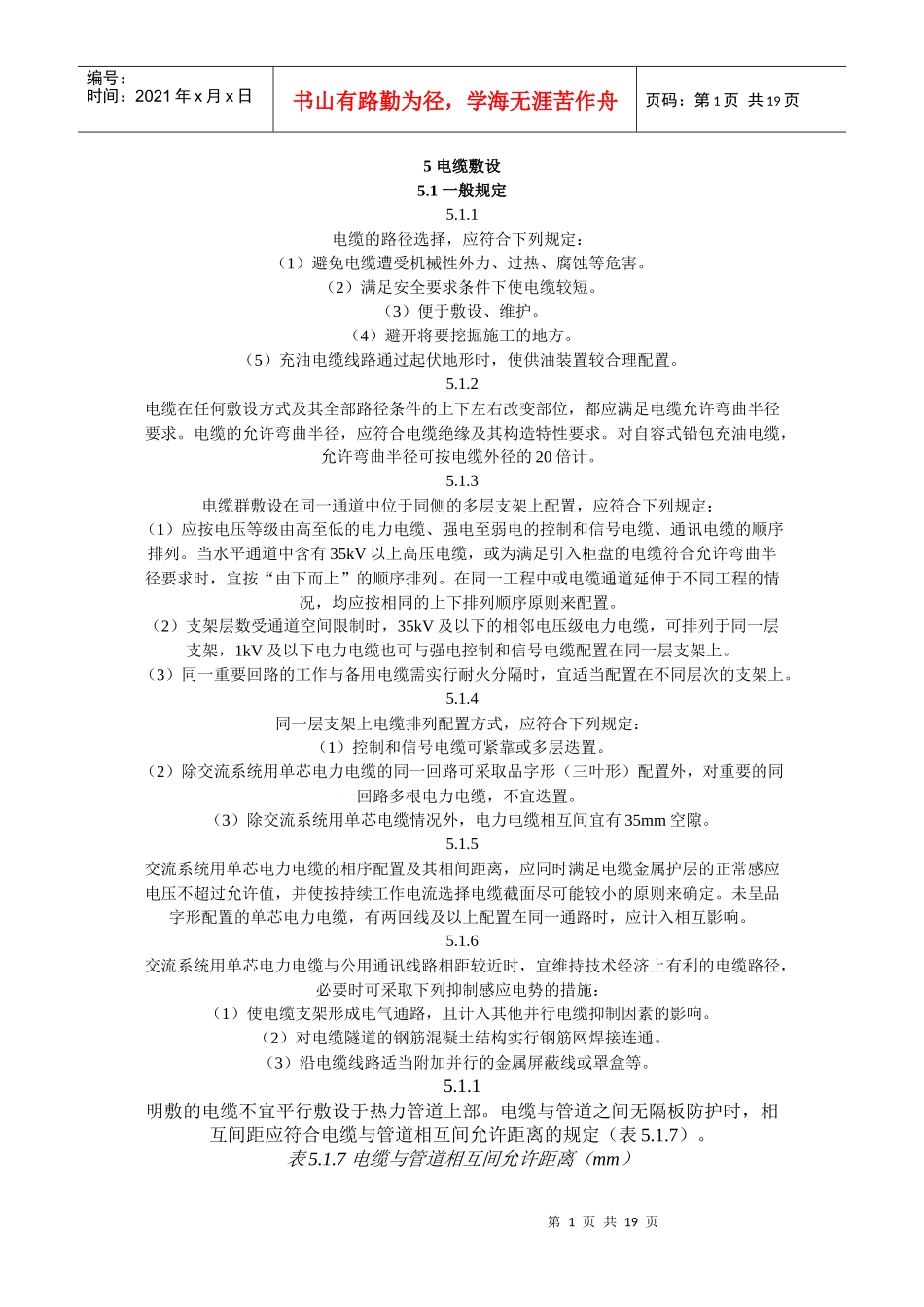

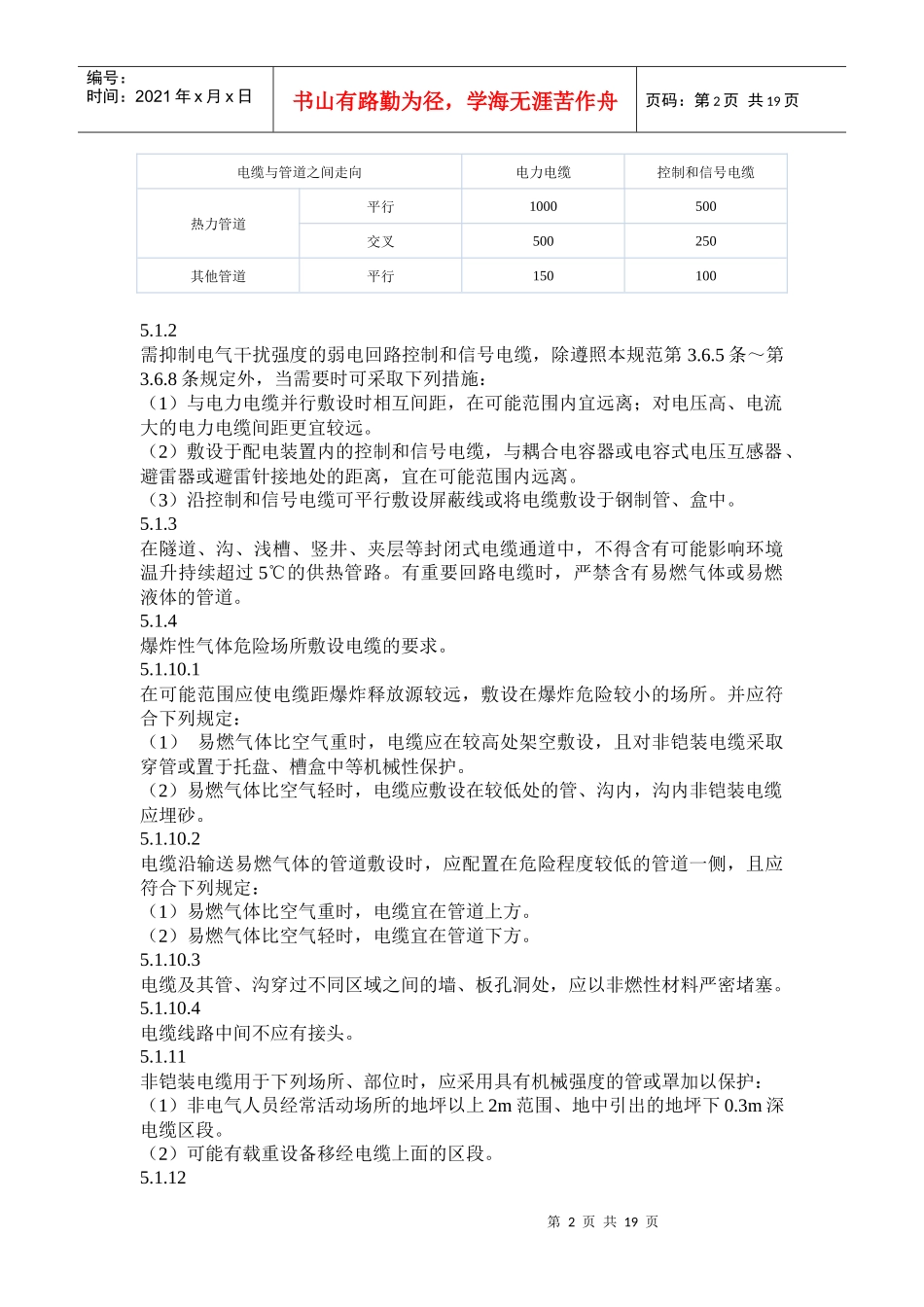

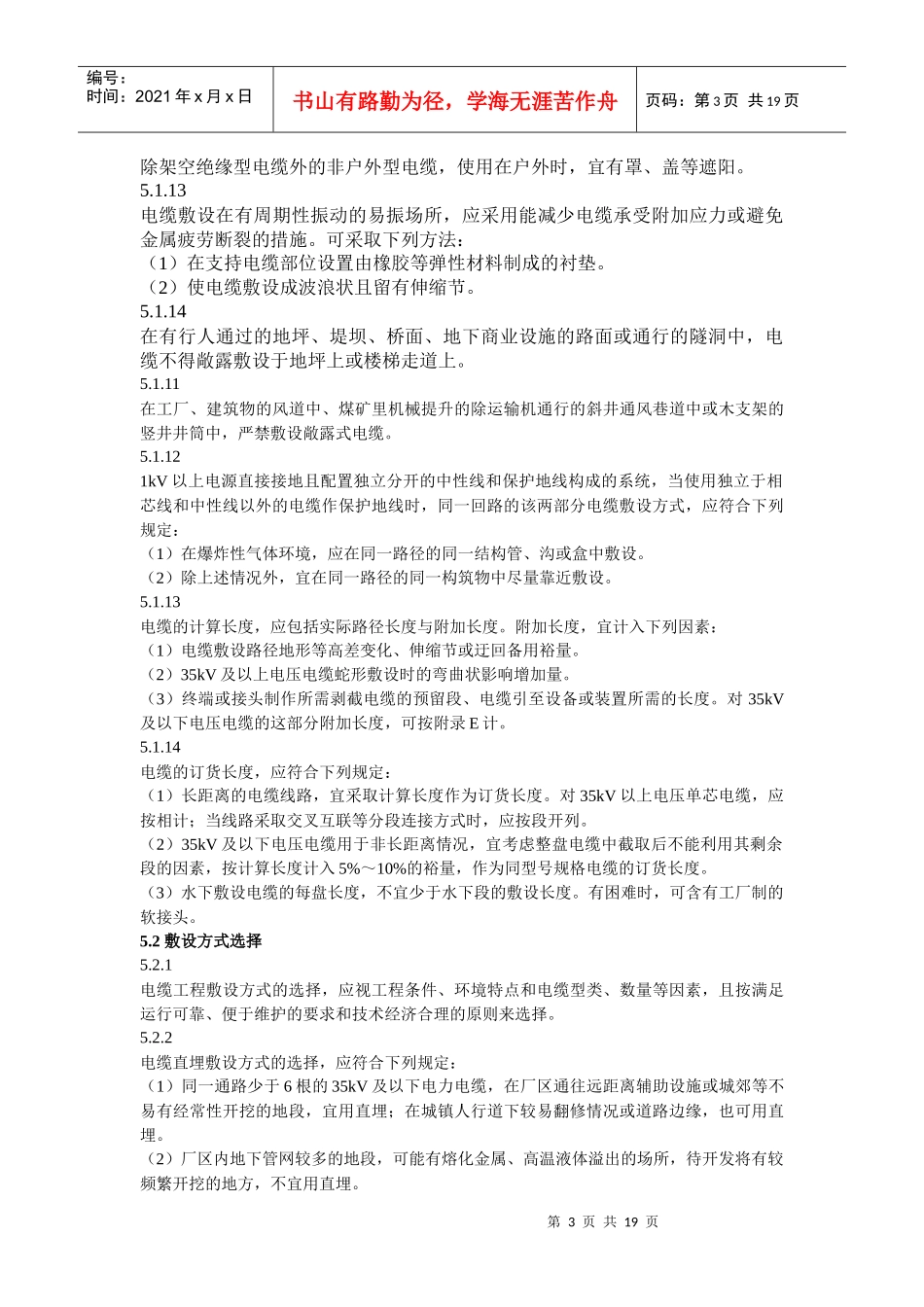

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页5电缆敷设5.1一般规定5.1.1电缆的路径选择，应符合下列规定：（1）避免电缆遭受机械性外力、过热、腐蚀等危害。（2）满足安全要求条件下使电缆较短。（3）便于敷设、维护。（4）避开将要挖掘施工的地方。（5）充油电缆线路通过起伏地形时，使供油装置较合理配置。5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。5.1.3电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。（2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。（3）同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。5.1.4同一层支架上电缆排列配置方式，应符合下列规定：（1）控制和信号电缆可紧靠或多层迭置。（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。（2）对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。（3）沿电缆线路适当附加并行的金属屏蔽线或罩盒等。5.1.1明敷的电缆不宜平行敷设于热力管道上部。电缆与管道之间无隔板防护时，相互间距应符合电缆与管道相互间允许距离的规定（表5.1.7）。表5.1.7电缆与管道相互间允许距离（mm）第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页电缆与管道之间走向电力电缆控制和信号电缆热力管道平行1000500交叉500250其他管道平行1501005.1.2需抑制电气干扰强度的弱电回路控制和信号电缆，除遵照本规范第3.6.5条～第3.6.8条规定外，当需要时可采取下列措施：（1）与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆间距更宜较远。（2）敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式电压互感器、避雷器或避雷针接地处的距离，宜在可能范围内远离。（3）沿控制和信号电缆可平行敷设屏蔽线或将电缆敷设于钢制管、盒中。5.1.3在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得含有可能影响环境温升持续超过5℃的供热管路。有重要回路电缆时，严禁含有易燃气体或易燃液体的管道。5.1.4爆炸性气体危险场所敷设电缆的要求。5.1.10.1在可能范围应使电缆距爆炸释放源较远，敷设在爆炸危险较小的场所。并应符合下列规定：（1）易燃气体比空气重时，电缆应在较高处架空敷设，且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性保护。（2）易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂。5.1.10.2电缆沿输送易燃气体的管道敷设时，应配置在危险程度较低的管道一侧，且应符合下列规定：（1）易燃气体比空气重时，电缆宜在管道上方。（2）易燃气体比空气轻时，电缆宜在管道下方。5.1.10.3电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应以非燃性材料严密堵塞。5.1.10.4电缆线...
