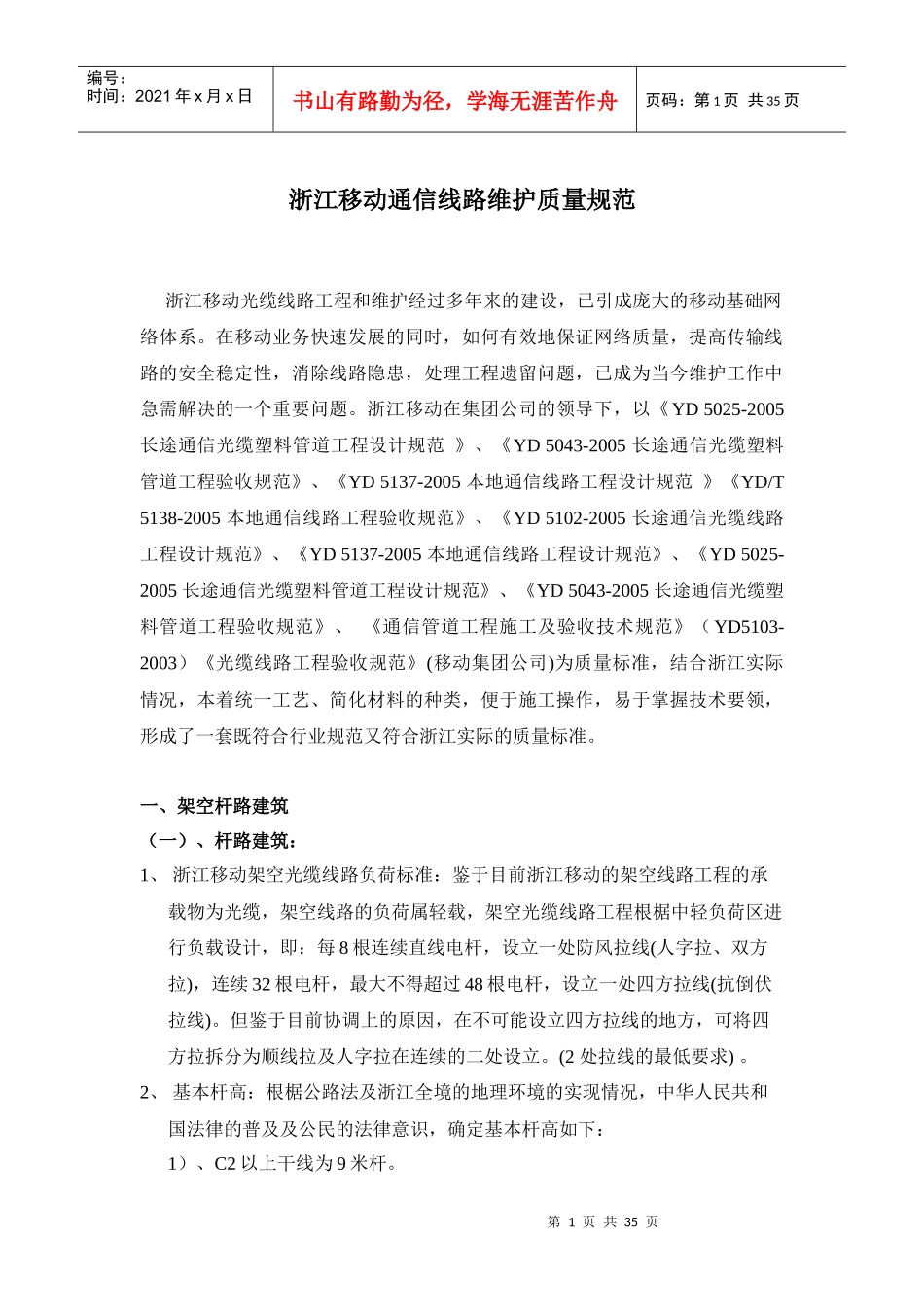

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页浙江移动通信线路维护质量规范浙江移动光缆线路工程和维护经过多年来的建设，已引成庞大的移动基础网络体系。在移动业务快速发展的同时，如何有效地保证网络质量，提高传输线路的安全稳定性，消除线路隐患，处理工程遗留问题，已成为当今维护工作中急需解决的一个重要问题。浙江移动在集团公司的领导下，以《YD5025-2005长途通信光缆塑料管道工程设计规范》、《YD5043-2005长途通信光缆塑料管道工程验收规范》、《YD5137-2005本地通信线路工程设计规范》《YD/T5138-2005本地通信线路工程验收规范》、《YD5102-2005长途通信光缆线路工程设计规范》、《YD5137-2005本地通信线路工程设计规范》、《YD5025-2005长途通信光缆塑料管道工程设计规范》、《YD5043-2005长途通信光缆塑料管道工程验收规范》、《通信管道工程施工及验收技术规范》（YD5103-2003）《光缆线路工程验收规范》(移动集团公司)为质量标准，结合浙江实际情况，本着统一工艺、简化材料的种类，便于施工操作，易于掌握技术要领，形成了一套既符合行业规范又符合浙江实际的质量标准。一、架空杆路建筑（一）、杆路建筑：1、浙江移动架空光缆线路负荷标准：鉴于目前浙江移动的架空线路工程的承载物为光缆，架空线路的负荷属轻载，架空光缆线路工程根椐中轻负荷区进行负载设计，即：每8根连续直线电杆，设立一处防风拉线(人字拉、双方拉)，连续32根电杆，最大不得超过48根电杆，设立一处四方拉线(抗倒伏拉线)。但鉴于目前协调上的原因，在不可能设立四方拉线的地方，可将四方拉拆分为顺线拉及人字拉在连续的二处设立。(2处拉线的最低要求)。2、基本杆高：根椐公路法及浙江全境的地理环境的实现情况，中华人民共和国法律的普及及公民的法律意识，确定基本杆高如下：1）、C2以上干线为9米杆。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页2）、C3的光缆线路基本电杆高度为8米。3）、C4网光缆线路：基本杆高为7米，平原地带及城域部分基本电杆高度为8米，条件许可，建议全程为8米电杆。注：目前尚未达到上述标准的杆路，维持原状，今后在建设中逐步取消7米杆。3、电杆类型及质量准：1)、电杆强度：D级杆以上。2）、电杆类型：目前电杆类型共分为：环形电杆、半预应力电杆、预应力电杆，共三种。鉴于在实际使用效果及各种类型电杆半预应力的特性，在沿海台风多发地区必须采用半预应力电杆及环形电杆(抗倒伏特性)，在平原及丘陵地带也可预应力电杆，建议尽可能使用半预应力电杆。3)、电杆的质量标准：a)、横向裂纹宽度不超过0.5mm2。b）、无可见的纵向裂缝。c）、混泥土破碎部分总表面积超过200mm2。4、电杆的垂直度1）直线杆：横向偏差及纵向偏差不超过1/3杆稍即：5cm。直线垂直度鉴别方法：目视法；示图：分别从杆中部及杆根部进行目测：电杆1电杆2电杆3电杆4电杆5直线杆横向垂直度鉴别法：垂线法：第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页2)、角杆：杆根向内角偏移100－150mm，根稍向外角倾斜100-150mm。检查方法：图示。角杆电杆2电杆3电杆1电杆4示意图：3)、终端杆：杆根向内角接线方向倾斜100-200mm，根稍向接线反方向倾斜100－200mm；检查方法：图示。拉线抱箍110厘米吊线抱箍30厘米拉线抱箍2第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页5、电杆埋深（国家强制性准，单位：米）：深度允许偏差：50mm。埋深土质杆高普通土硬土水田、湿地石质7．01．31．21．41．08．01．51．41．61．29．01．61．51．71．210．01．71．61．81．411．01．81．81．91．612．02．12．02．22．06、杆距：1）、标准杆距为50±5米，无特殊理由不得超过此标准杆距。2）、杆距超过80米属长档距，在该杆两端做顺线拉予以保护。3）、杆距超过120米属飞线，需加辅助吊线，电杆为加强电杆。4）、杆距超过180米属飞线，需加辅助吊线，电杆为等径电杆(杆稍径为19厘米)。5）、杆距超过300米属飞线，...
