高塘水电站蓄水安全鉴定资料工程质量自检报告VIP免费

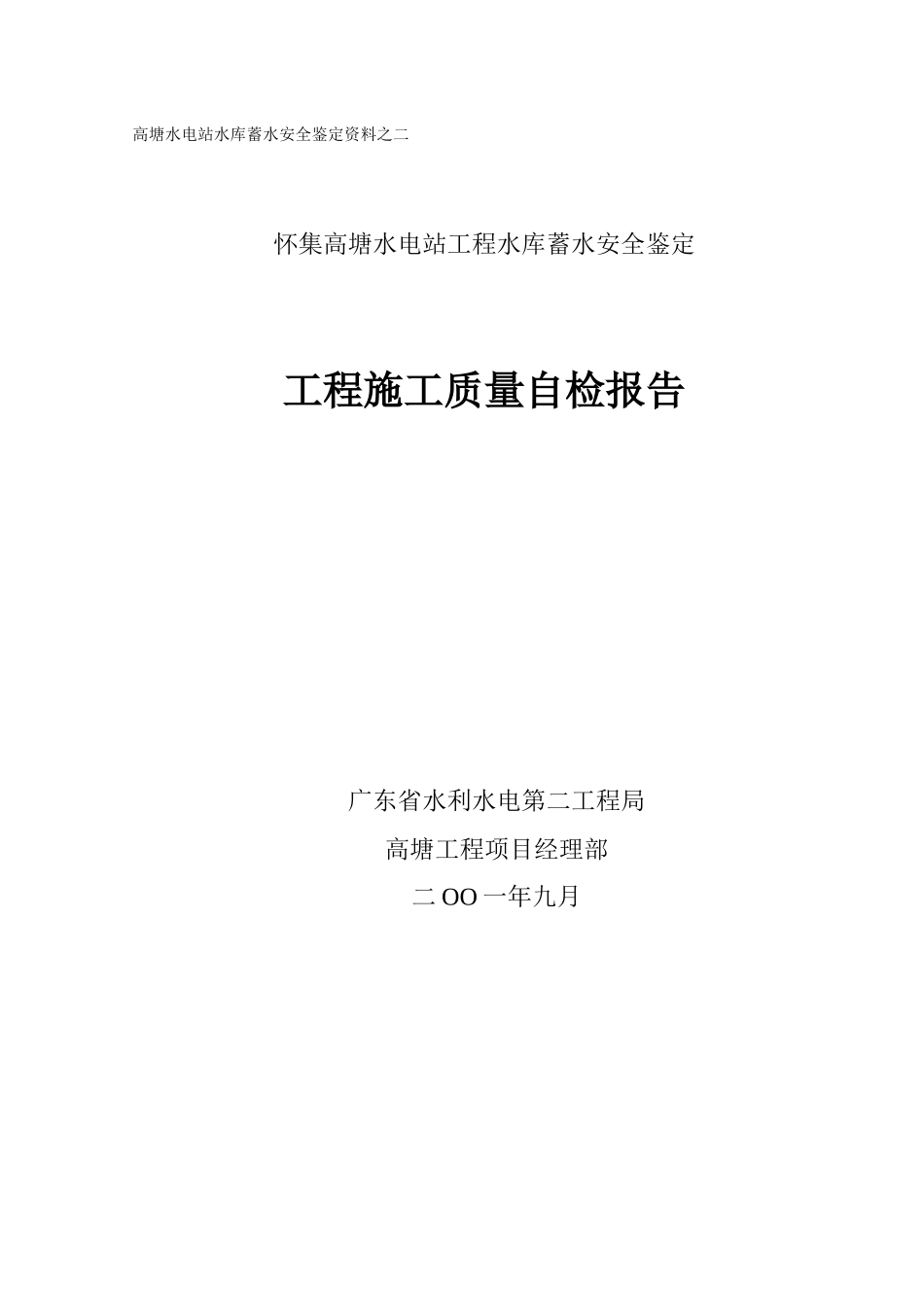

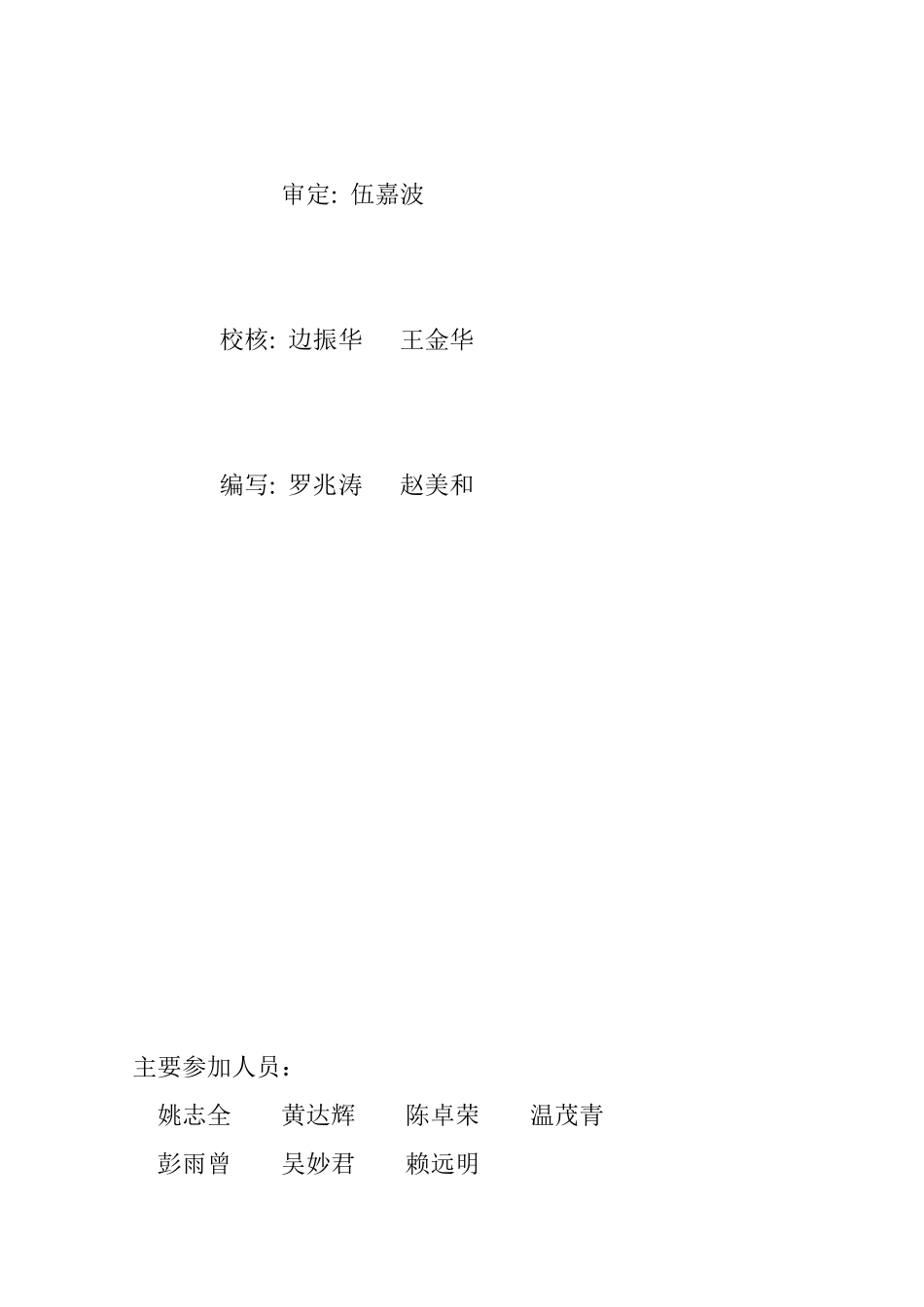

高塘水电站水库蓄水安全鉴定资料之二怀集高塘水电站工程水库蓄水安全鉴定工程施工质量自检报告广东省水利水电第二工程局高塘工程项目经理部二OO一年九月审定:伍嘉波校核:边振华王金华编写:罗兆涛赵美和主要参加人员：姚志全黄达辉陈卓荣温茂青彭雨曾吴妙君赖远明广东怀集高塘水电站蓄水安全鉴定工程施工质量自检报告目录第一章总则…………………………………………………………11.1工程概况……………………………………………………………………1第二章合同工作范围及进度要求…………………………………22.1合同工作范围………………………………………………………………22.2进度要求……………………………………………………………………22.3工程分包情况………………………………………………………………3第三章施工总布置、总进度………………………………………43.1施工总布置…………………………………………………………………43.2施工总进度…………………………………………………………………53.3主要工程完成情况…………………………………………………………6第四章施工技术管理………………………………………………84.1施工管理机构………………………………………………………………84.2主要施工方法………………………………………………………………84.3施工过程概述………………………………………………………………184.4施工过程中揭露的坝基、溢洪道基础描述和评价………………………194.5实际施工情况………………………………………………………………20第五章施工质量管理………………………………………………225.1质量保证体系及质量管理情况……………………………………………225.2质量保证措施………………………………………………………………225.3质量控制程序、试验检测、检查验收签证的的实施情况………………235.4工程施工缺陷处理情况、处理效果评价…………………………………29附录：高塘水电站大坝及溢洪道单元工程质量评定统计表附有关布置图及典型断面图：附图1～附图5附件一：工程施工质量质检报告之《工程质检报告》第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第一章工程概况1.1工程概况高塘水电站位于广东省怀集县洽水镇白水河林场境内，坝址在北江二级支流风岗河上源白水河的高塘项峡谷，距怀集县城72公里。大坝为钢筋砼面板堆石坝，最大坝高110.7m，坝顶长288.3m，坝顶高程423.0m，正常蓄水位420m，相应库容0.8714×108m3；装机3台，总容量3.6万Kw，是白水河流域梯级开发的龙头电站，对下游各级电站具有补偿效益，提高保证出力，并能削减洪峰，提高下游的防洪能力。水库还有发展养殖业综合效益。高塘水电站面板堆石坝是广东省境内已建、在建水电工程中坝体最高的大坝。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第二章合同工作范围及进度要求2.1合同工作范围电站面板堆石坝、溢洪道工程由广东省水电二局中标兴建。合同编号GD/C-1。水库面板堆石坝坝高110.7m，坝顶长288.3m，坝顶宽8.8m，上游坝坡1:1.4，下游在▽380高程设一个宽2m马道，马道上坝坡1:1.3，马道下坝坡1:1.4。大坝主要工程量为：土石方开挖22.16万m3，堆石料填筑191.8万m3，其中主堆石料96.4万m3，次堆石料84.0万m3，过渡料4.9万m3，垫层料6.5万m3。钢筋砼面板为变厚度，坝顶高程处厚0.3m，其余厚度按式T(板厚)=0.3+0.003H(坝高)m，坝底▽317.257高程厚度为0.608m。面板面积26006m2，钢筋砼方量为1.05万m3。坝体填筑总量191.8万m3。各种坝料数量及技术指标见表2.1。高塘水电站坝体填筑料表2.1筑坝料数量（104m3）最大粒经（mm）压实干密度（g/cm3）1mm以下含量(%)垫层料6.5802.25过渡料4.93002.15主堆石料96.46002.1次堆石料84.08002.1泄水建筑物为开敞式溢洪道，布置在坝址右岸，由进水渠、闸室、泄水槽、挑流鼻坎等四部分组成。闸室分2孔，孔口尺寸宽8m×高13m，设计主要工程量为：土石方开挖20.2万m3，土石方回填0.12万m3，钢筋砼3.17万m3。2.2进度要求...
