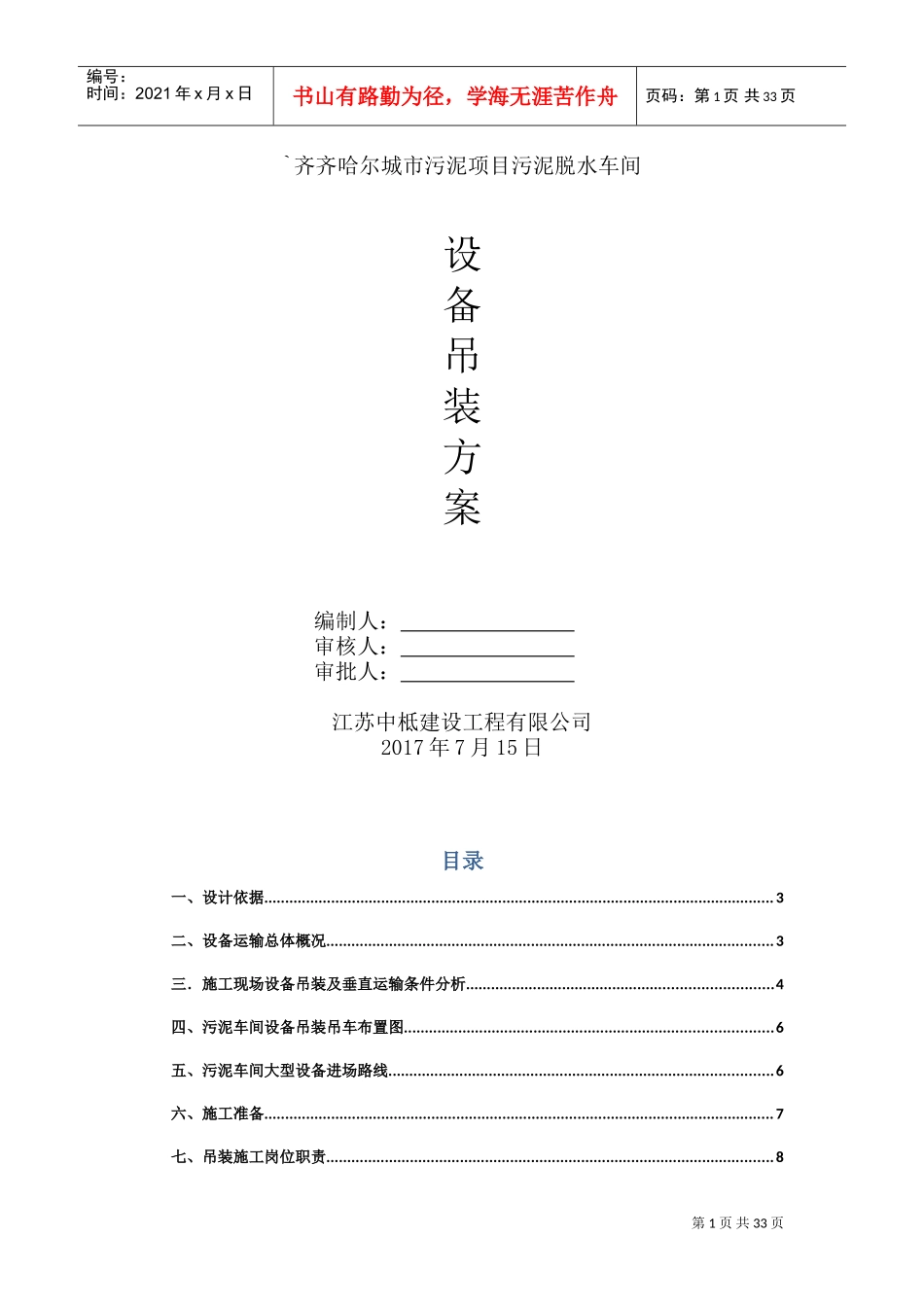

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页`齐齐哈尔城市污泥项目污泥脱水车间设备吊装方案编制人：审核人：审批人：江苏中柢建设工程有限公司2017年7月15日目录一、设计依据..........................................................................................................................3二、设备运输总体概况...........................................................................................................3三．施工现场设备吊装及垂直运输条件分析.........................................................................4四、污泥车间设备吊装吊车布置图........................................................................................6五、污泥车间大型设备进场路线............................................................................................6六、施工准备..........................................................................................................................7七、吊装施工岗位职责...........................................................................................................8第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页八、大型设备吊装作业流程.................................................................................................11九、设备吊装运输总体安排.................................................................................................11十、吊装操作步骤................................................................................................................20十一、安全验算....................................................................................................................24十二、施工安全措施.............................................................................................................29一、设计依据设备的相关图纸、技术资料；吊车相关技术资料、、专业施工图；现行相关规范标准：《建筑施工安全检查标准》（JGJ59-99）；《起重机安全技术操作规程》（22-0.6（91））；《建筑安装工程安全技术规程》；二、设备运输总体概况齐齐哈尔城市污泥处理项目污泥脱水车间地处齐齐哈尔市水师营镇垃圾填埋场内，建筑面积1258.6㎡。基础采用桩基础、框架钢结构。第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页本工程主要需要运输的大型设备的参数如下图1-1。序号设备名称型号参数单位台数重量1主机EPG100A、过滤面积100㎡台238T2液压站EPG100A、过滤面积100㎡台211T3油缸支撑件25T4支架件41T5电控箱2200*800*800台20.5T6支架EPG100A-02-12-04件21T7支架EPG100A-02-12-05件21T8压板EPG100A-02-12-06件40.5T9压板EPG100A-07-02-01件11500.5T10滤室组件EPG100A、过滤面积100㎡块551T三．施工现场设备吊装及垂直运输条件分析本项目地处齐齐哈尔市垃圾填埋场内，工地区域狭窄，材料堆放场地紧张，第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页所以必须精心安排设备订货计划，严格制定设备进场时间，与土建及其他相关专业密切配合好，及时进行吊装运输。本项目现场由于各个单体比较分散，从经济角度出发并未安装塔吊等垂直运输机械。所以现场设备等器械的垂直运输只要靠汽车吊。垂直运输工具见下表2-1：表2-1现场垂直运输工具表序号吊装设备型号参数运输能力台数服务范围1汽车吊75T臂长44m，臂端1.3t，最大起重75t2污泥脱水车间2汽车吊50T臂长40m，臂端0.9t，最大起重起重50t1污泥脱水车间3汽车吊25T臂长31.5m，臂端0.3t，最大起重起重25t1污泥脱水车间根据项目现场情况：需要吊装的设备中有2台主机，重量达到38T/台，污泥车间主机中心点到车间边缘的距离为13.5米，由于车间内很...
