通信基站防雷方案设计VIP免费

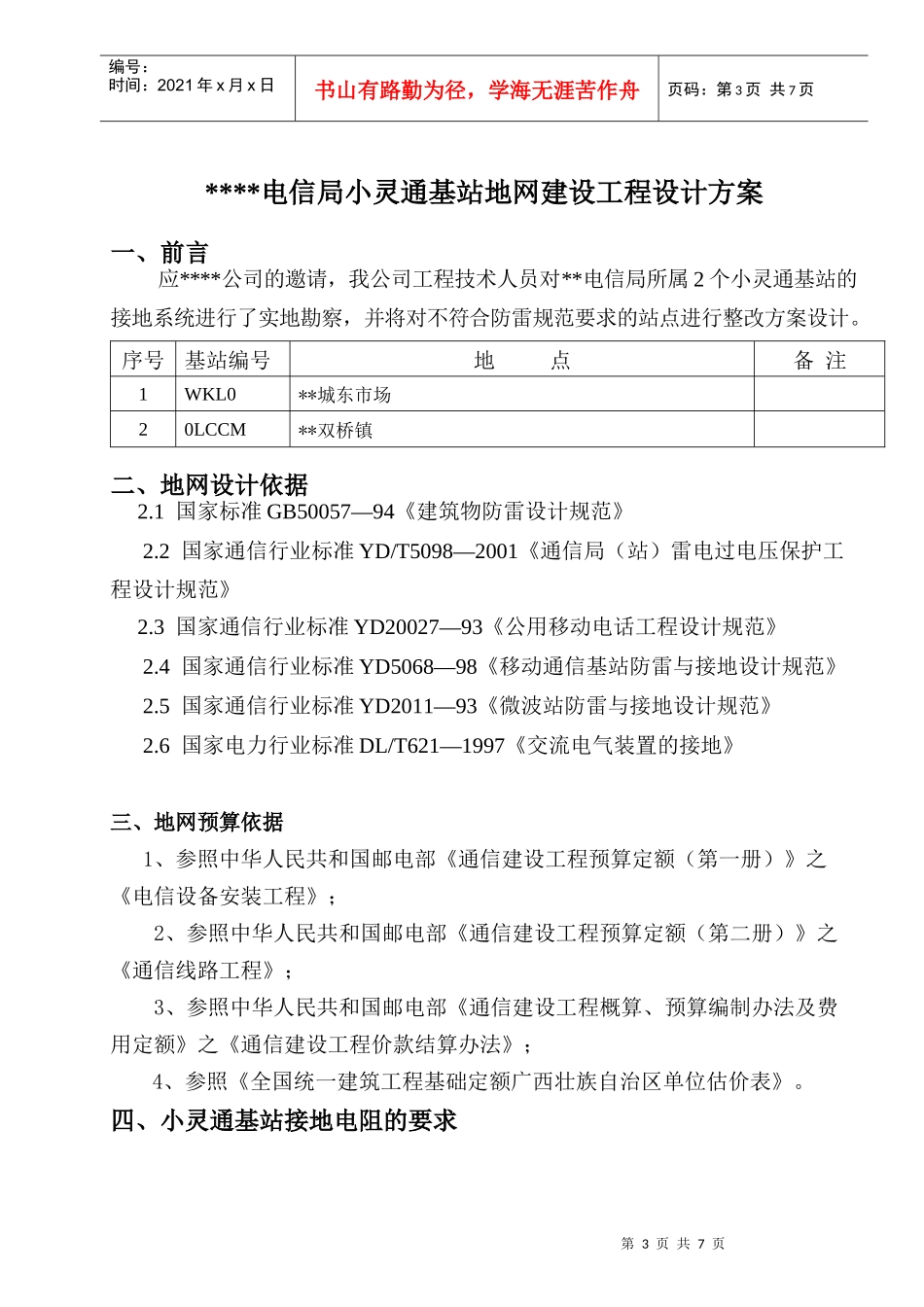

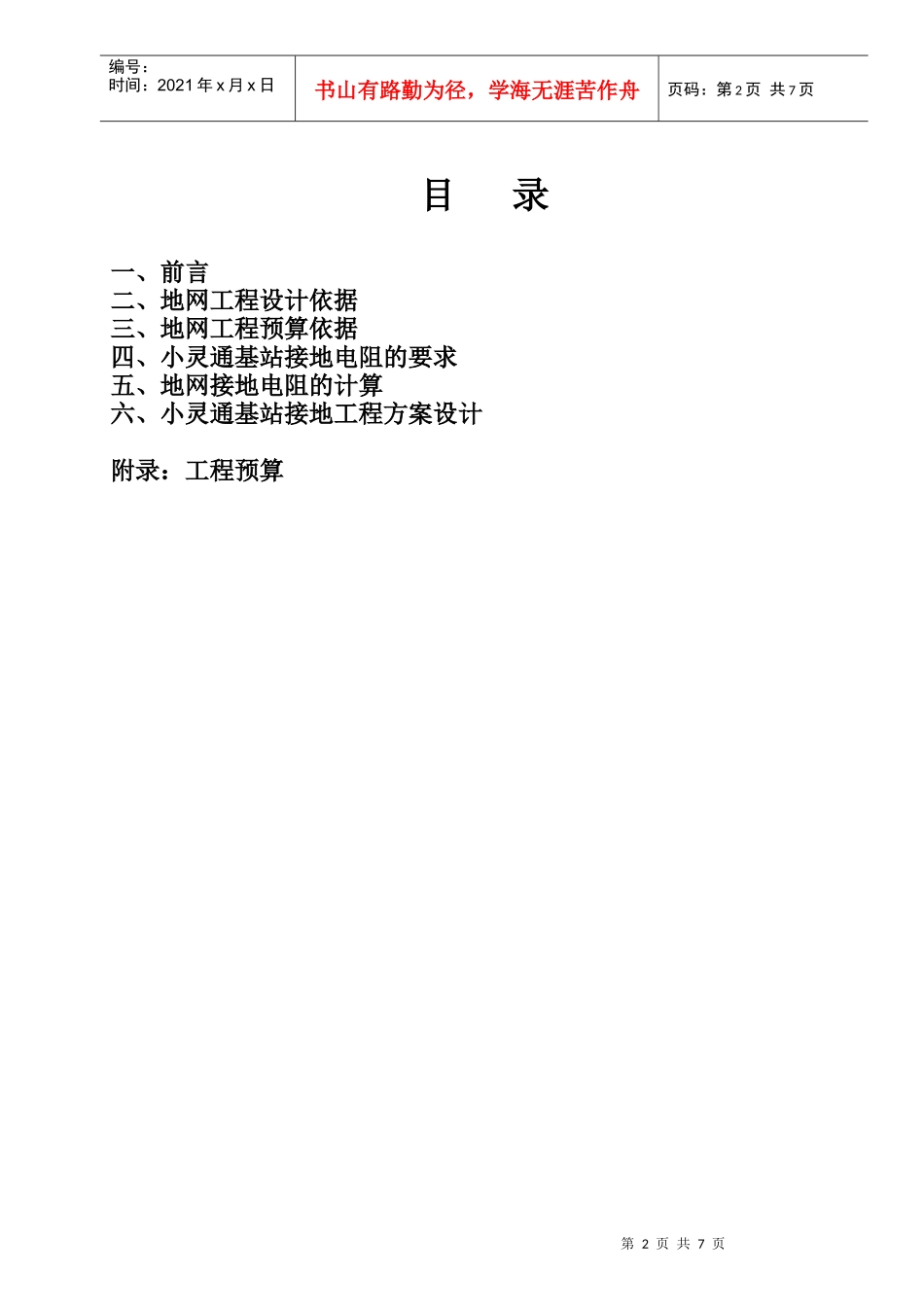

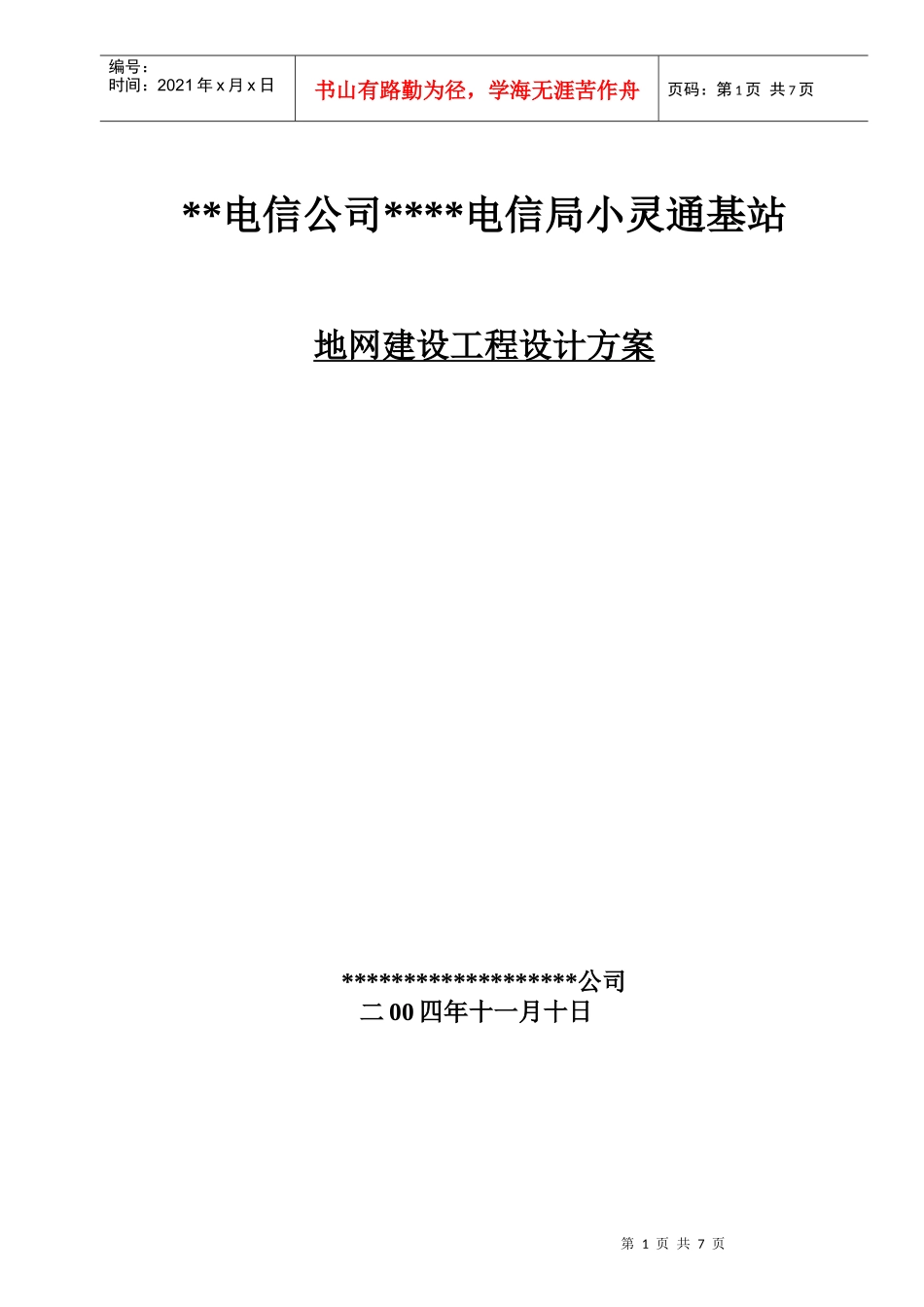

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页**电信公司****电信局小灵通基站地网建设工程设计方案*******************公司二00四年十一月十日第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页目录一、前言二、地网工程设计依据三、地网工程预算依据四、小灵通基站接地电阻的要求五、地网接地电阻的计算六、小灵通基站接地工程方案设计附录：工程预算第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页****电信局小灵通基站地网建设工程设计方案一、前言应****公司的邀请，我公司工程技术人员对**电信局所属2个小灵通基站的接地系统进行了实地勘察，并将对不符合防雷规范要求的站点进行整改方案设计。序号基站编号地点备注1WKL0**城东市场20LCCM**双桥镇二、地网设计依据2.1国家标准GB50057—94《建筑物防雷设计规范》2.2国家通信行业标准YD/T5098—2001《通信局（站）雷电过电压保护工程设计规范》2.3国家通信行业标准YD20027—93《公用移动电话工程设计规范》2.4国家通信行业标准YD5068—98《移动通信基站防雷与接地设计规范》2.5国家通信行业标准YD2011—93《微波站防雷与接地设计规范》2.6国家电力行业标准DL/T621—1997《交流电气装置的接地》三、地网预算依据1、参照中华人民共和国邮电部《通信建设工程预算定额（第一册）》之《电信设备安装工程》；2、参照中华人民共和国邮电部《通信建设工程预算定额（第二册）》之《通信线路工程》；3、参照中华人民共和国邮电部《通信建设工程概算、预算编制办法及费用定额》之《通信建设工程价款结算办法》；4、参照《全国统一建筑工程基础定额广西壮族自治区单位估价表》。四、小灵通基站接地电阻的要求第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页根据小灵通基站设备生产厂家和地网建设方的要求，我方对小灵通基站地网按新建人工接地网的接地电阻≤10Ω设计，并使新建地网与建筑物自然接地体相连后的联合接地电阻≤10Ω。小灵通基站地网由建筑物自然接地体（如建筑物的钢筋混凝土、入户水管等）和人工接地网构成。五、地网接地电阻的计算5.1垂直地极接地电阻的计算采用50×50×5热镀锌角钢，每根2m。RV=ρ2πL(ln8Ld−1)式中：RV——垂直接地极的接地电阻，Ω；ρ——土壤电阻率，Ω·m；L——垂直接地极的长度，m，本设计采用2m；d——地极的直径或等效直径，本设计d=0.042m。则得：RV总=ρ2πL(ln8Ld−1)=ρ6.28×2(ln8×20.042−1)=0.4ρ5.2水平地极接地电阻的计算钢材水平地极的计算Rh=ρ2πL(lnL2hd+A)式中：Rh——水平钢材接地极的接地电阻，Ω；L——水平接地极的总长度，m，采用40×4热镀锌扁钢，每组长度按100m计算；h——水平接地极的埋设深度，m，本工程埋深0.8m。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页d——水平接地极的直径或等效直径，本工程采用40×4扁钢接地体，d=0.02m；A——水平接地极的形状系数，本设计取1。则得：Rh=ρ2πL(lnL2hd+A)=ρ6.28×100(ln10020.8×0.02+1)=0.023ρ六、小灵通基站接地方案设计由于建筑物自然接地体的接地电阻在勘察时无法测量，故未将其列入设计计算，这里仅对新建人工接地网进行计算。6.1、WKL0基站6.1.1基本情况a.地理情况：**城东市场；b.土质：掺有碎石的天然含水黄土，属Ⅲ类土壤（以附近空地为参照）；c.土壤电阻率：160Ω·m（以附近空地为参照）。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页6.1.2地网工程量及接地电阻的计算（见图1）图1、WM093基站地网设计图a.垂直地极，采用5根50×50×5×2000热镀锌角钢，极距3m，其接地电阻为：RV=0.4ρ5=0.4×1605=12.59（Ω）b.水平地极，采用40×4热镀锌扁钢，埋深0.8m，总长度12m，其接地电阻为：Rh=0.023ρ0.12=0.023×1600.12=21.44（Ω）c.联合接地网接地电阻R总=11RV+1Rhη=1112.59+121.44×1.2=9.52（Ω）6.2、0LCCM基站6.2.1基本...
