XX市凤城八路工程竣工验收汇报材料甲方VIP专享VIP免费

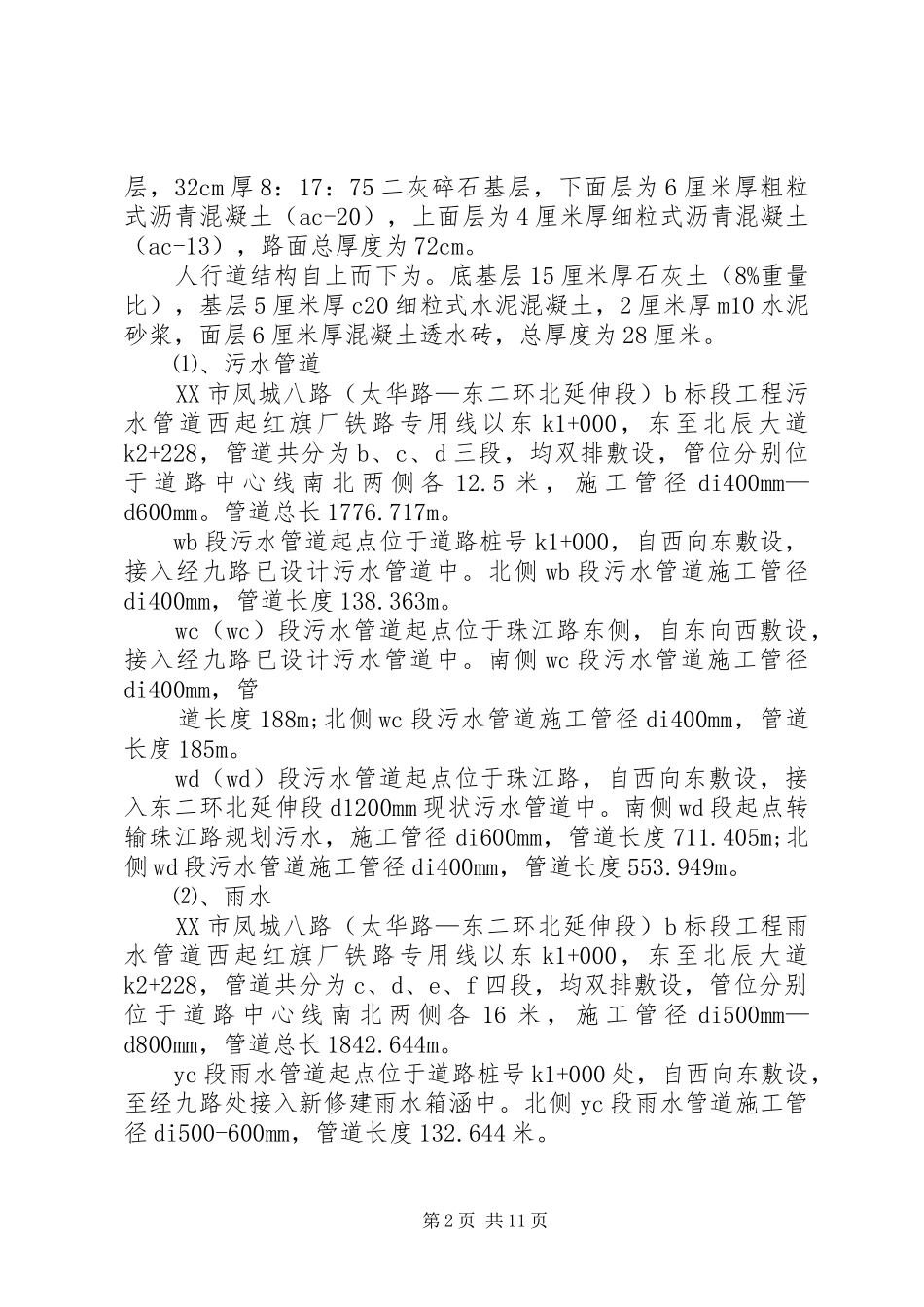

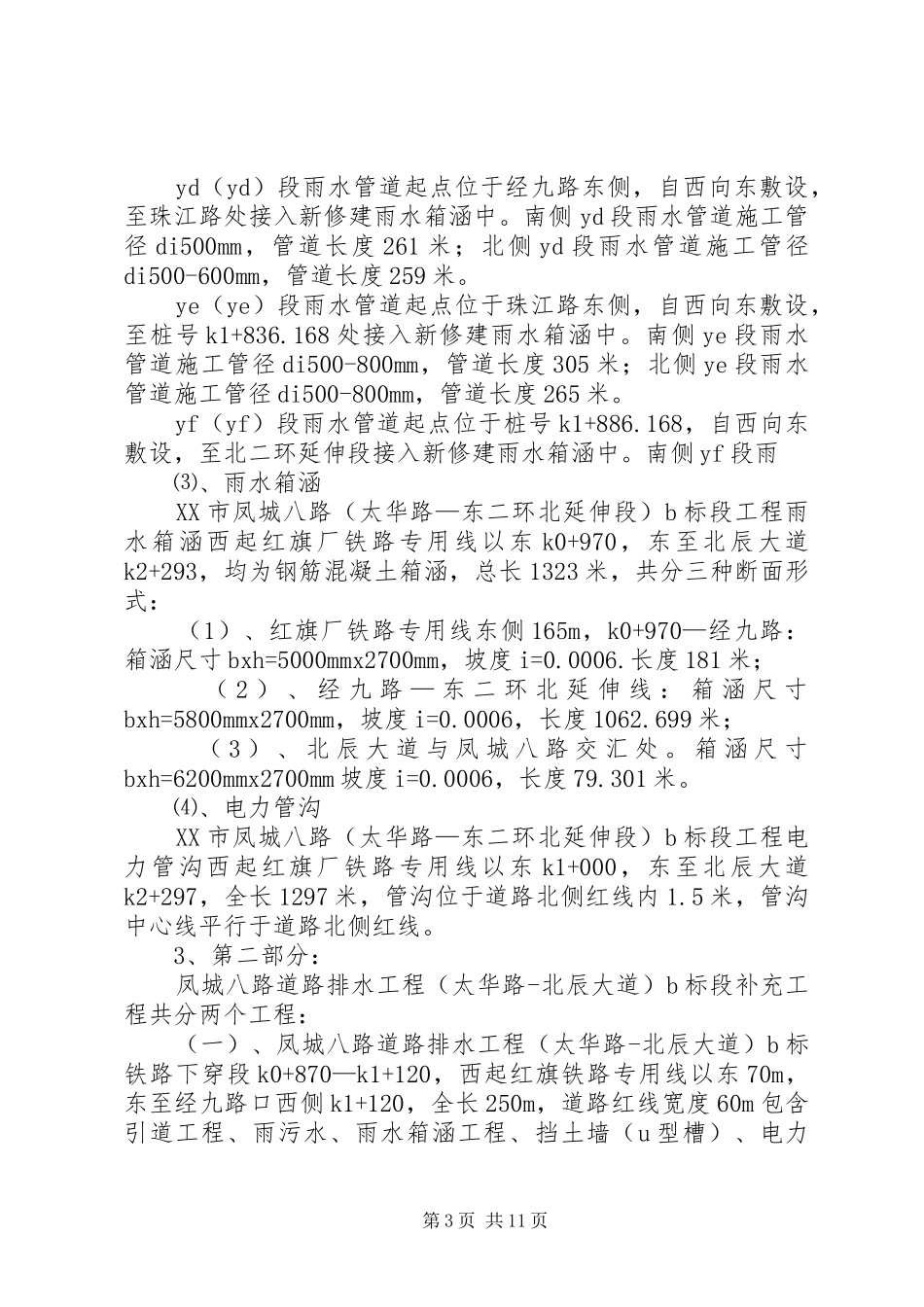

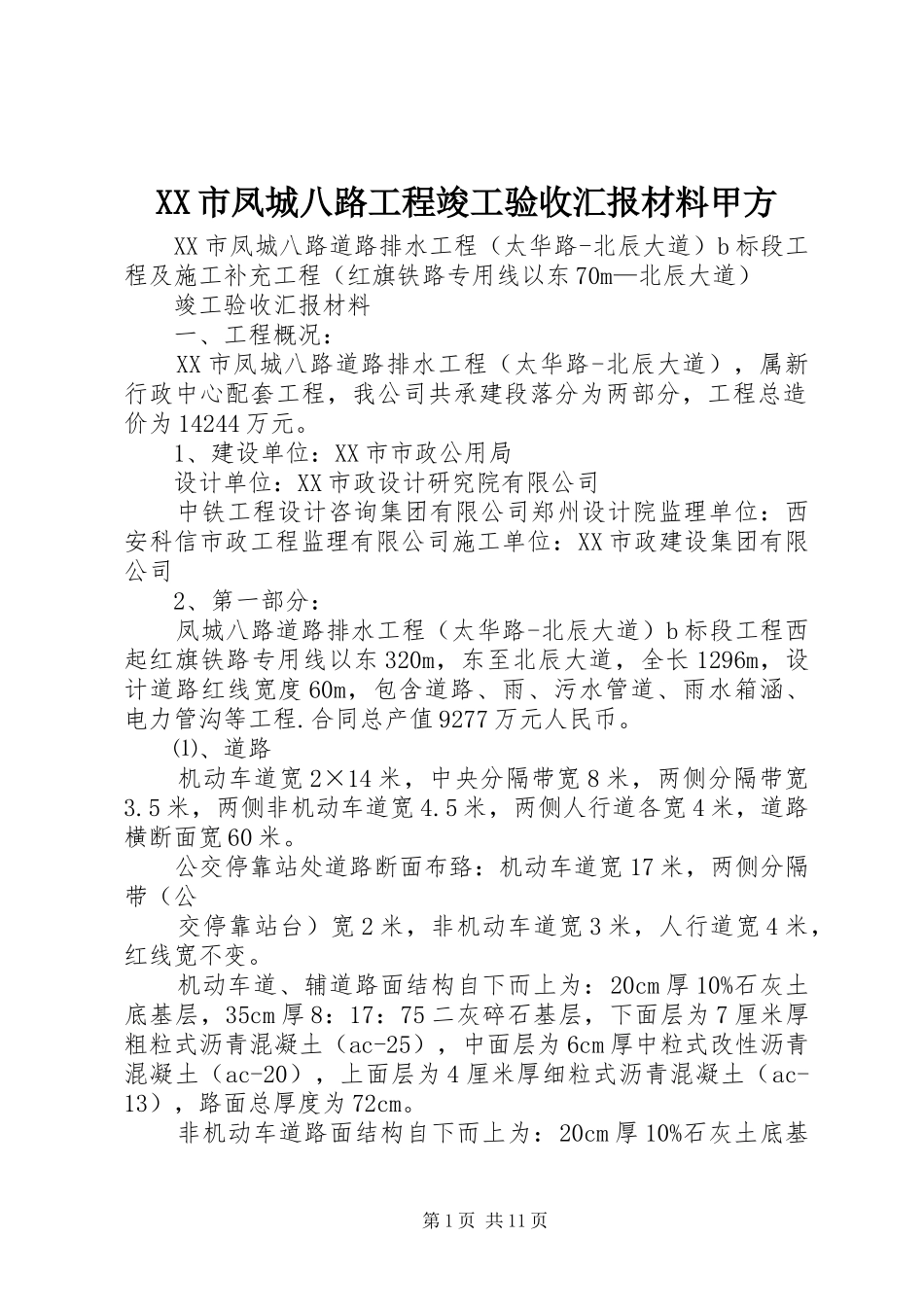

XX市凤城八路工程竣工验收汇报材料甲方XX市凤城八路道路排水工程（太华路-北辰大道）b标段工程及施工补充工程（红旗铁路专用线以东70m—北辰大道）竣工验收汇报材料一、工程概况：XX市凤城八路道路排水工程（太华路-北辰大道），属新行政中心配套工程，我公司共承建段落分为两部分，工程总造价为14244万元。1、建设单位：XX市市政公用局设计单位：XX市政设计研究院有限公司中铁工程设计咨询集团有限公司郑州设计院监理单位：西安科信市政工程监理有限公司施工单位：XX市政建设集团有限公司2、第一部分：凤城八路道路排水工程（太华路-北辰大道）b标段工程西起红旗铁路专用线以东320m，东至北辰大道，全长1296m，设计道路红线宽度60m，包含道路、雨、污水管道、雨水箱涵、电力管沟等工程.合同总产值9277万元人民币。⑴、道路机动车道宽2×14米，中央分隔带宽8米，两侧分隔带宽3.5米，两侧非机动车道宽4.5米，两侧人行道各宽4米，道路横断面宽60米。公交停靠站处道路断面布臵：机动车道宽17米，两侧分隔带（公交停靠站台）宽2米，非机动车道宽3米，人行道宽4米，红线宽不变。机动车道、辅道路面结构自下而上为：20cm厚10%石灰土底基层，35cm厚8：17：75二灰碎石基层，下面层为7厘米厚粗粒式沥青混凝土（ac-25），中面层为6cm厚中粒式改性沥青混凝土（ac-20），上面层为4厘米厚细粒式沥青混凝土（ac-13），路面总厚度为72cm。非机动车道路面结构自下而上为：20cm厚10%石灰土底基第1页共11页层，32cm厚8：17：75二灰碎石基层，下面层为6厘米厚粗粒式沥青混凝土（ac-20），上面层为4厘米厚细粒式沥青混凝土（ac-13），路面总厚度为72cm。人行道结构自上而下为。底基层15厘米厚石灰土（8%重量比），基层5厘米厚c20细粒式水泥混凝土，2厘米厚m10水泥砂浆，面层6厘米厚混凝土透水砖，总厚度为28厘米。⑴、污水管道XX市凤城八路（太华路—东二环北延伸段）b标段工程污水管道西起红旗厂铁路专用线以东k1+000，东至北辰大道k2+228，管道共分为b、c、d三段，均双排敷设，管位分别位于道路中心线南北两侧各12.5米，施工管径di400mm—d600mm。管道总长1776.717m。wb段污水管道起点位于道路桩号k1+000，自西向东敷设，接入经九路已设计污水管道中。北侧wb段污水管道施工管径di400mm，管道长度138.363m。wc（wc）段污水管道起点位于珠江路东侧，自东向西敷设，接入经九路已设计污水管道中。南侧wc段污水管道施工管径di400mm，管道长度188m;北侧wc段污水管道施工管径di400mm，管道长度185m。wd（wd）段污水管道起点位于珠江路，自西向东敷设，接入东二环北延伸段d1200mm现状污水管道中。南侧wd段起点转输珠江路规划污水，施工管径di600mm，管道长度711.405m;北侧wd段污水管道施工管径di400mm，管道长度553.949m。⑵、雨水XX市凤城八路（太华路—东二环北延伸段）b标段工程雨水管道西起红旗厂铁路专用线以东k1+000，东至北辰大道k2+228，管道共分为c、d、e、f四段，均双排敷设，管位分别位于道路中心线南北两侧各16米，施工管径di500mm—d800mm，管道总长1842.644m。yc段雨水管道起点位于道路桩号k1+000处，自西向东敷设，至经九路处接入新修建雨水箱涵中。北侧yc段雨水管道施工管径di500-600mm，管道长度132.644米。第2页共11页yd（yd）段雨水管道起点位于经九路东侧，自西向东敷设，至珠江路处接入新修建雨水箱涵中。南侧yd段雨水管道施工管径di500mm，管道长度261米；北侧yd段雨水管道施工管径di500-600mm，管道长度259米。ye（ye）段雨水管道起点位于珠江路东侧，自西向东敷设，至桩号k1+836.168处接入新修建雨水箱涵中。南侧ye段雨水管道施工管径di500-800mm，管道长度305米；北侧ye段雨水管道施工管径di500-800mm，管道长度265米。yf（yf）段雨水管道起点位于桩号k1+886.168，自西向东敷设，至北二环延伸段接入新修建雨水箱涵中。南侧yf段雨⑶、雨水箱涵XX市凤城八路（太华路—东二环北延伸段）b标段工程雨水箱涵西起红旗厂铁路专用线以东k0+970，东至北辰大道k2+293，均为钢筋混凝土箱涵，总长1323米，共分三种断面形式：（1）、红旗厂铁路专用线东侧165m，k0+970—经九路：箱涵尺寸bxh=5000mm...
