输变电工程钢管杆吊装组立施工方案及措施(DOC41页)VIP免费

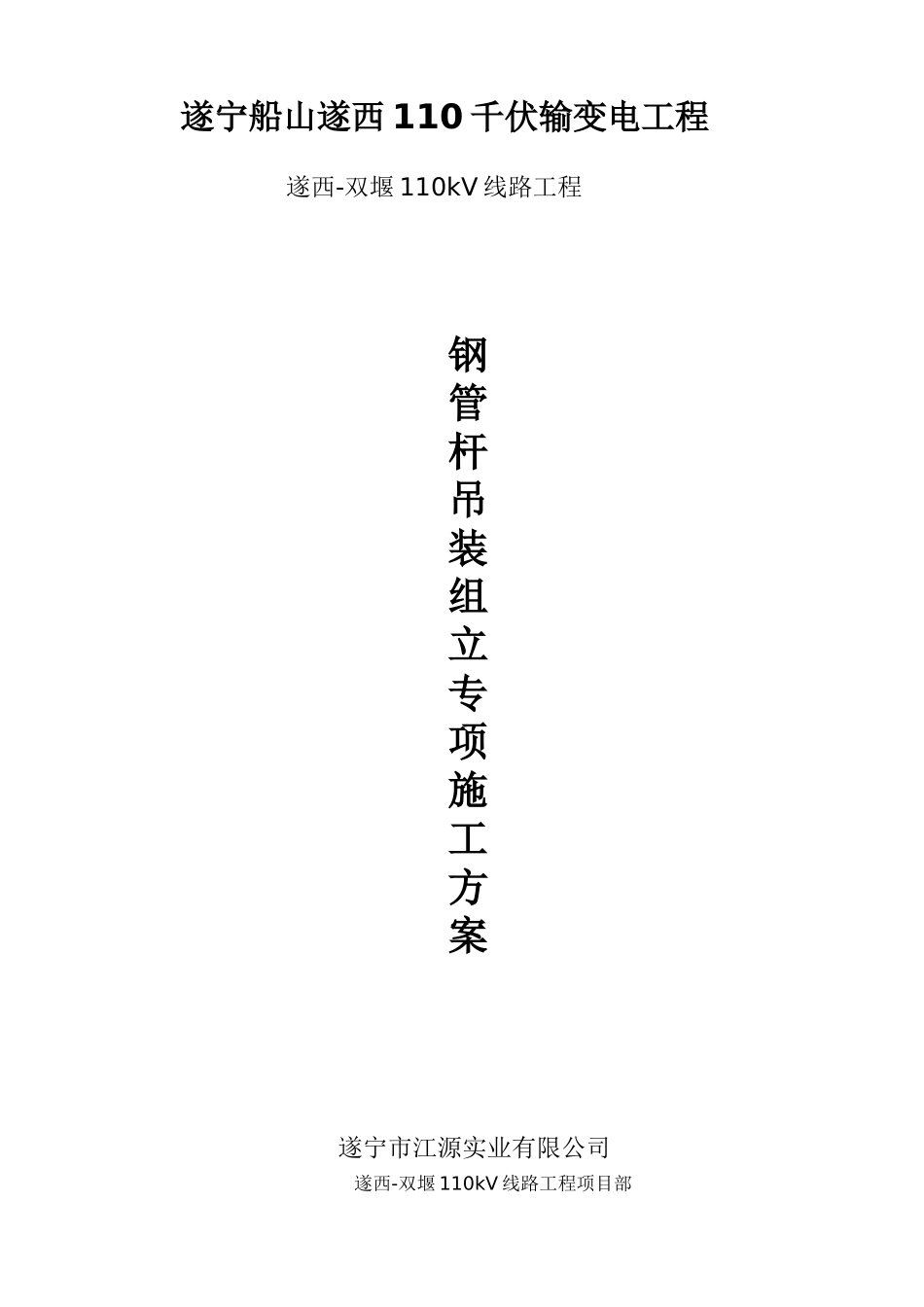

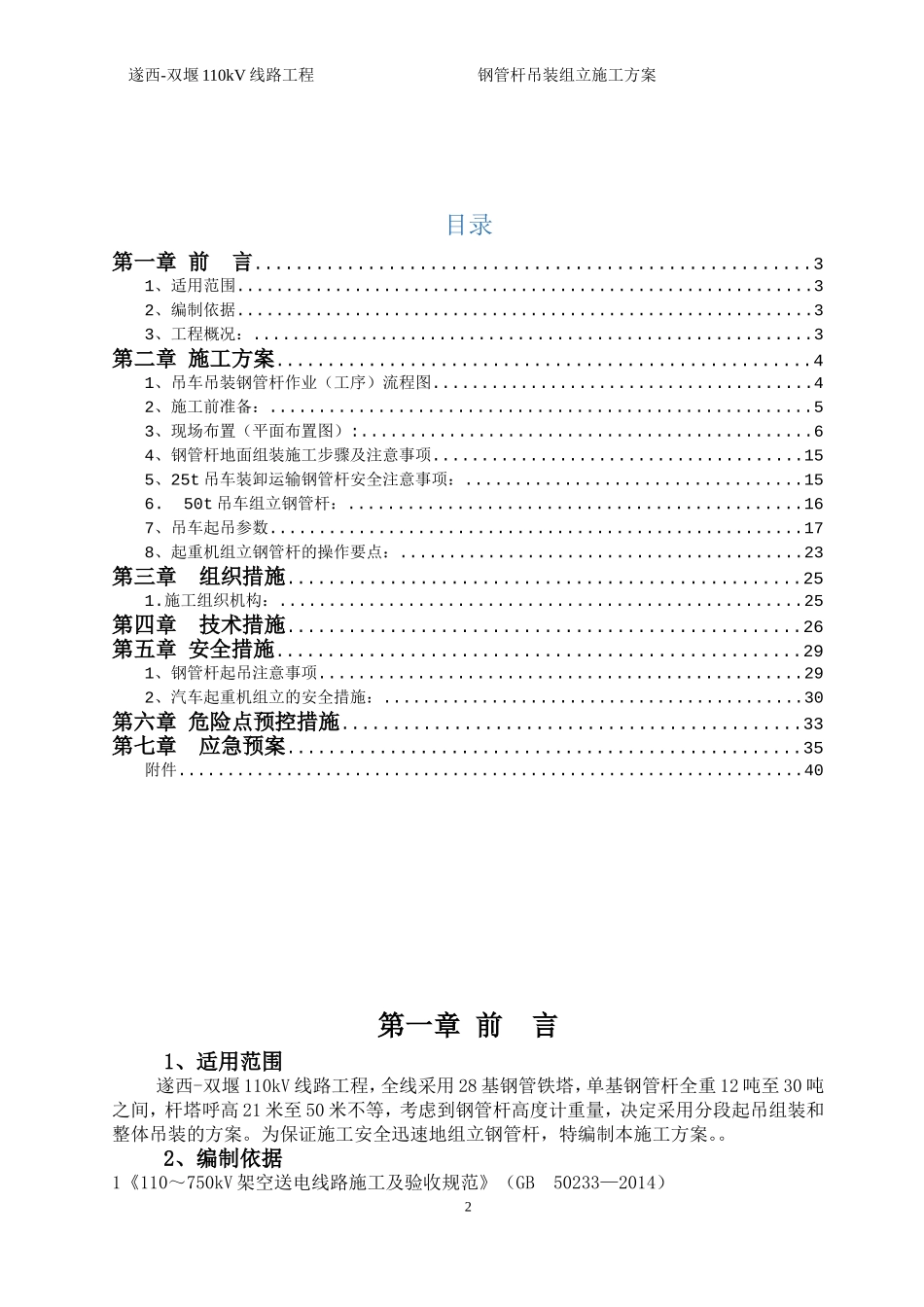

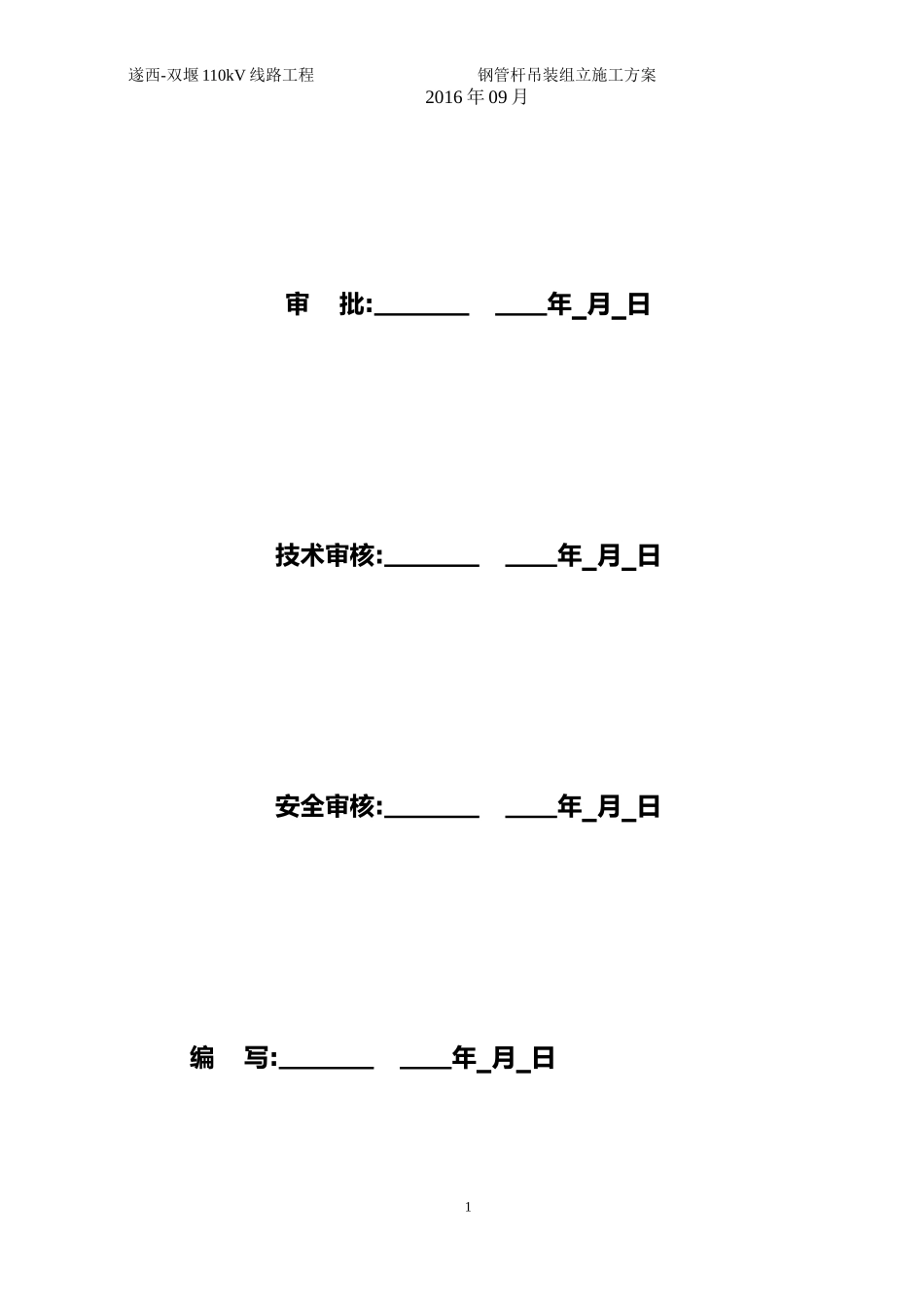

遂宁船山遂西110千伏输变电工程遂西-双堰110kV线路工程钢管杆吊装组立专项施工方案遂宁市江源实业有限公司遂西-双堰110kV线路工程项目部遂西-双堰110kV线路工程钢管杆吊装组立施工方案2016年09月审批:年月日技术审核:年月日安全审核:年月日编写:年月日1遂西-双堰110kV线路工程钢管杆吊装组立施工方案目录第一章前言......................................................31、适用范围...........................................................32、编制依据...........................................................33、工程概况：.........................................................3第二章施工方案....................................................41、吊车吊装钢管杆作业（工序）流程图.......................................42、施工前准备：.......................................................53、现场布置（平面布置图）:..............................................64、钢管杆地面组装施工步骤及注意事项......................................155、25t吊车装卸运输钢管杆安全注意事项：..................................156.50t吊车组立钢管杆：..............................................167、吊车起吊参数......................................................178、起重机组立钢管杆的操作要点：.........................................23第三章组织措施..................................................251.施工组织机构：.....................................................25第四章技术措施..................................................26第五章安全措施...................................................291、钢管杆起吊注意事项.................................................292、汽车起重机组立的安全措施：...........................................30第六章危险点预控措施.............................................33第七章应急预案..................................................35附件................................................................40第一章前言1、适用范围遂西-双堰110kV线路工程，全线采用28基钢管铁塔，单基钢管杆全重12吨至30吨之间，杆塔呼高21米至50米不等，考虑到钢管杆高度计重量，决定采用分段起吊组装和整体吊装的方案。为保证施工安全迅速地组立钢管杆，特编制本施工方案。。2、编制依据1《110～750kV架空送电线路施工及验收规范》（GB50233—2014）2遂西-双堰110kV线路工程钢管杆吊装组立施工方案2《110～500kV架空送电线路工程施工质量及评定规程》（DL/T5168-2002）3《输变电工程安全文明施工标准》（Q/GDW250-2009）4《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)5《国家电网公司电力建设起重机械安全管理重点措施（试行）》(国家电网基建〔2008〕696号)6《国家电网公司基建安全管理规定》【国网（基建/2）173-2015】(关于印发《国家电网公司电网工程施工安全风险识别评估及预控措施管理办法》【国网（基建/3）176-2015】7《国家电网公司电力建设起重机械安全监督管理办法》国家电网安监〔2008〕891号。8《关于印发〈国家电网公司输变电工程质量通病防治工作要求及技术措施〉的通知》（基建质量【2010】19号）9《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（基建安全〔2005〕50号）10《国家电网公司输变电工程标准化施工作业手册》（中国电力出版社出版）11本工程铁塔施工图及设计交底文件等12吊车组立铁塔的塔型塔位地形勘测资料；13吊车的主要起吊参数。3、工程概况：3.1、本标段起于遂西110kV变电站，终于双堰220kV变电站，线路途经南津路绿化带、1号路北侧绿化带、跨过1号路沿道路南侧人行道走线后至遂渝高铁高架桥右拐至桐子坡；沿2号路南侧，至双回路钢管杆分支N33号杆，单回架设至220kV双堰变。双堰线路全长16.755km,其中单回路线路长12.209km，双回路线路长4.546km；其中耐张钢管杆21基，直...
