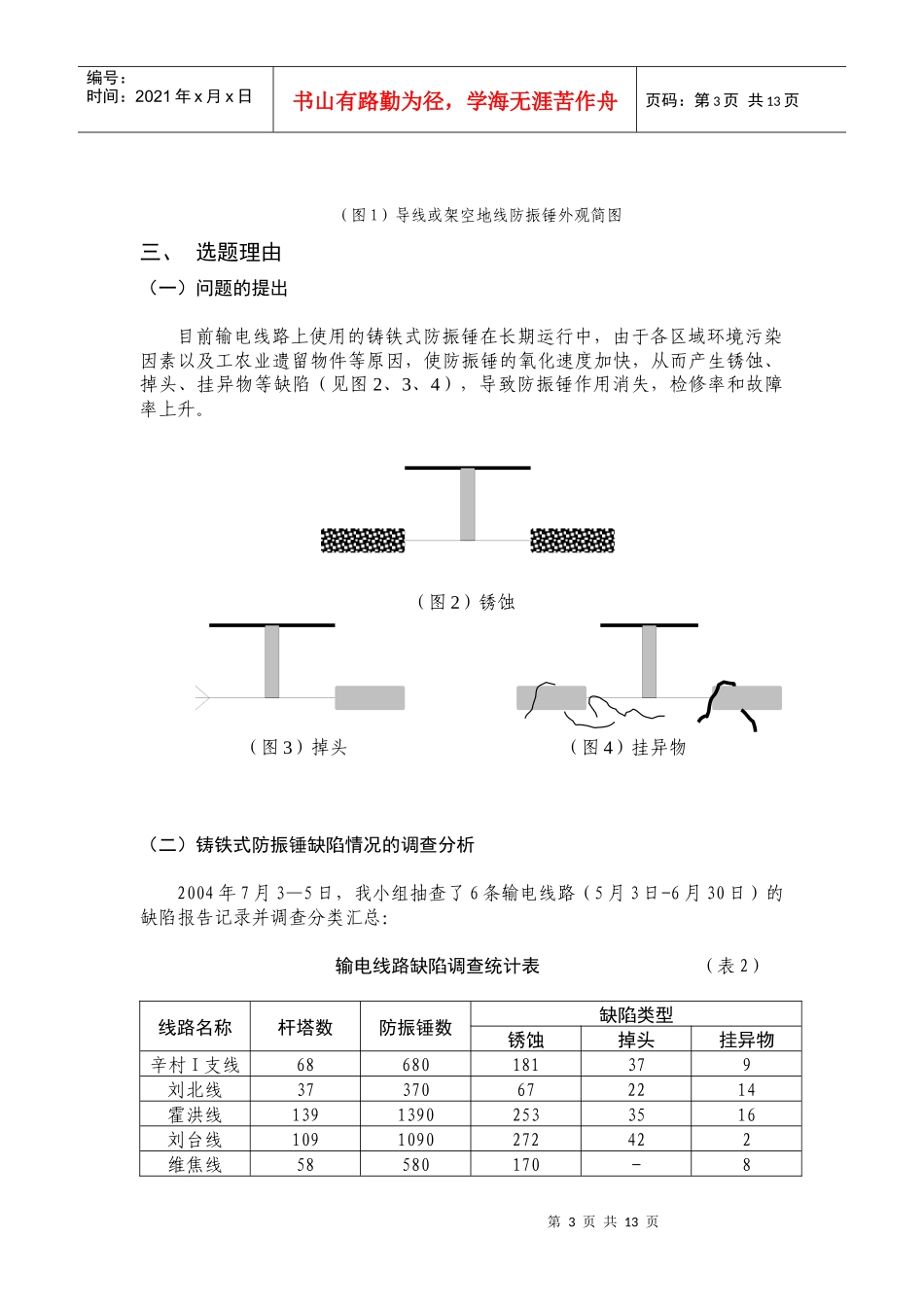

山西电力QC成果发表材料临汾输电输电线路新型防振锤的研制发表人：武爱民师秋平山西省电力公司临汾供电分公司输电工区科技厂QC小组二OO四年十二月第2页共13页锤体钢绞线与锤体连接面导线或架空地线漏水孔钢绞线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、小组简介（表1）小组名称山西省电力公司临汾供电分公司输电工区科技厂QC小组课题类型创新型注册日期2004年6月26日注册号0414成立时间1996年2月活动时间2004年7月~12月组长吴万军出勤率100%课题指导李国光活动课题输电线路新型防振锤的研制序号姓名年龄文化程度小组分工1吴万军39研究生组长2卢钢47大专技术指导、协调3裴毅38大本技术指导、协调4李勇41大专研制、分析实施5李霞42大专研制、分析实施6武爱民36大本研制、分析实施7李三虎34大专研制、分析实施8师秋平36大专资料整理、记录9李涛31大专实施记录二、设备简介山西省临汾输电工区担负着临汾全区110kV—500kV高压输电线路的运行维护和检修工作。管辖66条1500km输电线路，4654基杆塔，防振锤的数量为54300个。防振锤主要适用于35kV—500kV输电线路导线和架空地线上，它的作用是当导线或架空地线振动时，悬挂在导线或架空地线上的防振锤相对运动吸收了导线的振动能量，从而保护导线不会因外力振动而发生故障。由此可见，防振锤是保障输电线路安全运行的一种重要金具。（见图1）第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（图1）导线或架空地线防振锤外观简图三、选题理由（一）问题的提出目前输电线路上使用的铸铁式防振锤在长期运行中，由于各区域环境污染因素以及工农业遗留物件等原因，使防振锤的氧化速度加快，从而产生锈蚀、掉头、挂异物等缺陷（见图2、3、4），导致防振锤作用消失，检修率和故障率上升。（图2）锈蚀（图3）掉头（图4）挂异物（二）铸铁式防振锤缺陷情况的调查分析2004年7月3—5日，我小组抽查了6条输电线路（5月3日-6月30日）的缺陷报告记录并调查分类汇总：输电线路缺陷调查统计表（表2）线路名称杆塔数防振锤数缺陷类型锈蚀掉头挂异物辛村I支线68680181379刘北线37370672214霍洪线13913902533516刘台线1091090272422维焦线58580170-8第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页九王线8383014414-合计49449401087150491286百分比22%3%1%缺陷率26%完好率74%依据统计表画出饼分图：（图5）四、设定课题目标（一）目标值的确定防振锤的完好率由74%提高到98%由柱图显示：（图6）（二）目标值分析1、公司要求输电线路防振锤完好率≥98%；2、如果能研制出一种表面光滑且不生锈的防振锤，即可解决防振锤的锈蚀、掉头、挂异物缺陷，使防振锤完好率＞98%。从饼分图看出，输电线路防振锤完好率仅为74%，缺陷率高达26%；提高防振锤的完好率刻不容缓。完好率第5页共13页第4页共13页新型防振锤方案研制不锈钢材料防振锤研制纯铝材料防振锤研制瓷质材料防振锤编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页五、提出方案并确定最佳方案（一）选择新型防振锤材料1、我小组在图书馆、网上查询和市场调查，没有新型防振锤可借鉴的资料。2、经市场调查，选择出不锈钢材、铝材、瓷材、塑钢、玻璃钢5种材料，为研制新型防振锤的材料。3、经对以上5种材料的试验分析（表面光滑、不生锈、价格比）初步选定研制新型防振锤材料为不锈钢材、铝材和瓷材。（二）新型防振锤材料选择试验分析（图7）1、研制不锈钢材料防振锤的试验分析（表3）试验测算特点分析结论1、制作不锈钢锤体，并进行试验；2、按三种型号防振锤单个重量与不锈钢材质的价格比计算25元/kg①FG-351.8kg×25＝45元；优点：1、能从根本上解决问题;2、不生锈,外部光滑.缺点：造价高、制作难度大，不适合批量生产第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页②FD-34.5kg×25＝112.5元；③FD-45.6kg×25＝140元。1、制作难度大，需铸件技术人员协作；2、需车床技术人员协作；3、外委...
