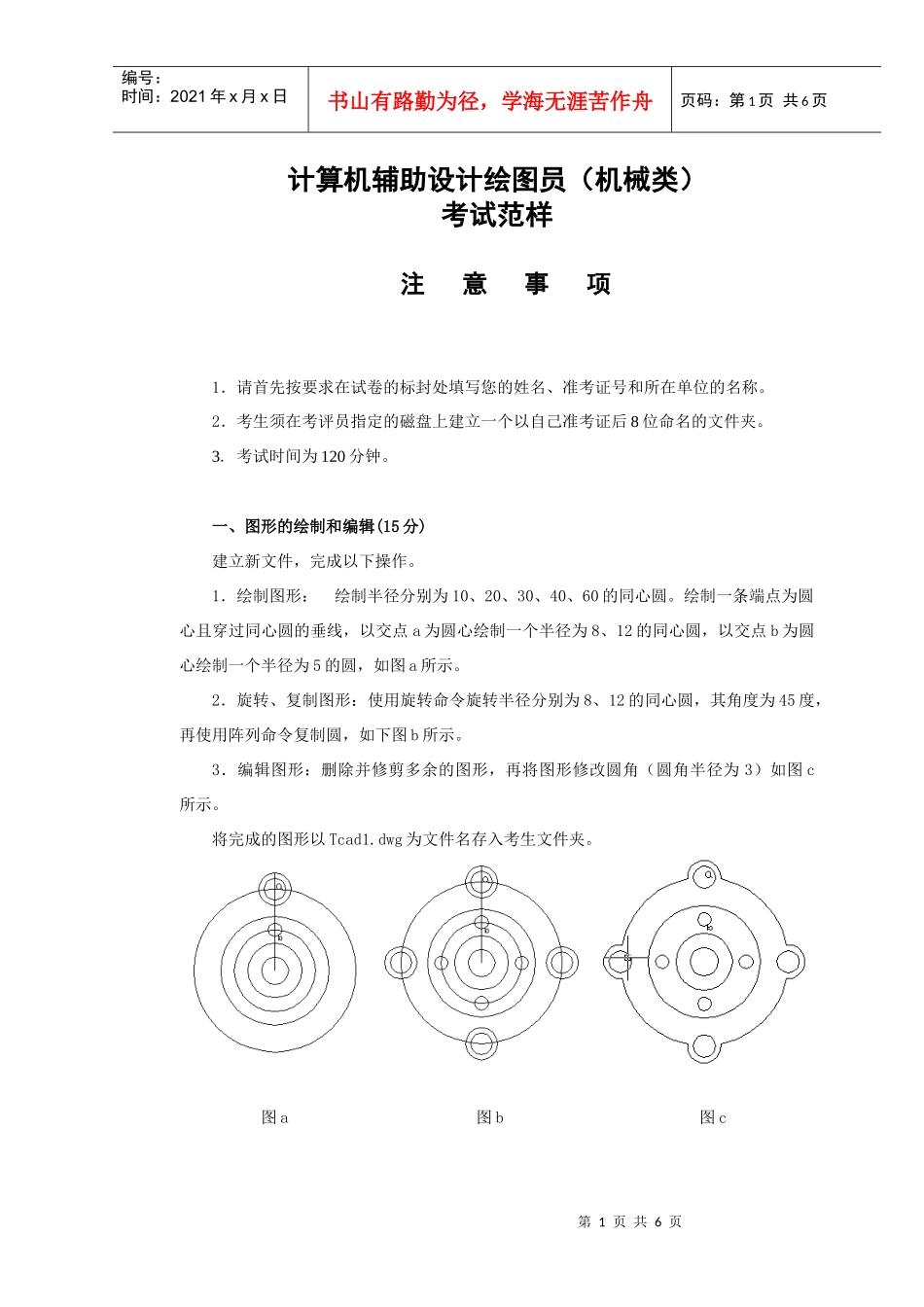

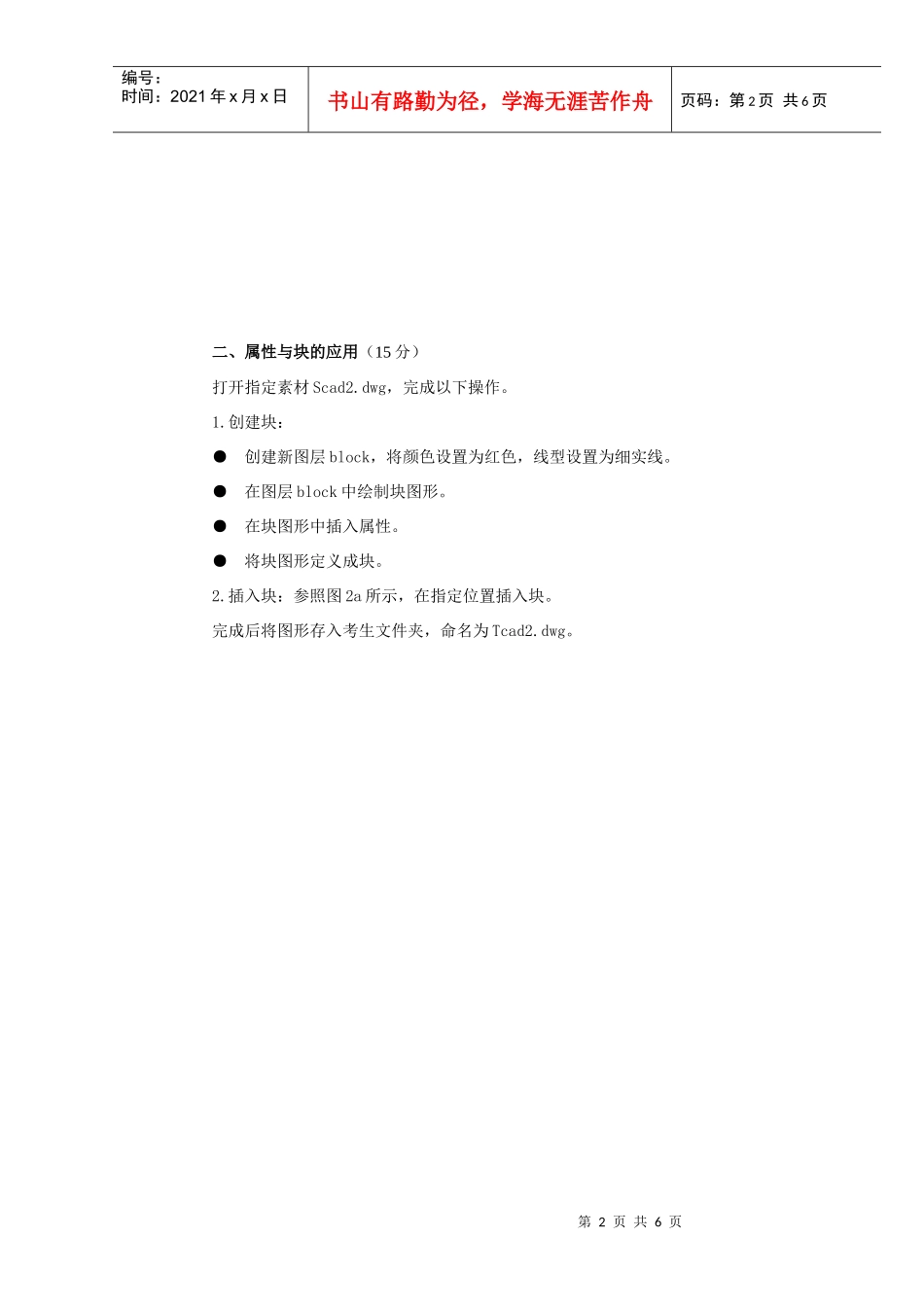

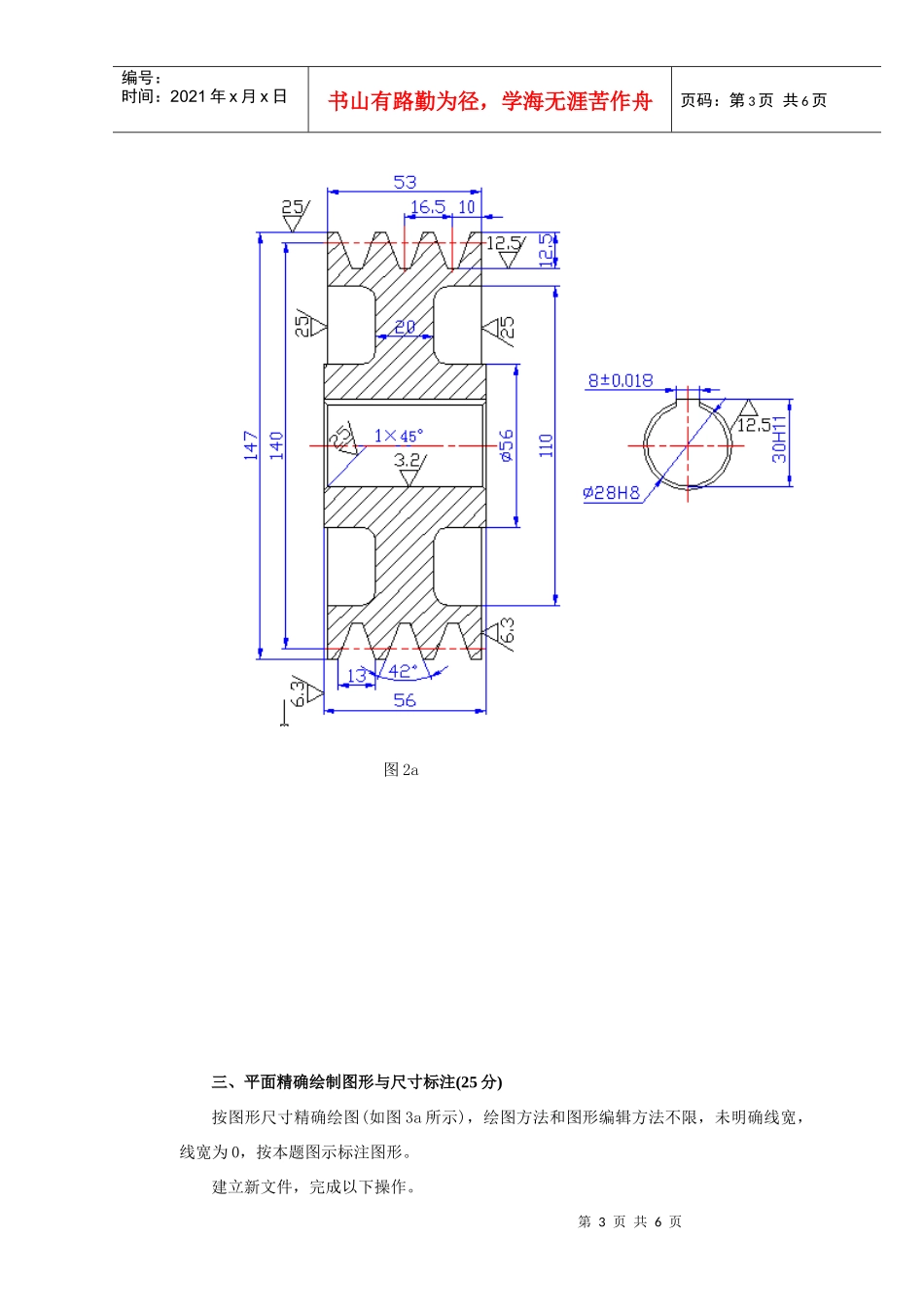

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页计算机辅助设计绘图员（机械类）考试范样注意事项1．请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。2．考生须在考评员指定的磁盘上建立一个以自己准考证后8位命名的文件夹。3.考试时间为120分钟。一、图形的绘制和编辑(15分)建立新文件，完成以下操作。1．绘制图形：绘制半径分别为10、20、30、40、60的同心圆。绘制一条端点为圆心且穿过同心圆的垂线，以交点a为圆心绘制一个半径为8、12的同心圆，以交点b为圆心绘制一个半径为5的圆，如图a所示。2．旋转、复制图形：使用旋转命令旋转半径分别为8、12的同心圆，其角度为45度，再使用阵列命令复制圆，如下图b所示。3．编辑图形：删除并修剪多余的图形，再将图形修改圆角（圆角半径为3）如图c所示。将完成的图形以Tcad1.dwg为文件名存入考生文件夹。图a图b图c第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、属性与块的应用（15分）打开指定素材Scad2.dwg，完成以下操作。1.创建块：●创建新图层block，将颜色设置为红色，线型设置为细实线。●在图层block中绘制块图形。●在块图形中插入属性。●将块图形定义成块。2.插入块：参照图2a所示，在指定位置插入块。完成后将图形存入考生文件夹，命名为Tcad2.dwg。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页图2a三、平面精确绘制图形与尺寸标注(25分)按图形尺寸精确绘图(如图3a所示)，绘图方法和图形编辑方法不限，未明确线宽，线宽为0，按本题图示标注图形。建立新文件，完成以下操作。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页1．设置绘图环境：建立合适的图限及栅格，创建如下图层。●图层L1，线型为Center，颜色为红色，轴线绘制在该层上。●标注层DIM，颜色为紫色，线型为细实线，标注绘制在该层上。●其他图形均创建在默认的图层0上。2．精确绘图：根据试题中的尺寸，利用绘图和修改命令精确绘图。3．尺寸标注：创建合适的标注样式，标注图形。完成后将图形存入考生文件夹，命名为Tcad3.dwg。图3a第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页四、机械图绘制（45分）1．设置绘图环境：建立合适的图限及栅格，创建如下图层。●图层L1，线型为Center2，颜色为红色，轴线绘制在该层上。●图层L2,线型为dashed，颜色设置为洋红色，虚线绘制在该层上。●图层L3,线型为细实线，颜色设置为蓝色，尺寸标注绘制在该层上。●其他图形均创建在默认的图层0上。2．精确绘图：●根据试题标注的尺寸精确绘图，绘图方法和图形编辑方法不限。●未明确线宽者，线宽为0。粗实线线宽为0.30mm。●未注圆角半径为5。3．尺寸标注：创建合适的标注样式，标注图形,如图4a所示。其中，表面粗糙度符号绘制在图层0上，使用插入块的方法注释图形的表面粗糙度。完成后将图形存入考生文件夹，命名为Tcad4.dwg。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页图4a
