第九章protel印制电路板设计与仿真VIP免费

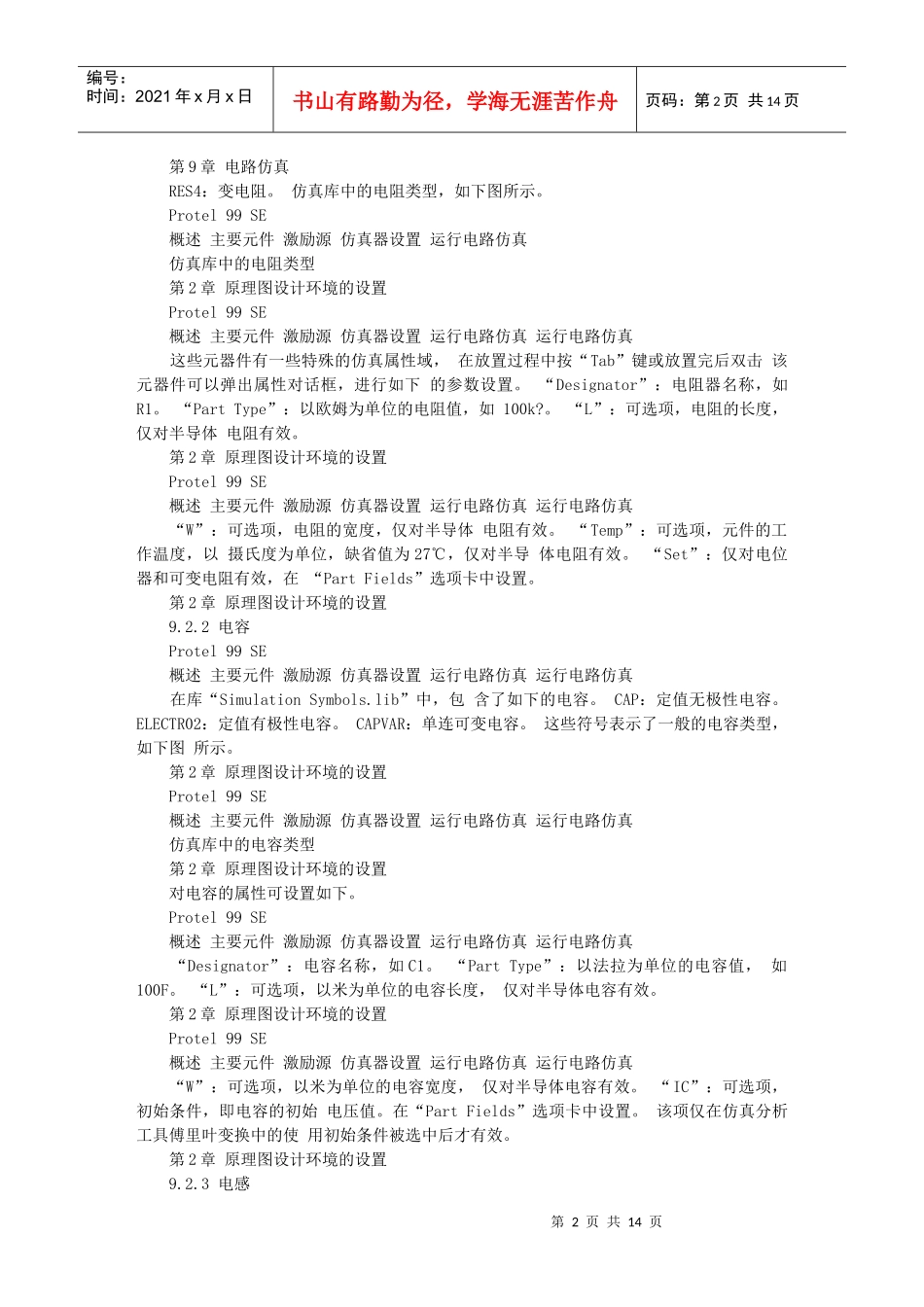

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页本文由hengyangniu贡献ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。第9章电路仿真1Protel99SE概述SIM99仿真库中的主要元件SIM9999仿真库中的激励源仿真器设置运行电路仿真2345第9章电路仿真9.1概述Protel99SE概述主要元件激励源仿真器设置运行电路仿真电路仿真是指在电路模型上所进行的系统性能分析与研究的方法，它所遵循的基本原则是相似原理。电路仿真按电路类型的不同，分析的内容也不同。从构成电路的元器件特性分类，可分为线性网络和非线性网络；从电路中是否包含电容、电感等储能元件分类，可分为电阻网络和动态网络。第9章电路仿真9.1概述Protel99SE概述主要元件激励源仿真器设置运行电路仿真Protel99SE内置了功能完整的SPICE电路仿真软件，内含一个数目庞大的仿真库，能很好地满足设计的需要。Protel99SEAdvancedSIM99是一个功能强大的数/模混合信号电路仿真器，运行在Protel的EDA/Client集成环境下，与ProtelAdvancedSchematic原理图输入程序协同工作，作为AdvancedSchematic的扩展，为用户提供了一个完整的从设计到验证的仿真设计环境。大大提高了电子线路的设计效率。第9章电路仿真9.1概述Protel99SE概述主要元件激励源仿真器设置运行电路仿真在Protel99SE中执行仿真，需要从仿真用元件库中选取并放置所需的元件，连接好原理图，加上激励源，然后单击仿真按钮即可自动开始。作为一个真正的混合信号仿真器，SIM99集成了连续的模拟信号和离散的数字信号，可以同时观察复杂的模拟信号和数字信号波形，并得到电路性能的全部波形。既能进行模拟仿真也能进行数字仿真。第9章电路仿真9.2SIM99仿真库中的主要元件Protel99SE概述主要元件激励源仿真器设置运行电路仿真在SIM99的仿真元件库中，包含了如下一些主要的仿真元器件。9.2.1图纸尺寸在库“SimulationSymbols.lib”中，包含了如下的电阻器。RES：固定电阻。RES2：半导体电阻。POT2：电位器。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第9章电路仿真RES4：变电阻。仿真库中的电阻类型，如下图所示。Protel99SE概述主要元件激励源仿真器设置运行电路仿真仿真库中的电阻类型第2章原理图设计环境的设置Protel99SE概述主要元件激励源仿真器设置运行电路仿真运行电路仿真这些元器件有一些特殊的仿真属性域，在放置过程中按“Tab”键或放置完后双击该元器件可以弹出属性对话框，进行如下的参数设置。“Designator”：电阻器名称，如R1。“PartType”：以欧姆为单位的电阻值，如100k?。“L”：可选项，电阻的长度，仅对半导体电阻有效。第2章原理图设计环境的设置Protel99SE概述主要元件激励源仿真器设置运行电路仿真运行电路仿真“W”：可选项，电阻的宽度，仅对半导体电阻有效。“Temp”：可选项，元件的工作温度，以摄氏度为单位，缺省值为27℃，仅对半导体电阻有效。“Set”：仅对电位器和可变电阻有效，在“PartFields”选项卡中设置。第2章原理图设计环境的设置9.2.2电容Protel99SE概述主要元件激励源仿真器设置运行电路仿真运行电路仿真在库“SimulationSymbols.lib”中，包含了如下的电容。CAP：定值无极性电容。ELECTR02：定值有极性电容。CAPVAR：单连可变电容。这些符号表示了一般的电容类型，如下图所示。第2章原理图设计环境的设置Protel99SE概述主要元件激励源仿真器设置运行电路仿真运行电路仿真仿真库中的电容类型第2章原理图设计环境的设置对电容的属性可设置如下。Protel99SE概述主要元件激励源仿真器设置运行电路仿真运行电路仿真“Designator”：电容名称，如C1。“PartType”：以法拉为单位的电容值，如100F。“L”：可选项，以米为单位的电容长度，仅对半导体电容有效。第2章原理图设计环境的设置Protel99SE概述主要元件激励源仿真器设置运行电路仿真运行电路仿真“W”：可选项，以米为单位的电容宽度，仅对半导体电容有效。“IC”：可选项，初始条件，即电容的初始电压值。在“PartFields”选项卡中设置。该项仅在仿真分析...
