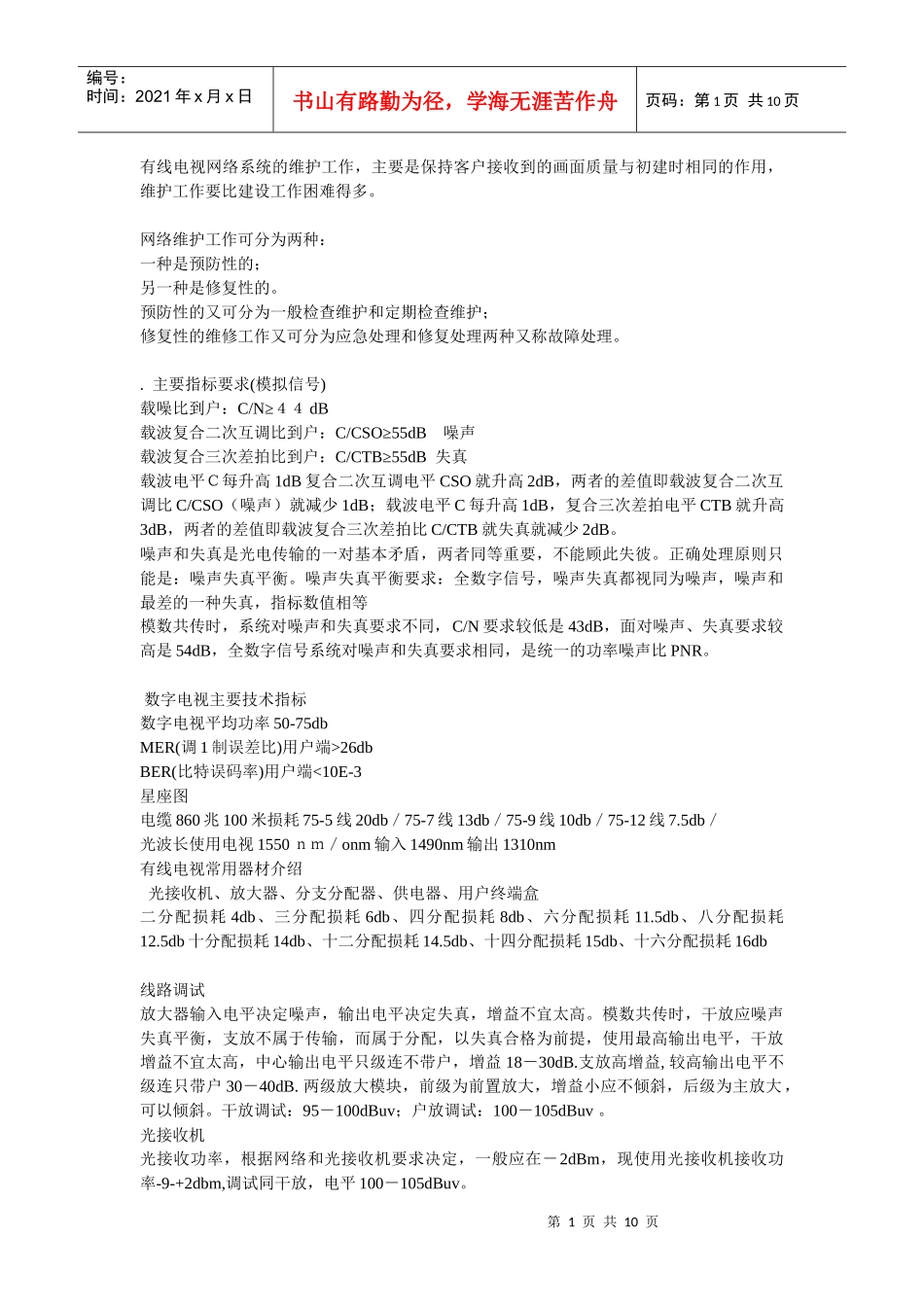

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页有线电视网络系统的维护工作，主要是保持客户接收到的画面质量与初建时相同的作用，维护工作要比建设工作困难得多。网络维护工作可分为两种：一种是预防性的；另一种是修复性的。预防性的又可分为一般检查维护和定期检查维护；修复性的维修工作又可分为应急处理和修复处理两种又称故障处理。.主要指标要求(模拟信号)载噪比到户：C/N≥４４dB载波复合二次互调比到户：C/CSO≥55dB噪声载波复合三次差拍比到户：C/CTB≥55dB失真载波电平Ｃ每升高1dB复合二次互调电平CSO就升高2dB，两者的差值即载波复合二次互调比C/CSO（噪声）就减少1dB；载波电平C每升高1dB，复合三次差拍电平CTB就升高3dB，两者的差值即载波复合三次差拍比C/CTB就失真就减少2dB。噪声和失真是光电传输的一对基本矛盾，两者同等重要，不能顾此失彼。正确处理原则只能是：噪声失真平衡。噪声失真平衡要求：全数字信号，噪声失真都视同为噪声，噪声和最差的一种失真，指标数值相等模数共传时，系统对噪声和失真要求不同，C/N要求较低是43dB，面对噪声、失真要求较高是54dB，全数字信号系统对噪声和失真要求相同，是统一的功率噪声比PNR。数字电视主要技术指标数字电视平均功率50-75dbMER(调1制误差比)用户端>26dbBER(比特误码率)用户端<10E-3星座图电缆860兆100米损耗75-5线20db／75-7线13db／75-9线10db／75-12线7.5db／光波长使用电视1550ｎｍ／onm输入1490nm输出1310nm有线电视常用器材介绍光接收机、放大器、分支分配器、供电器、用户终端盒二分配损耗4db、三分配损耗6db、四分配损耗8db、六分配损耗11.5db、八分配损耗12.5db十分配损耗14db、十二分配损耗14.5db、十四分配损耗15db、十六分配损耗16db线路调试放大器输入电平决定噪声，输出电平决定失真，增益不宜太高。模数共传时，干放应噪声失真平衡，支放不属于传输，而属于分配，以失真合格为前提，使用最高输出电平，干放增益不宜太高，中心输出电平只级连不带户，增益18－30dB.支放高增益,较高输出电平不级连只带户30－40dB.两级放大模块，前级为前置放大，增益小应不倾斜，后级为主放大，可以倾斜。干放调试：95－100dBuv；户放调试：100－105dBuv。光接收机光接收功率，根据网络和光接收机要求决定，一般应在－2dBm，现使用光接收机接收功率-9-+2dbm,调试同干放，电平100－105dBuv。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页光纤接头应用SC/APC，少用FC/APC，不用PC。应定期清洁，最少半年一次。干线、支线，使用5/8－24连接器（针型掏空），不使用F头，做好防水处理。故障处理连接故障有线电视系统有成千上万个光电连接器，从一定意义上讲，有线电视工程就是接头工程。无论调试、排除故障，首先要解决的问题就是连接。光缆及其连接故障无光功率a.连接错误：使用红外线仪或在线测量光功率查线、纠错；光设备与终端盒、配线架之间的跳线连接是否正确；终端盒、配线架内，尾纤熔接是否正确，尾纤光纤插头对应的法兰盘是否正确；光缆接续盒内，光缆、尾缆熔接是否正确光功率低a.接触不良光连接器，常因结构不精密、环境不清洁、接插不彻底，造成接触不良；事先应选择SC/APC光连接器、选择结构精密插入损耗小的光连接器；施工时应十分注意工作环境的清洁和操作者手的清洁；接插前，光纤插头、光法兰盘的软塑料帽不可打开；接插时，要先清洁、后接插。如果确认是某个光连接器接触不良，只处理跳线的光纤插头又不见效时，应该将设备内的光纤插头拔下来清洁，同时清洁光法兰盘的通孔。对准插槽接插时，一定要听到“咔巴”响声；光连接器的工作环境，应低粉尘、无油污；正常运行中，至少每半年，应清洁一次光连接器。b.微弯损耗光纤、跳线、尾纤如有小弯、死弯，将造成损耗增大，1310nm较轻、1550nm较重。施工时，严格注意光纤、跳线、尾纤顺畅、自然，不允许有小弯、死弯发生；近处，眼观；远处，用OTDR查找损耗突变处；室外光缆线路，顺线路观察，光缆、尾缆有无死弯，接续盒、光节点的光缆、尾缆有无脱出。c.光纤损...
