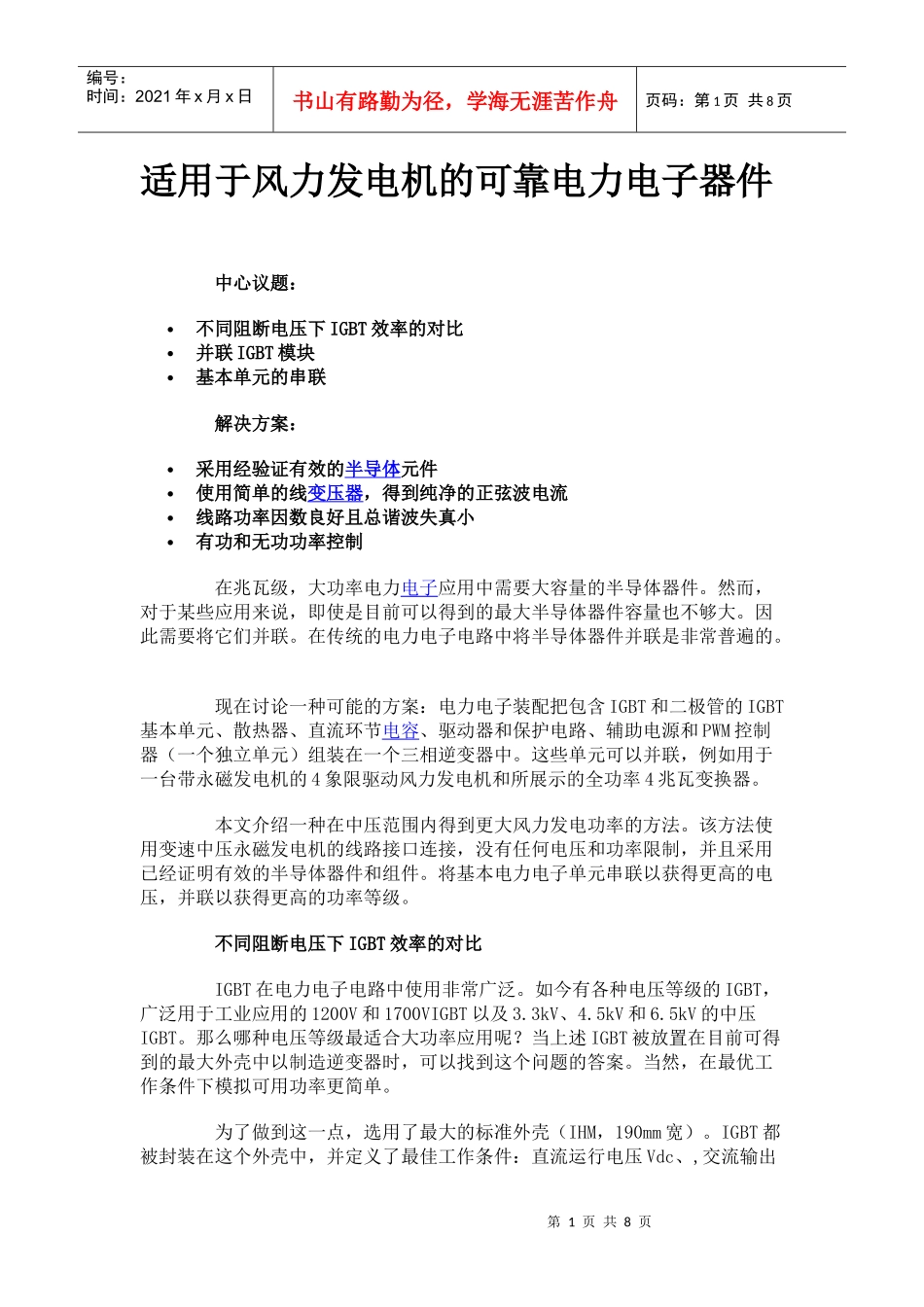

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页适用于风力发电机的可靠电力电子器件中心议题：不同阻断电压下IGBT效率的对比并联IGBT模块基本单元的串联解决方案：采用经验证有效的半导体元件使用简单的线变压器，得到纯净的正弦波电流线路功率因数良好且总谐波失真小有功和无功功率控制在兆瓦级，大功率电力电子应用中需要大容量的半导体器件。然而，对于某些应用来说，即使是目前可以得到的最大半导体器件容量也不够大。因此需要将它们并联。在传统的电力电子电路中将半导体器件并联是非常普遍的。现在讨论一种可能的方案：电力电子装配把包含IGBT和二极管的IGBT基本单元、散热器、直流环节电容、驱动器和保护电路、辅助电源和PWM控制器（一个独立单元）组装在一个三相逆变器中。这些单元可以并联，例如用于一台带永磁发电机的4象限驱动风力发电机和所展示的全功率4兆瓦变换器。本文介绍一种在中压范围内得到更大风力发电功率的方法。该方法使用变速中压永磁发电机的线路接口连接，没有任何电压和功率限制，并且采用已经证明有效的半导体器件和组件。将基本电力电子单元串联以获得更高的电压，并联以获得更高的功率等级。不同阻断电压下IGBT效率的对比IGBT在电力电子电路中使用非常广泛。如今有各种电压等级的IGBT，广泛用于工业应用的1200V和1700VIGBT以及3.3kV、4.5kV和6.5kV的中压IGBT。那么哪种电压等级最适合大功率应用呢？当上述IGBT被放置在目前可得到的最大外壳中以制造逆变器时，可以找到这个问题的答案。当然，在最优工作条件下模拟可用功率更简单。为了做到这一点，选用了最大的标准外壳（IHM，190mm宽）。IGBT都被封装在这个外壳中，并定义了最佳工作条件：直流运行电压Vdc、,交流输出第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页电压Vac、载波开关频率3.6kHz以及尽可能好的冷却条件。图1显示了基于给定参数而计算出的不同IGBT的可用功率。结果显示，采用3.3kV、1200A独立模块得到的最大功率约为采用1.7kV、2400AIGBT所得功率的一半。相比之下，6.5kV、600AIGBT模块所提供的功率仅为1.7kVIGBT的四分之一。产生这一结果的原因是IGBT模块的损耗。如果计算图2中三个变换器的效率，可以看到损耗比为1:2:4。对于这个对比，我们使用了相同的载波开关频率fsw=3.6kHz。这使得我们有机会采用相对较小的滤波器设计逆变器。使用不同的载波开关频率，将导致所用的输出正弦滤波器不同。基于上述种种原因，可以看出，采用1.7kVIGBT可实现最大效率，它是一款单位模块价格非常合理的标准工业产品。不同阻断电压下IGBT效率的对比.运行条件是：fsw=3,6KHz、cosφ=0.9，相同模块和冷却条件下三相逆变器的运行1.7kVIGBT封装在不同的模块外壳中。为了对比，我们可以采用最大的单管模块IHM2.4kA、1.7kV，将两个这样的模块和一个尺寸与长度相近的双管模块SKiiP1513GB172做比较。如果两个SKiiP在散热器上背靠背放置，则可得到一个电流是2x1.5kA=3.0kA的半桥（外壳温度=25℃时），或者电流为2.25kA的半桥（外壳温度为70℃时）。两个单管模块将提供一个2.4kA的半桥。比较计算的结果可以看到，与放置在最大外壳中的标准模块相比，采用SKiiP的方案可在整个开关频率范围内提供更高的输出电流。可用逆变器输出功率与开关频率的关系见图3。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图4配备了1800kVA基本单元的示例如果采用了更强大的SKiiP模块，如使用氮化铝作为陶瓷基板的SKiiP1.8kA,1.7kV，可从三相逆变器获得更高的功率，即1800kVA。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页并联IGBT模块以下方案对于IGBT模块的并联运行是可行的。⑴一台三相逆变器用于整个功率的提供，相脚是由许多并联的IGBT模块和一个强大的驱动器组成。每个IGBT模块必须有自己的栅极电阻与对称直流环节和交流输出连接。[1]⑵三相IGBT基本单元硬并联。整个系统是通过一台控制器及其PWM信号控制。所有三相逆变器...
