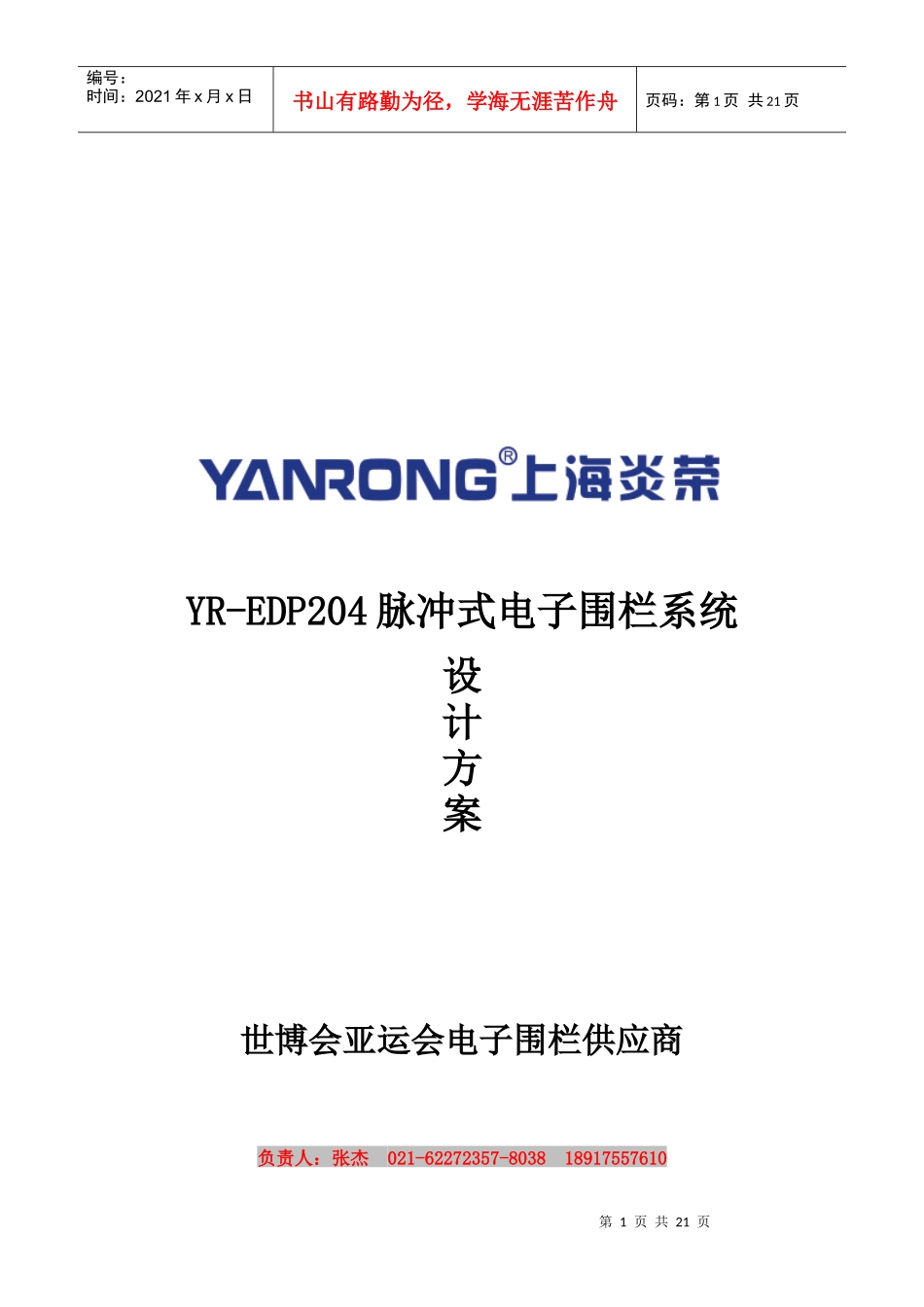

第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页YR-EDP204脉冲式电子围栏系统设计方案世博会亚运会电子围栏供应商负责人:张杰021-62272357-803818917557610第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页目录一、上海炎荣电子围栏系统设计方案…………………………………………………………31.设计依据2.上海炎荣脉冲式电子围栏系统工作原理3.上海炎荣脉冲式电子围栏报警原理4.上海炎荣脉冲式电子围栏系统主要功能5.上海炎荣脉冲式电子围栏系统设计思想6.上海炎荣脉冲式电子围栏设计方案说明7.上海炎荣脉冲式电子围栏系统特点8.上海炎荣脉冲式电子围栏的制作和安装要求二、上海炎荣脉冲式电子围栏系统主要设备参数……………………………………………111.高压电子脉冲式探测器YR-EDP204三、上海炎荣电子围栏系统的使用与维护……………………………………………………131.使用2.维护四、上海炎荣电子围栏系统的售后……………………………………………………………14五、部分成功案例………………………………………………………………………………15一、上海炎荣脉冲式电子围栏系统设计方案1、设计依据第3页共21页第2页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共21页《安全防范工程技术规范》GB50348-2004《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005《防盗报警控制器通用技术条件》GB12663-2001《安全防范工程技术规范》GB50348-2004《入侵探测器第1部分:通用要求》GB10408.1-2000《入侵探测器第4部分:主动红外入侵探测器》GB10408.4-2000《防盗报警控制器通用技术条件》GB12663-2001《安全防范系统验收规则》GA308-2001《安全防范工程程序与要求》GA/T75-94《入侵报警系统技术要求》GA/T368-2001《报警系统电源装置、测试方法和性能规范》GB/T15408-1994《安全防盗报警设备安全要求和试验方法》GB/T16796-1997《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000《弱电工程通用技术标书》DG/TJ08-603-2002《智能建筑弱电工程设计施工图集》《电气装置安装工程电缆线路施工及验收规范》GB50168-92《建筑物防雷设计规范》GB50057-94《安全防范工程程序与要求》GA/T75-94《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-88第4页共21页第3页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共21页2、上海炎荣脉冲式电子围栏系统工作原理上海炎荣电子围栏系统,设置在非出入通道的周边区域,形成一道“电子围墙”屏障,担负着安全与保卫工作。当有人非法翻越围墙或破坏,脉冲探测器可立即将警情传送到管理中心,管理中心对报警信号进行接收和处理,电脑上跳出的电子地图上显示出入侵区域;同时,外接的声光报警器开始报警;同时,与监控系统联动,监控屏幕上跳出入侵区域的现场实时画面;中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后,对报警主机及脉冲探测器的报警状态进行恢复。现场报警同时也能警号报警,提醒附近人员注意,协助保安人员。上海炎荣电子围栏系统是安防系统的第一道防线,也是最重要的一道防线。第5页共21页第4页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共21页上海炎荣脉冲式电子围栏系统图:3、上海炎荣脉冲式电子围栏报警原理上海炎荣脉冲式电子围栏由前端设备(金属部分与电子部分)和终端控制部分组成。前端设备有:终端杆、中间杆、承力杆、收紧器、合金线、避雷器、警示牌、高压线、脉冲探测器等组成。终端设备有:中心控制键盘、中心报警控制软件组成(也可以是由报警主机系统组成)上海炎荣电子围栏系统主要由高压电子脉冲式探测器和电子围栏前端两部分组成,脉冲探测器输出脉冲电频信号,分别有发射和接收...
