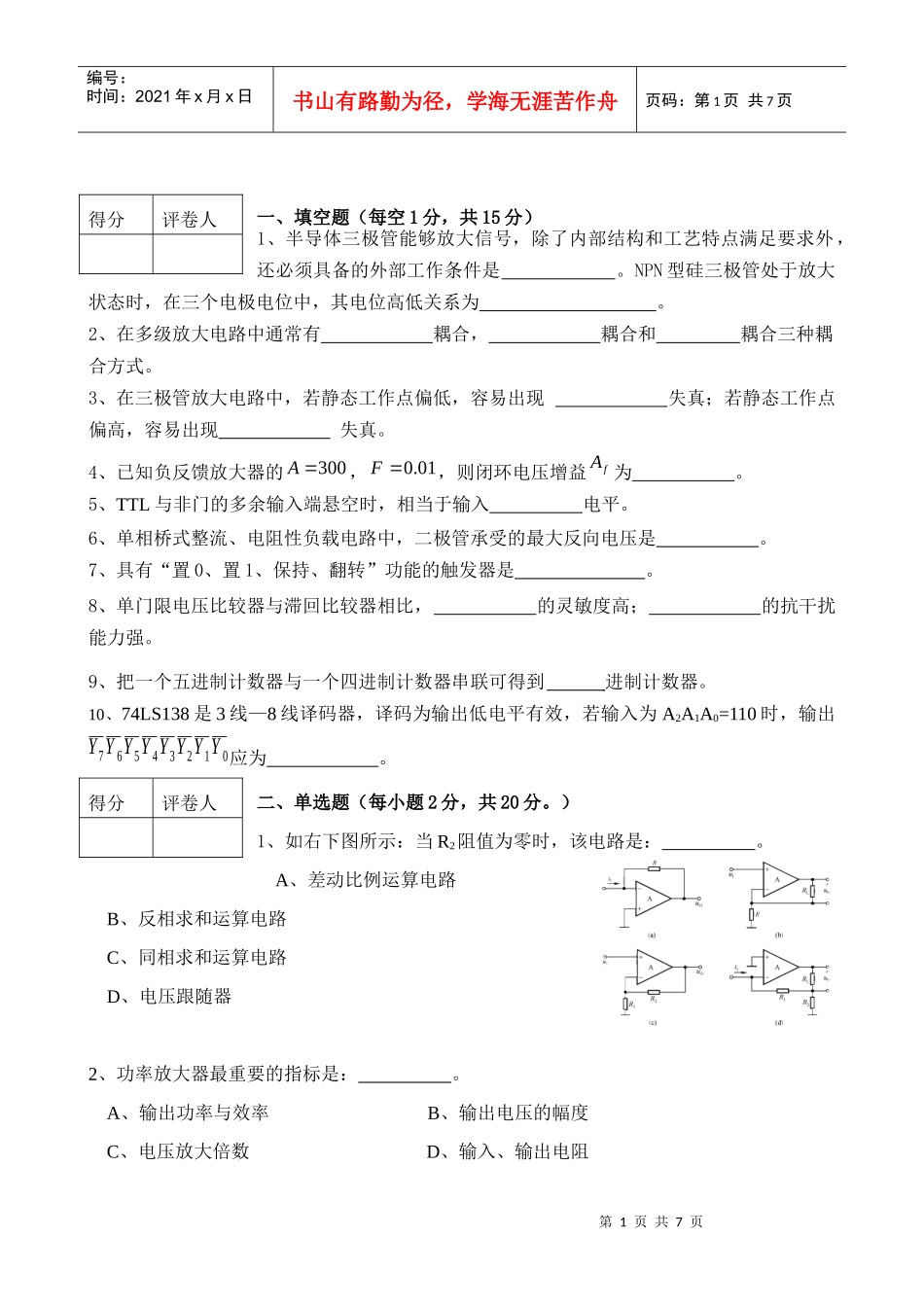

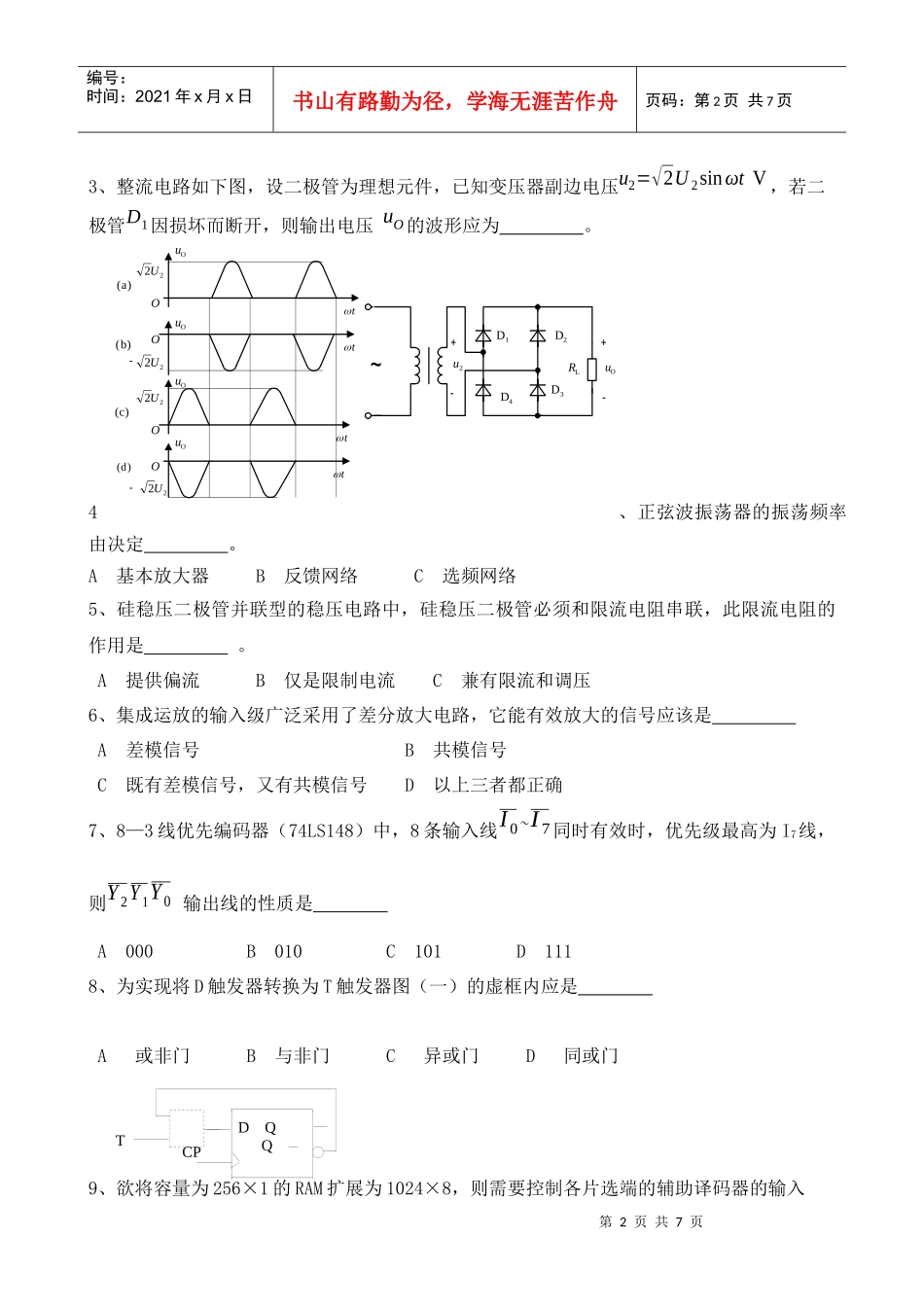

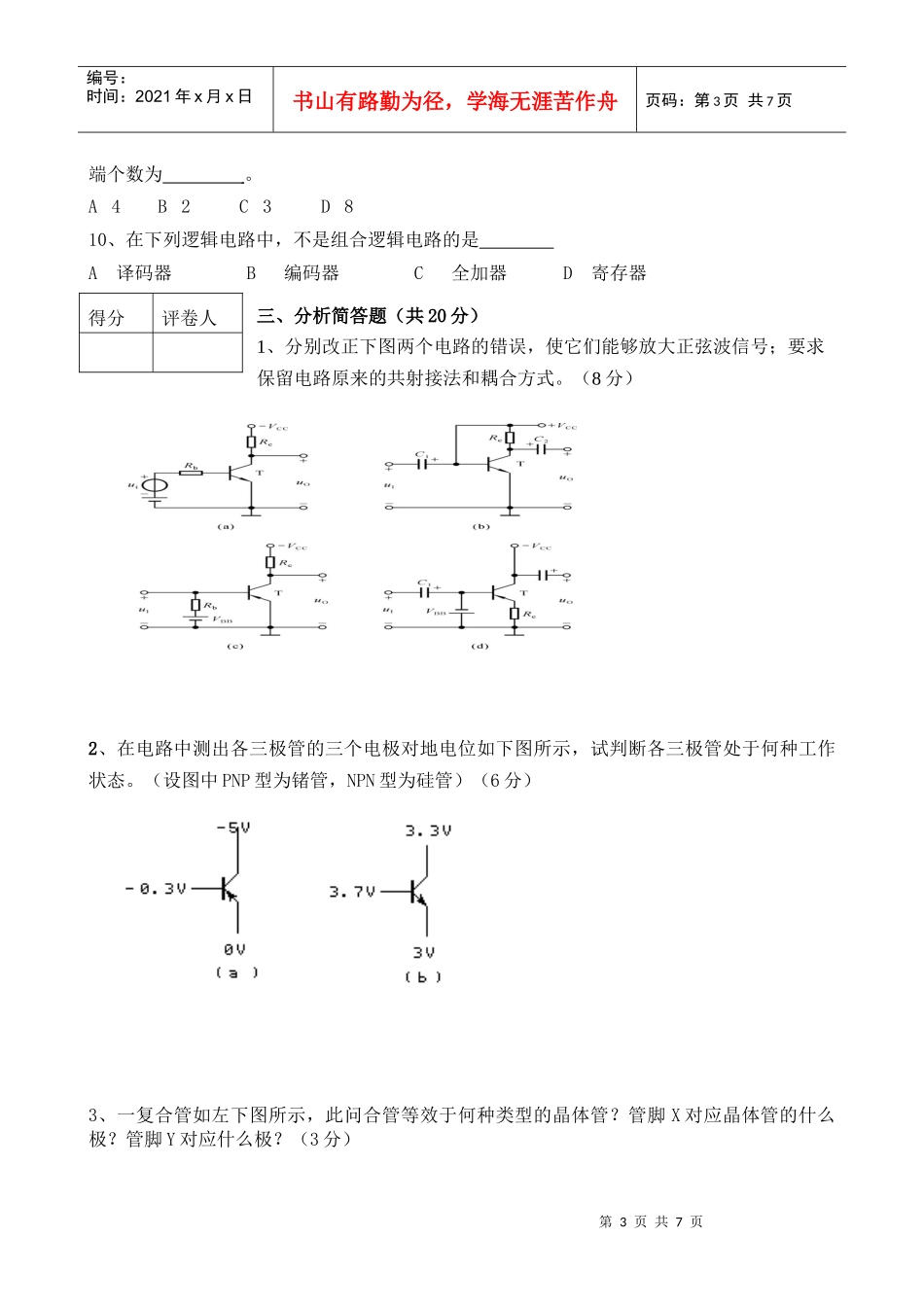

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、填空题（每空1分，共15分）1、半导体三极管能够放大信号，除了内部结构和工艺特点满足要求外，还必须具备的外部工作条件是。NPN型硅三极管处于放大状态时，在三个电极电位中，其电位高低关系为。2、在多级放大电路中通常有耦合，耦合和耦合三种耦合方式。3、在三极管放大电路中，若静态工作点偏低，容易出现失真；若静态工作点偏高，容易出现失真。4、已知负反馈放大器的，，则闭环电压增益为。5、TTL与非门的多余输入端悬空时，相当于输入电平。6、单相桥式整流、电阻性负载电路中，二极管承受的最大反向电压是。7、具有“置0、置1、保持、翻转”功能的触发器是。8、单门限电压比较器与滞回比较器相比，的灵敏度高；的抗干扰能力强。9、把一个五进制计数器与一个四进制计数器串联可得到进制计数器。10、74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出Y7Y6Y5Y4Y3Y2Y1Y0应为。二、单选题（每小题2分，共20分。）1、如右下图所示：当R2阻值为零时，该电路是：。A、差动比例运算电路B、反相求和运算电路C、同相求和运算电路D、电压跟随器2、功率放大器最重要的指标是：。A、输出功率与效率B、输出电压的幅度C、电压放大倍数D、输入、输出电阻得分评卷人300A01.0FfA得分评卷人第2页共7页第1页共7页TCPDQQ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3、整流电路如下图，设二极管为理想元件，已知变压器副边电压u2=√2U2sinωtV，若二极管D1因损坏而断开，则输出电压uO的波形应为。4、正弦波振荡器的振荡频率由决定。A基本放大器B反馈网络C选频网络5、硅稳压二极管并联型的稳压电路中，硅稳压二极管必须和限流电阻串联，此限流电阻的作用是。A提供偏流B仅是限制电流C兼有限流和调压6、集成运放的输入级广泛采用了差分放大电路，它能有效放大的信号应该是A差模信号B共模信号C既有差模信号，又有共模信号D以上三者都正确7、8—3线优先编码器（74LS148）中，8条输入线I0~I7同时有效时，优先级最高为I7线，则Y2Y1Y0输出线的性质是A000B010C101D1118、为实现将D触发器转换为T触发器图（一）的虚框内应是A或非门B与非门C异或门D同或门9、欲将容量为256×1的RAM扩展为1024×8，则需要控制各片选端的辅助译码器的输入RLu222U22U－22U－22UttttuOuOuOuOuOD1D2D4D3~()a()b(c)(d)OOOO+-+-第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页端个数为。A4B2C3D810、在下列逻辑电路中，不是组合逻辑电路的是A译码器B编码器C全加器D寄存器三、分析简答题（共20分）1、分别改正下图两个电路的错误，使它们能够放大正弦波信号；要求保留电路原来的共射接法和耦合方式。（8分）2、在电路中测出各三极管的三个电极对地电位如下图所示，试判断各三极管处于何种工作状态。（设图中PNP型为锗管，NPN型为硅管）（6分）3、一复合管如左下图所示，此问合管等效于何种类型的晶体管？管脚X对应晶体管的什么极？管脚Y对应什么极？（3分）得分评卷人第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页4、电路如右下图所示，若要构成一阶高通滤波器，Z1和Z2应为何种性质的元件？（3分）四、计算题（共20分）1、图示电路中，β=60。求：(1)静态工作点（6分）；（2）Ri、Ro、Au（6分）2、电路如下图所示，试求的表达式。（本小题8分）得分评卷人ou第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页五、设计题（本题共15分）1．请用74LS138和相应的与非门设计一个三变量的多数表决电路。。具体要求如下：（1）输入变量A、B、C为高电平时表示赞同提案（2）当有多数赞同票时提案通过，输出高电平。74LS138的逻辑功能及引脚图如下：74LS138译码器真值表A2A1A0输出0××××全1×1×××全110000，其余为110，其余为1得分评卷人TS21SS00YimiimY第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
