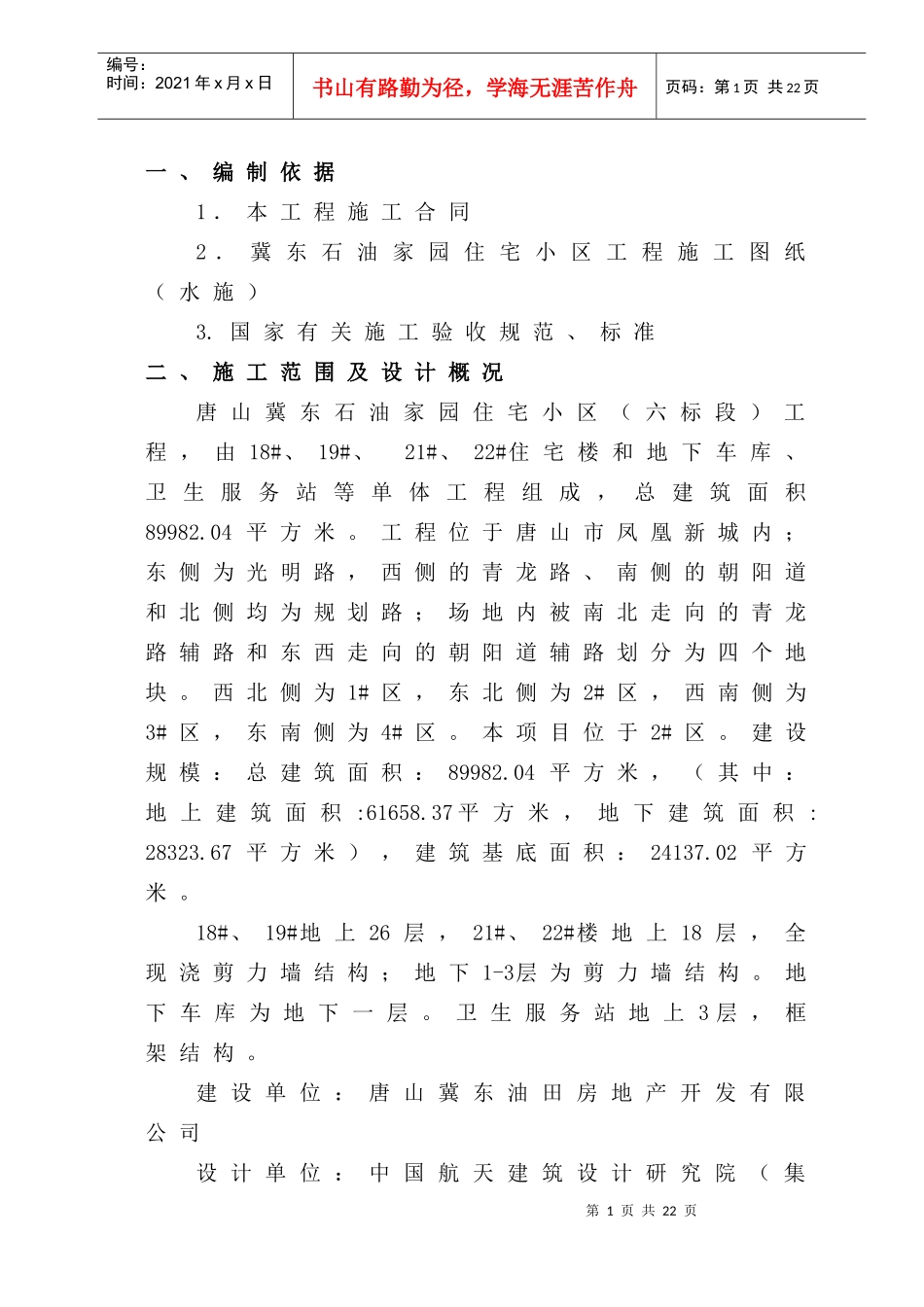

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页一、编制依据1．本工程施工合同2．冀东石油家园住宅小区工程施工图纸（水施）3.国家有关施工验收规范、标准二、施工范围及设计概况唐山冀东石油家园住宅小区（六标段）工程，由18#、19#、21#、22#住宅楼和地下车库、卫生服务站等单体工程组成，总建筑面积89982.04平方米。工程位于唐山市凤凰新城内；东侧为光明路，西侧的青龙路、南侧的朝阳道和北侧均为规划路；场地内被南北走向的青龙路辅路和东西走向的朝阳道辅路划分为四个地块。西北侧为1#区，东北侧为2#区，西南侧为3#区，东南侧为4#区。本项目位于2#区。建设规模：总建筑面积：89982.04平方米，（其中：地上建筑面积:61658.37平方米，地下建筑面积:28323.67平方米），建筑基底面积：24137.02平方米。18#、19#地上26层，21#、22#楼地上18层，全现浇剪力墙结构；地下1-3层为剪力墙结构。地下车库为地下一层。卫生服务站地上3层，框架结构。建设单位：唐山冀东油田房地产开发有限公司设计单位：中国航天建筑设计研究院（集第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页团）监理单位：大连市工程建设监理有限公司1.给水系统水源：本工程给水水源采用二路市政自来水供给，两根给水引入管管径分别为DN250、DN200，供水压力约为0.20MPa。经倒流防止器和水表计量后，在本工程区域内设置DN300的生活、消防联合供水管网。所供给水的水质符合现行国家标准《生活饮用水卫生标准》GB5749-2006的要求。给水方式：本建筑物给水分区为低区（1～3层）、中区（4～14层）、高区（15～26层）三个分区。其中低区由小区环状管网直接供给，中区和高区由2区地下车库的1#泵房供给，入户给水压力控制在0.1MPa～0.3MPa。中区和高区供水压力超过0.3MPa的用户在进水管上设置可调式减压阀，阀后压力0.3MPa。2、排水系统（1）18#、19#楼生活污水、废水每日最高排水量均为53.3m3/d；21#、22#楼及卫生服务站生活污水、废水每日最高排水量为72.30m3/d。本工程生活污废、水采用合流制，室内±0.000以上污废水重力自流排入室外污水管。地下室废水先排入地下集水池，再经潜水泵排入室外污水管。社区卫生服务站医疗污水需经小区一体化处理设备处理后方能排至化粪池，一体化设备的具体位置见总图水施。其它污水直接排入室外化粪池。（2）屋面雨水排水系统本工程的屋面雨水排除采用87型雨水斗，雨水斗的设置满足50年重现期的雨水量。屋面雨水采用内排水方式。屋面雨水经雨水斗和室内雨水管排至第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页室外散水。（3）消防给水系统本工程室内消火栓系统及自动喷水灭火系统均采用临时高压制，设置集中的消防加压泵房和400m³消防水池。其位置在2区地下层的设备房内；在2区8#楼的屋顶层（工程各建筑物的最高处）设置有效容积18m³的高位消防水箱和一套消防增压稳压设备，以保证火灾初期前10min的室内消火栓给水系统和自动喷水灭火系统的流量和压力需求。本建筑耐火等级为一级，按一类公共建筑综合楼进行消防给水设计。（4）自动喷水灭火系统：本建筑地下一层至地下二层为储藏室，地上公共部分为社区卫生服务站。应设湿式自动喷水灭火系统。本建筑按中危险级Ⅰ级设计。移动式灭火器配置：本建筑地下室为戊类储藏室，地上公共部分为社区卫生服务站，按A类火灾中危险级设置手提式灭火器三.施工布署为了保持良好的施工现场秩序，保证交通道路和水电畅通，实现文明施工，在施工项目部的统一领导下应做到：严格按照施工总平图进行现场布置，定期检查，监督实施。遵守政府及主管部门制订的有关施工现场管理条例，做到场容整齐、清洁、卫生、安全防火、交通畅通、防止污染。施工边角余料应及时清理，统一设置废料堆场，并定期清运出现场。安装按专业分工，实行总平面管理责任制。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页安装项目部定期结合施工现场文明管理，组织检查协调总平面管理情...
