论药用托盘专用的生物基复合材料及其制备方法VIP免费

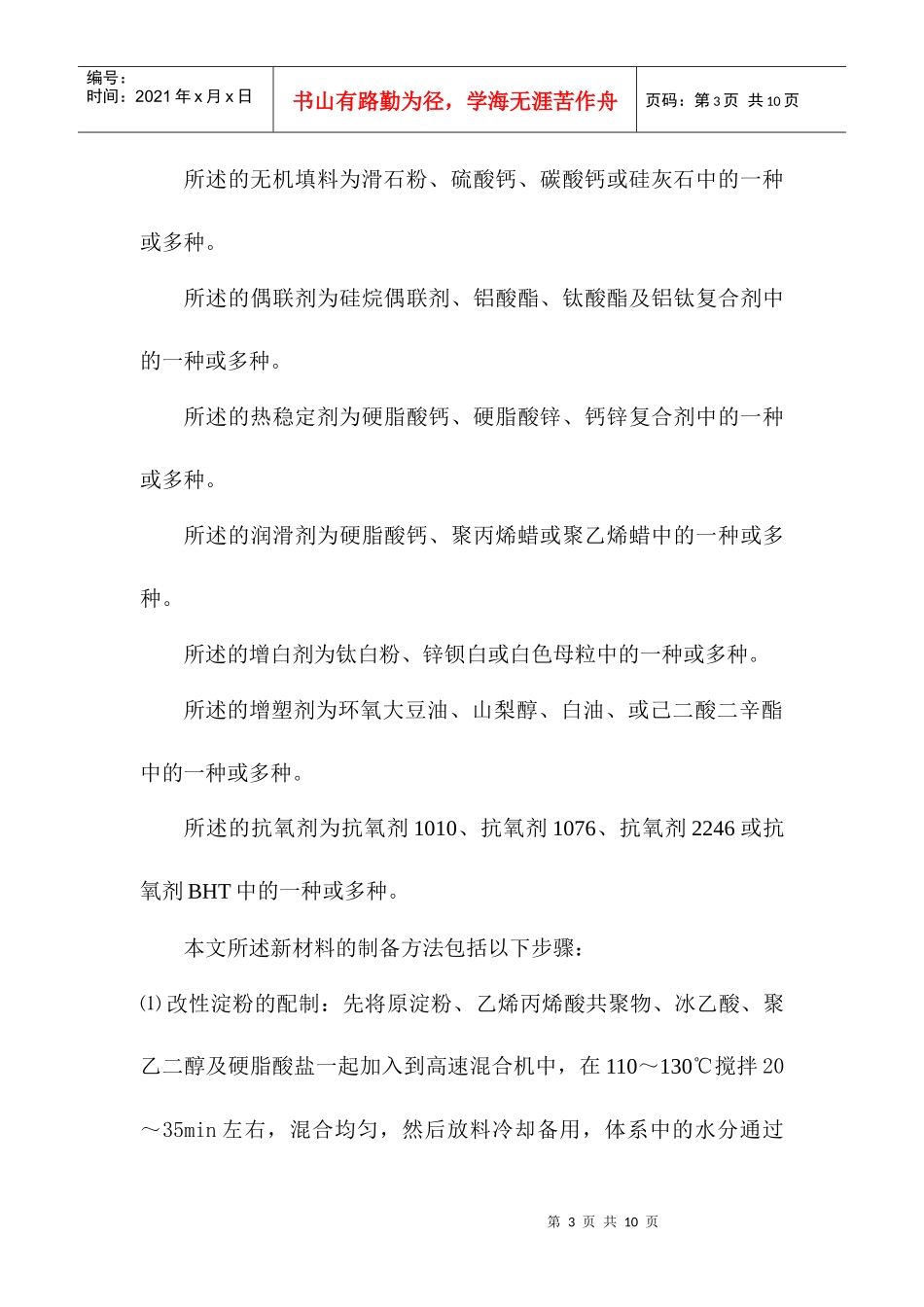

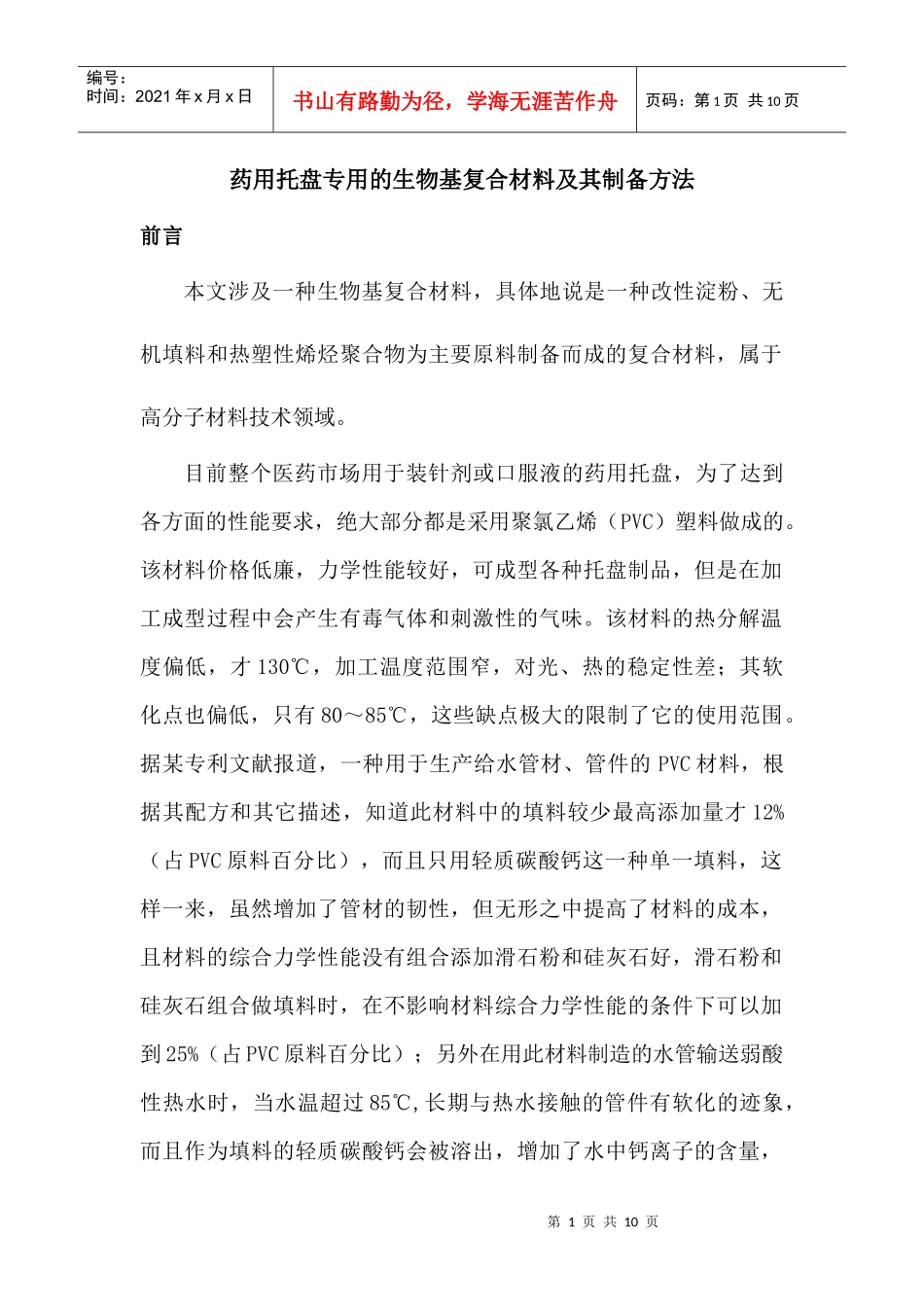

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页药用托盘专用的生物基复合材料及其制备方法前言本文涉及一种生物基复合材料，具体地说是一种改性淀粉、无机填料和热塑性烯烃聚合物为主要原料制备而成的复合材料，属于高分子材料技术领域。目前整个医药市场用于装针剂或口服液的药用托盘，为了达到各方面的性能要求，绝大部分都是采用聚氯乙烯（PVC）塑料做成的。该材料价格低廉，力学性能较好，可成型各种托盘制品，但是在加工成型过程中会产生有毒气体和刺激性的气味。该材料的热分解温度偏低，才130℃，加工温度范围窄，对光、热的稳定性差；其软化点也偏低，只有80～85℃，这些缺点极大的限制了它的使用范围。据某专利文献报道，一种用于生产给水管材、管件的PVC材料，根据其配方和其它描述，知道此材料中的填料较少最高添加量才12%（占PVC原料百分比），而且只用轻质碳酸钙这一种单一填料，这样一来，虽然增加了管材的韧性，但无形之中提高了材料的成本，且材料的综合力学性能没有组合添加滑石粉和硅灰石好，滑石粉和硅灰石组合做填料时，在不影响材料综合力学性能的条件下可以加到25%（占PVC原料百分比）；另外在用此材料制造的水管输送弱酸性热水时，当水温超过85℃,长期与热水接触的管件有软化的迹象，而且作为填料的轻质碳酸钙会被溶出，增加了水中钙离子的含量，第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页从而影响水质的硬度。综上所述，由于PVC这种材料固有的缺陷，使它不能完全满足整个医药托盘市场的需要。因此我们认为现阶段急需开发一种用于医药包装托盘的新材料，在满足各种加工和使用性能要求的前提下，既能降低成本，又能减少石化塑料的用量，从而提升产品的环保价值。主体内容本文的目的是提供一种力学性能良好，具有环保概念，且价格低廉的高分子生物基复合材料的制作方法及工艺流程，该材料可用于制作装药剂或口服液成品的药用托盘，它是由改性淀粉、无机填料及热塑性聚合物组成的复合材料。本文的技术方案是这样实现的：它由以下组分的原料按重量份数混合制备而成（总重为100份计）：改性淀粉：15～25%无机填料：15～30%高密度聚乙烯：32～47%低密度聚乙烯：5～15%偶联剂：0.5～1%热稳定剂：1～2%润滑剂：0.5～1%增白剂：0.5～2%增塑剂：0.5～1%抗氧剂：0.1～0.3%所述的改性淀粉是原淀粉经过化学及物理改性后制成的。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页所述的无机填料为滑石粉、硫酸钙、碳酸钙或硅灰石中的一种或多种。所述的偶联剂为硅烷偶联剂、铝酸酯、钛酸酯及铝钛复合剂中的一种或多种。所述的热稳定剂为硬脂酸钙、硬脂酸锌、钙锌复合剂中的一种或多种。所述的润滑剂为硬脂酸钙、聚丙烯蜡或聚乙烯蜡中的一种或多种。所述的增白剂为钛白粉、锌钡白或白色母粒中的一种或多种。所述的增塑剂为环氧大豆油、山梨醇、白油、或己二酸二辛酯中的一种或多种。所述的抗氧剂为抗氧剂1010、抗氧剂1076、抗氧剂2246或抗氧剂BHT中的一种或多种。本文所述新材料的制备方法包括以下步骤：⑴改性淀粉的配制：先将原淀粉、乙烯丙烯酸共聚物、冰乙酸、聚乙二醇及硬脂酸盐一起加入到高速混合机中，在110～130℃搅拌20～35min左右，混合均匀，然后放料冷却备用，体系中的水分通过第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页高速混合机的上盖开孔排出。其中各组分的配比如下：（总重为100份计）：90①～94份的原淀粉，如玉米淀粉、马铃薯淀粉、木薯淀粉及小麦淀粉中的一种或多种，是体系中的主体基料。2②～4份的乙烯丙烯酸共聚物，是体系中的相容剂，可提高淀粉与热塑性烯烃聚合物的相容性。1③～3份的冰乙酸，是体系中的改性剂，对淀粉中的羟基进行酯化改性。1④～3份的聚乙二醇，是体系中的增塑剂，提高了淀粉的可塑性。1⑤～3份的硬脂酸盐，如硬脂酸镁或硬脂酸锌中的一种或多种，是体系中的润滑剂及酯化反应促进剂。15⑵～25份的改性淀粉、15～30份的无机...
