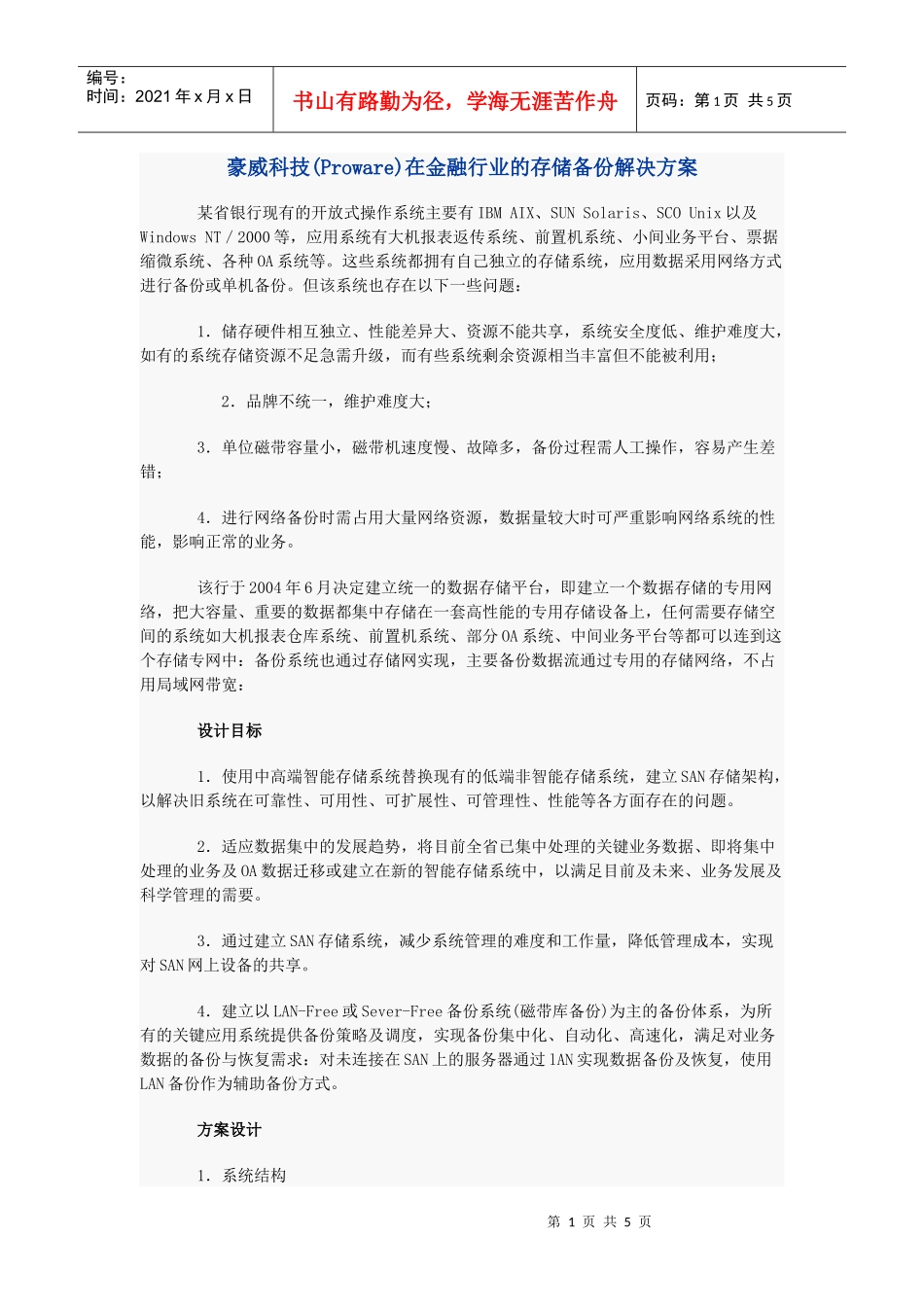

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页豪威科技(Proware)在金融行业的存储备份解决方案某省银行现有的开放式操作系统主要有IBMAIX、SUNSolaris、SCOUnix以及WindowsNT／2000等，应用系统有大机报表返传系统、前置机系统、小间业务平台、票据缩微系统、各种OA系统等。这些系统都拥有自己独立的存储系统，应用数据采用网络方式进行备份或单机备份。但该系统也存在以下一些问题：1．储存硬件相互独立、性能差异大、资源不能共享，系统安全度低、维护难度大，如有的系统存储资源不足急需升级，而有些系统剩余资源相当丰富但不能被利用；2．品牌不统一，维护难度大；3．单位磁带容量小，磁带机速度慢、故障多，备份过程需人工操作，容易产生差错；4．进行网络备份时需占用大量网络资源，数据量较大时可严重影响网络系统的性能，影响正常的业务。该行于2004年6月决定建立统一的数据存储平台，即建立一个数据存储的专用网络，把大容量、重要的数据都集中存储在一套高性能的专用存储设备上，任何需要存储空间的系统如大机报表仓库系统、前置机系统、部分OA系统、中间业务平台等都可以连到这个存储专网中：备份系统也通过存储网实现，主要备份数据流通过专用的存储网络，不占用局域网带宽：设计目标1．使用中高端智能存储系统替换现有的低端非智能存储系统，建立SAN存储架构，以解决旧系统在可靠性、可用性、可扩展性、可管理性、性能等各方面存在的问题。2．适应数据集中的发展趋势，将目前全省已集中处理的关键业务数据、即将集中处理的业务及OA数据迁移或建立在新的智能存储系统中，以满足目前及未来、业务发展及科学管理的需要。3．通过建立SAN存储系统，减少系统管理的难度和工作量，降低管理成本，实现对SAN网上设备的共享。4．建立以LAN-Free或Sever-Free备份系统(磁带库备份)为主的备份体系，为所有的关键应用系统提供备份策略及调度，实现备份集中化、自动化、高速化，满足对业务数据的备份与恢复需求：对未连接在SAN上的服务器通过lAN实现数据备份及恢复，使用LAN备份作为辅助备份方式。方案设计1．系统结构第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页集中存储与备份方案的系统结构如图1所示。2．核心设备(1)光纤磁盘阵列系统根据我行目前的存储需求，我们选择豪威科技SB-29520FF企业级智能存储系统作为数据整合的核心平台。主要性能列表：标准19”/2U高机架式机箱设计，可安装12个热插拔光纤硬盘槽位元单机提供4个2GFC主机信道，不需Switch/Hub即可连接4台主机具备写入保护功能之缓存２GB磁盘阵列系统提供４个600MhzRISCCPU处理器热插拔双控制器冗余（Redundant）控制器与主机通道采分离式设计，更换控制器时，不会中断主机联机可自动侦测2GBor1GB传输速率的自适应光纤信道最大可支持64个备援(hotspare)硬盘，并可设成global或dedicate备援模式可针对个别RAID或LUN设成只读(read-only)或读写(read-write)之模式第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页RAID之组态设置可写至硬盘或产生档案支持控制器之Firmware在线更新具备外部LED指示灯，可显示主机通道、硬盘、温度、风扇、电源状态支持基于JAVA技术的WEB图形接口或RS-232端口的配置管理StorViewRAID管理软件提供系统日志及错误纪录表，可设定错误警示通知内建系统效能分析功能，可随时调整设定参数以达最佳存储效能支持所有2Gbit标准光纤介面之高速大容量硬盘扩展性最大支持64个RAID组配置，并支持最大512个逻辑分区支持在线扩容及动态的机箱扩展功能可用容量3TB(146GB*24―10000转)串接扩充机箱，最大可达14TB(2)光纤交换机根据规划的存储结构及接入SAN网络的设备数量，使用2台BrocadeSW3800光纤交换机组成双路网络互为备份。主要配置为：16端口，1GB／2GB白适应；支持LOOP协议。(3)磁带库按照备份系统的结构和备份策略的要求，结合我行情况，选用HPMSL5060磁带库。主要配置为：4个1,TOUhrium驱动器；2个1GB／2GB自适...
