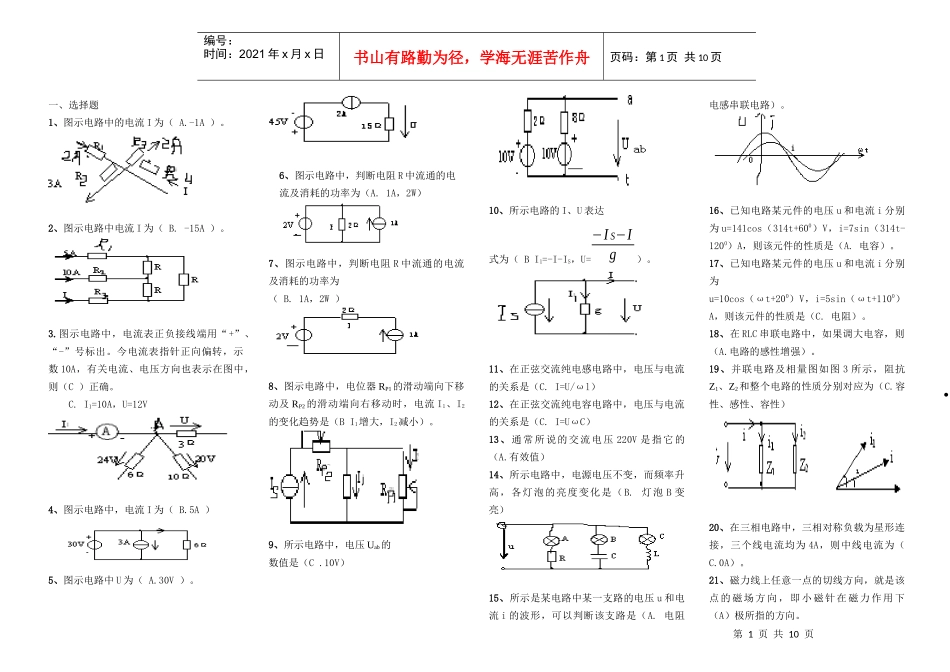

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、选择题1、图示电路中的电流I为（A.-1A）。2、图示电路中电流I为（B.-15A）。3.图示电路中，电流表正负接线端用“+”、“-”号标出。今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C）正确。C.I1=10A，U=12V4、图示电路中，电流I为（B.5A）5、图示电路中U为（A.30V）。6、图示电路中，判断电阻R中流通的电流及消耗的功率为（A.1A，2W）7、图示电路中，判断电阻R中流通的电流及消耗的功率为（B.1A，2W）8、图示电路中，电位器RP1的滑动端向下移动及RP2的滑动端向右移动时，电流I1、I2的变化趋势是（BI1增大，I2减小）。9、所示电路中，电压Uab的数值是（C.10V）10、所示电路的I、U表达式为（BI1=-I-IS，U=−IS−Ig）。11、在正弦交流纯电感电路中，电压与电流的关系是（C.I=U/ωl）12、在正弦交流纯电容电路中，电压与电流的关系是（C.I=UωC）13、通常所说的交流电压220V是指它的（A.有效值）14、所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是（B.灯泡B变亮）15、所示是某电路中某一支路的电压u和电流i的波形，可以判断该支路是（A.电阻电感串联电路）。16、已知电路某元件的电压u和电流i分别为u=141cos（314t+600）V，i=7sin（314t-1200）A，则该元件的性质是（A.电容）。17、已知电路某元件的电压u和电流i分别为u=10cos（ωt+200）V，i=5sin（ωt+1100）A，则该元件的性质是（C.电阻）。18、在RLC串联电路中，如果调大电容，则（A.电路的感性增强）。19、并联电路及相量图如图3所示，阻抗Z1、Z2和整个电路的性质分别对应为（C.容性、感性、容性）20、在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（C.0A）。21、磁力线上任意一点的切线方向，就是该点的磁场方向，即小磁针在磁力作用下（A）极所指的方向。•第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页A.N极B.S极C.N极或S极22、以下说法正确的是（A）。A.磁力线越密表示磁场越强B.磁力线越疏表示磁场越强C.磁场强度与磁力线的疏密无关23、（B）是利用电磁感应原理进行变换交流电压的一种器件。A.电动机B.变压器C.整流器24、常见的变压器（用于变换低频率的交流电）铁心一般是由相互绝缘的（A）叠成。。A.硅钢片B.生铁片C.铸铁片25、变压器的初级绕组加交流电压而次级绕组（A）的工作状态叫空载运行。A.开路B.短路C.接额定负载26、图示变压器，原方N1=300匝，副方N2=100匝，R=8Ω，则从原方看入的电阻Ri是（B.72Ω）。27、图示变压器，已知原方N1=300匝，R=8Ω，则从原方看入的电阻Ri是72Ω，则变压器副方绕组N2为（C.100匝）。28、稳压二极管是利用其工作在（C）时电压变化极小的特性，使两端电压得到稳定的。A.正向B.反向C.反向击穿29、三极管处于放大状态时，其集电结处于（B）。A.正偏B.反偏C.无偏压30、三极管放大电路中，直流通路主要用来确定电路（B）的。A.放大倍数B.静态工作点31、基本共射放大电路出现饱和失真时，其三极管输出特性的交流负载线上的静态工作点一般是（B）。A.偏低B.偏高C.居中32、有一只用三极管构成的放大器，测得管子三个极对地电压为管脚123电压U-6-2.3-2则管脚2为（C）。A.集电极B.发射极C.基极33、放大电路引入电压串联负反馈，可以使输入电阻（A）。A.增大B.减小C.不变34、放大电路引入电压并联负反馈，可以使输入电阻（B）。A.增大B.减小C.不变35、一般直流稳压电源包含变压器、整流电路、（B）电路和稳压电路。A.放大B.滤波C.调整36、与稳压管稳压电路相比，串联型稳压电路的输出电压（C）。A.稳定B.较高C.可调37、既要使放大电路具有稳定输出电流的作用，又要提高其输入电阻，应采用（A）种反馈方式。A.电流串联负反馈二、简答题1、恒压源的性质是什么？答：恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。2、恒流源的性质是什么？答：恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电...
