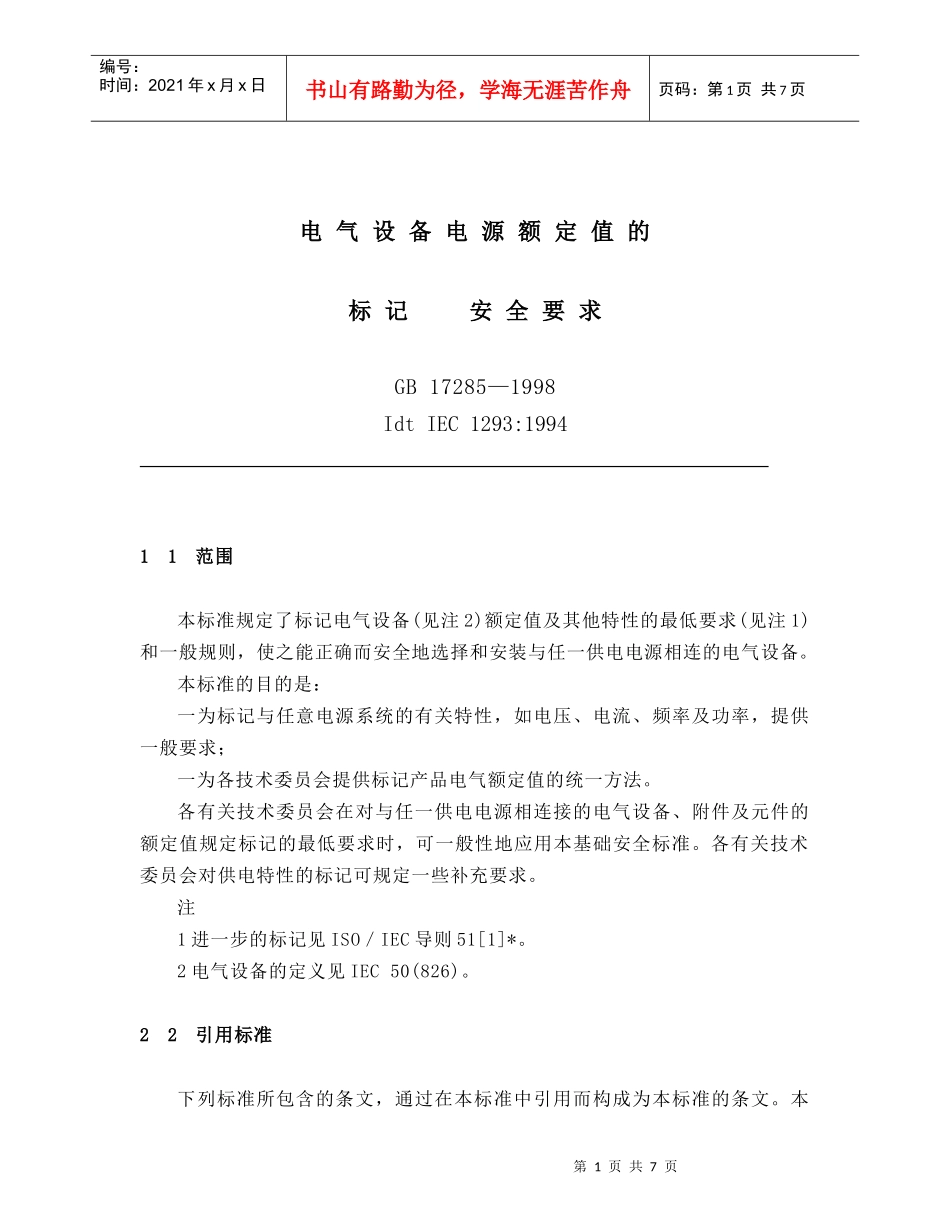

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电气设备电源额定值的标记安全要求GB17285—1998IdtIEC1293:199411范围本标准规定了标记电气设备(见注2)额定值及其他特性的最低要求(见注1)和一般规则，使之能正确而安全地选择和安装与任一供电电源相连的电气设备。本标准的目的是：一为标记与任意电源系统的有关特性，如电压、电流、频率及功率，提供一般要求；一为各技术委员会提供标记产品电气额定值的统一方法。各有关技术委员会在对与任一供电电源相连接的电气设备、附件及元件的额定值规定标记的最低要求时，可一般性地应用本基础安全标准。各有关技术委员会对供电特性的标记可规定一些补充要求。注1进一步的标记见ISO／IEC导则51[1]*。2电气设备的定义见IEC50(826)。22引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页标推出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GBl56—93标准电压(eqvIEC38：1983)GB3101—93有关量、单位和符号的一般原则(eqvISO31—0:1992)GB／T4026—92电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则(eqvIEC445：1988)GB／4728．2—1998电气简图用图形符号第2部分符号要素、限定符号和其他常用符号(neqIEC617——2：1983)GB／T5465．2—1996电气设备用图形符号(neqIEC417：1973，补充G：1985，补充K：1991)IEC27电工技术中使用的文字符号IEC50(826)：1982国际电工词汇(IEV)第826章建筑物电气装置第1次修订(1990)IECl082—1：1991电气技术文件的编制第1部分一般要求ISO1000：1989SI单位及其倍数单位和某些其他单位的使用建议ISO7000：1989设备用图形符号索引和概要33标记的要求3．1基本要求电气设备上应有按适当方式，例如用铭牌或标签来标示电气额定值的标记，这种标记在设备的预期寿命内应清晰可见、易读，并能经久耐用，标记不应设置在打算拆除的部件上。设备安装时暂被拆除，安装后又重新装配上的外壳部件除外(见注1、2和3)。某些设备需要标记输入和输出特性。在某些情况下，输人和输出特性的标志由有关技术委员会提供。某些电气设备可设计成能在一个以上的供电电压或频率下使用；对于某些设备，要求使用者在设备上进行调整，以便在某给定标称电压的供电系统上使用；某些设备设计成可在几个标称电压下，或在某个电压范围内工作而不需作任何调整。上述设备均需作相应的标记。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页标记方式的细节应由有关技术委员会负责规定。设备的标记应与IEC1082—1的用于电气技术文件编制的规定相一致。应当用GB／T4026规定的标准缩写或用GB／T4728和GB／T5465．2或ISO7000规定的标准图形符号作为额定值的标记。物理量仅能用数值及其十进制倍数和约数表示，其后应标出符合GB3101、IEC27和ISO1000中规定的单位符号。应采用不宜误解的方式表示出尺寸和公差(见注4)。注1标记的材料、方式和位置或进一步的要求由有关技术委员会负责规定。2包装上或设备说明书中可给出附加的标记。3如果需要作标记的耐用性试验，由有关产品标难规定。4示例见IEC／ISO导则第3部分[2]。3．2电气设备特性的标记按3．1规定，设备上应标记与任意电源有关的额定值及其他特性。为了正确安全地使用设备，各技术委员会应按需选用3．2所列特性。不需要的额定值和其他特性可省略。对于体积过小而不能容纳一块额定值标牌的产品，宜根据标准规定采用颜色或其他方式，或采用公认的代码标记。3．2．1供电系统的特性设备应具有与之相连接的供电系统的下述特性标记：——供电系统的类型(交流、直流)，见GBl56；——相导体数(例如1、2、3)；——其他特定的导体(例如N、M、PE，见GB／T4026)；——与供电系统相一致的电压(见GB156)。应采用不带句号的大写字母。可按GB／T5465．2的规定，以图形符号代替字母数码记号。这些规则的推荐应用示例以及特性排列顺序和斜线分隔符"／...
