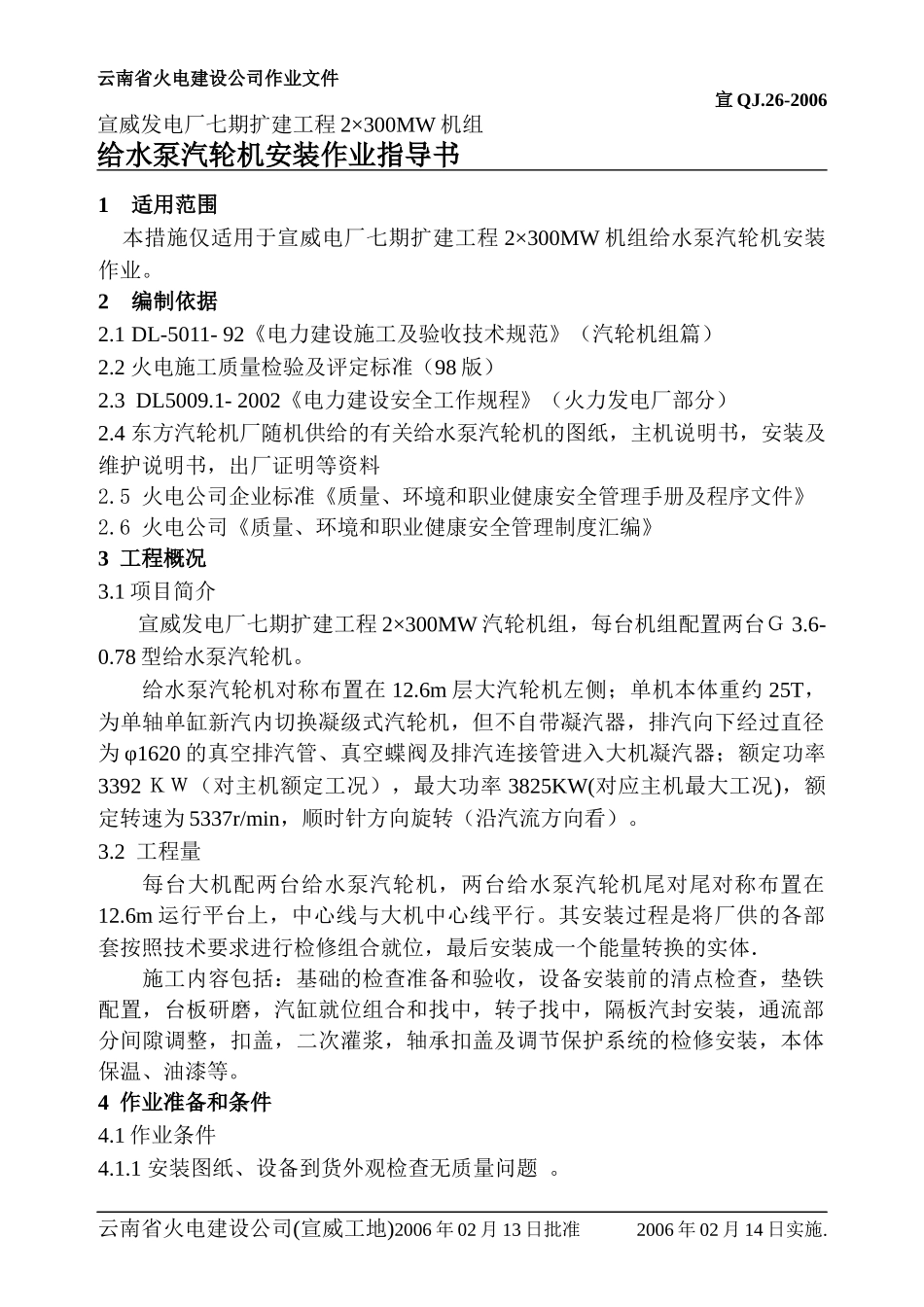

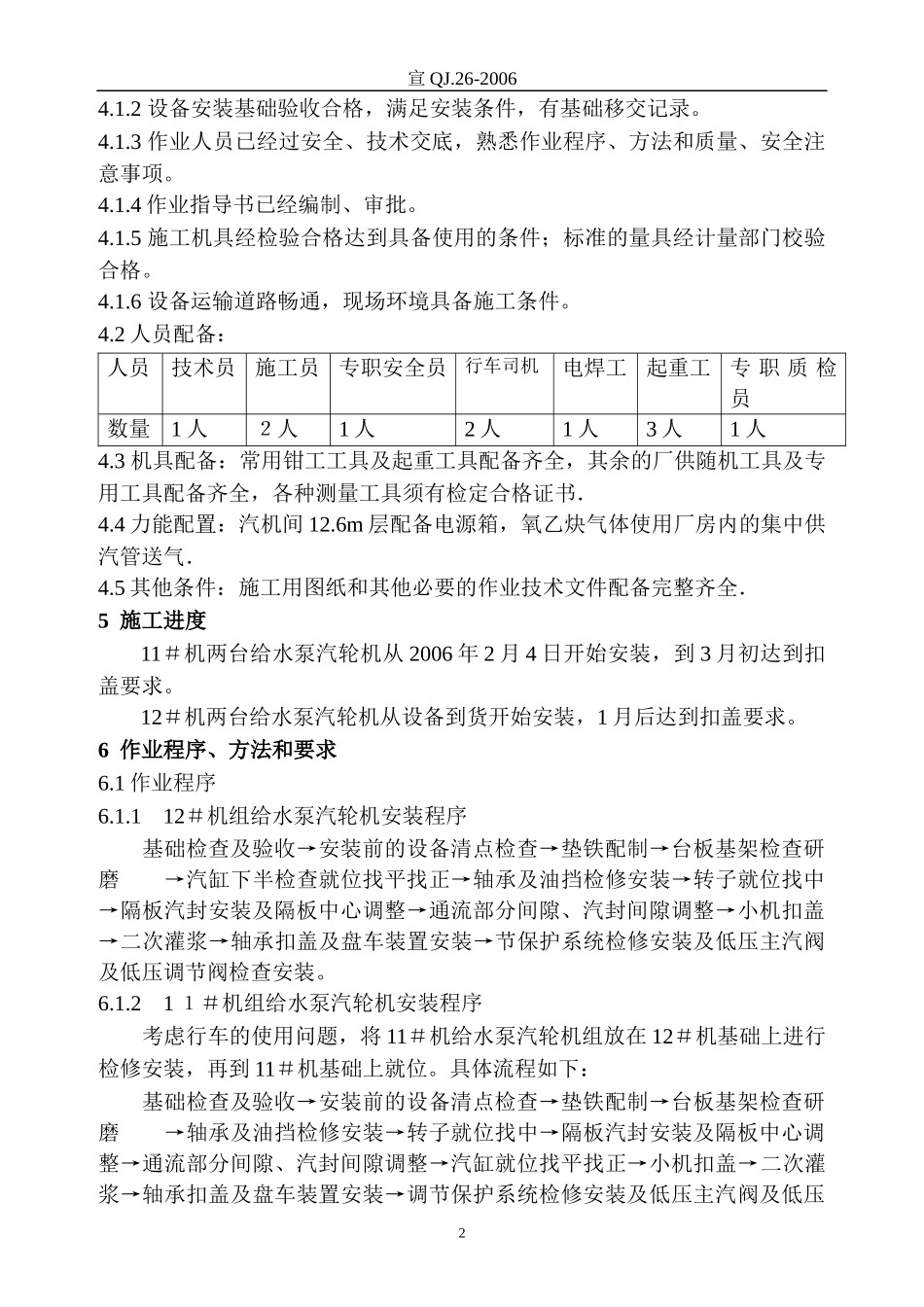

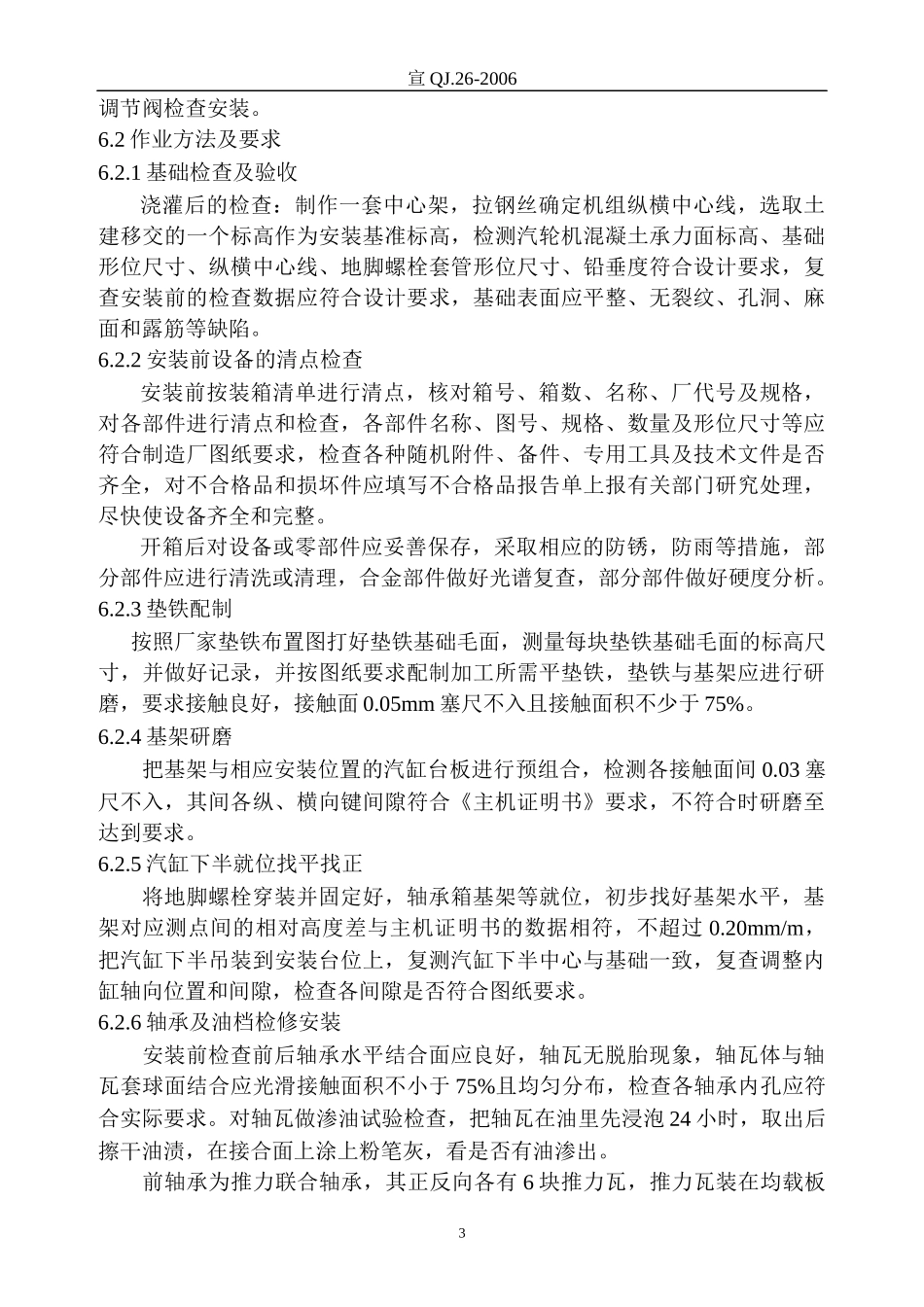

云南省火电建设公司作业文件宣QJ.26-2006宣威发电厂七期扩建工程2×300MW机组给水泵汽轮机安装作业指导书1适用范围本措施仅适用于宣威电厂七期扩建工程2×300MW机组给水泵汽轮机安装作业。2编制依据2.1DL-5011-92《电力建设施工及验收技术规范》（汽轮机组篇）2.2火电施工质量检验及评定标准（98版）2.3DL5009.1-2002《电力建设安全工作规程》（火力发电厂部分）2.4东方汽轮机厂随机供给的有关给水泵汽轮机的图纸，主机说明书，安装及维护说明书，出厂证明等资料2.5火电公司企业标准《质量、环境和职业健康安全管理手册及程序文件》2.6火电公司《质量、环境和职业健康安全管理制度汇编》3工程概况3.1项目简介宣威发电厂七期扩建工程2×300MW汽轮机组，每台机组配置两台Ｇ3.6-0.78型给水泵汽轮机。给水泵汽轮机对称布置在12.6m层大汽轮机左侧；单机本体重约25T，为单轴单缸新汽内切换凝级式汽轮机，但不自带凝汽器，排汽向下经过直径为φ1620的真空排汽管、真空蝶阀及排汽连接管进入大机凝汽器；额定功率3392ＫＷ（对主机额定工况），最大功率3825KW(对应主机最大工况)，额定转速为5337r/min，顺时针方向旋转（沿汽流方向看）。3.2工程量每台大机配两台给水泵汽轮机，两台给水泵汽轮机尾对尾对称布置在12.6m运行平台上，中心线与大机中心线平行。其安装过程是将厂供的各部套按照技术要求进行检修组合就位，最后安装成一个能量转换的实体．施工内容包括：基础的检查准备和验收，设备安装前的清点检查，垫铁配置，台板研磨，汽缸就位组合和找中，转子找中，隔板汽封安装，通流部分间隙调整，扣盖，二次灌浆，轴承扣盖及调节保护系统的检修安装，本体保温、油漆等。4作业准备和条件4.1作业条件4.1.1安装图纸、设备到货外观检查无质量问题。云南省火电建设公司(宣威工地)2006年02月13日批准2006年02月14日实施.宣QJ.26-20064.1.2设备安装基础验收合格，满足安装条件，有基础移交记录。4.1.3作业人员已经过安全、技术交底，熟悉作业程序、方法和质量、安全注意事项。4.1.4作业指导书已经编制、审批。4.1.5施工机具经检验合格达到具备使用的条件；标准的量具经计量部门校验合格。4.1.6设备运输道路畅通，现场环境具备施工条件。4.2人员配备：人员技术员施工员专职安全员行车司机电焊工起重工专职质检员数量1人２人1人2人1人3人1人4.3机具配备：常用钳工工具及起重工具配备齐全，其余的厂供随机工具及专用工具配备齐全，各种测量工具须有检定合格证书．4.4力能配置：汽机间12.6m层配备电源箱，氧乙炔气体使用厂房内的集中供汽管送气．4.5其他条件：施工用图纸和其他必要的作业技术文件配备完整齐全．5施工进度11＃机两台给水泵汽轮机从2006年2月4日开始安装，到3月初达到扣盖要求。12＃机两台给水泵汽轮机从设备到货开始安装，1月后达到扣盖要求。6作业程序、方法和要求6.1作业程序6.1.112＃机组给水泵汽轮机安装程序基础检查及验收→安装前的设备清点检查→垫铁配制→台板基架检查研磨→汽缸下半检查就位找平找正→轴承及油挡检修安装→转子就位找中→隔板汽封安装及隔板中心调整→通流部分间隙、汽封间隙调整→小机扣盖→二次灌浆→轴承扣盖及盘车装置安装→节保护系统检修安装及低压主汽阀及低压调节阀检查安装。6.1.21１＃机组给水泵汽轮机安装程序考虑行车的使用问题，将11＃机给水泵汽轮机组放在12＃机基础上进行检修安装，再到11＃机基础上就位。具体流程如下：基础检查及验收→安装前的设备清点检查→垫铁配制→台板基架检查研磨→轴承及油挡检修安装→转子就位找中→隔板汽封安装及隔板中心调整→通流部分间隙、汽封间隙调整→汽缸就位找平找正→小机扣盖→二次灌浆→轴承扣盖及盘车装置安装→调节保护系统检修安装及低压主汽阀及低压2宣QJ.26-2006调节阀检查安装。6.2作业方法及要求6.2.1基础检查及验收浇灌后的检查：制作一套中心架，拉钢丝确定机组纵横中心线，选取土建移交的一个标高作为安装基准标高，检测汽轮机混凝土承力面标高、基础形位尺寸、纵横中心线、地脚螺栓套管形位尺寸、铅垂度符合设计要求，复查安装前的检查数据应符合设计要求，基础表面应平整、无裂纹、孔洞...
