电锅炉房的电气设计1140967514VIP免费

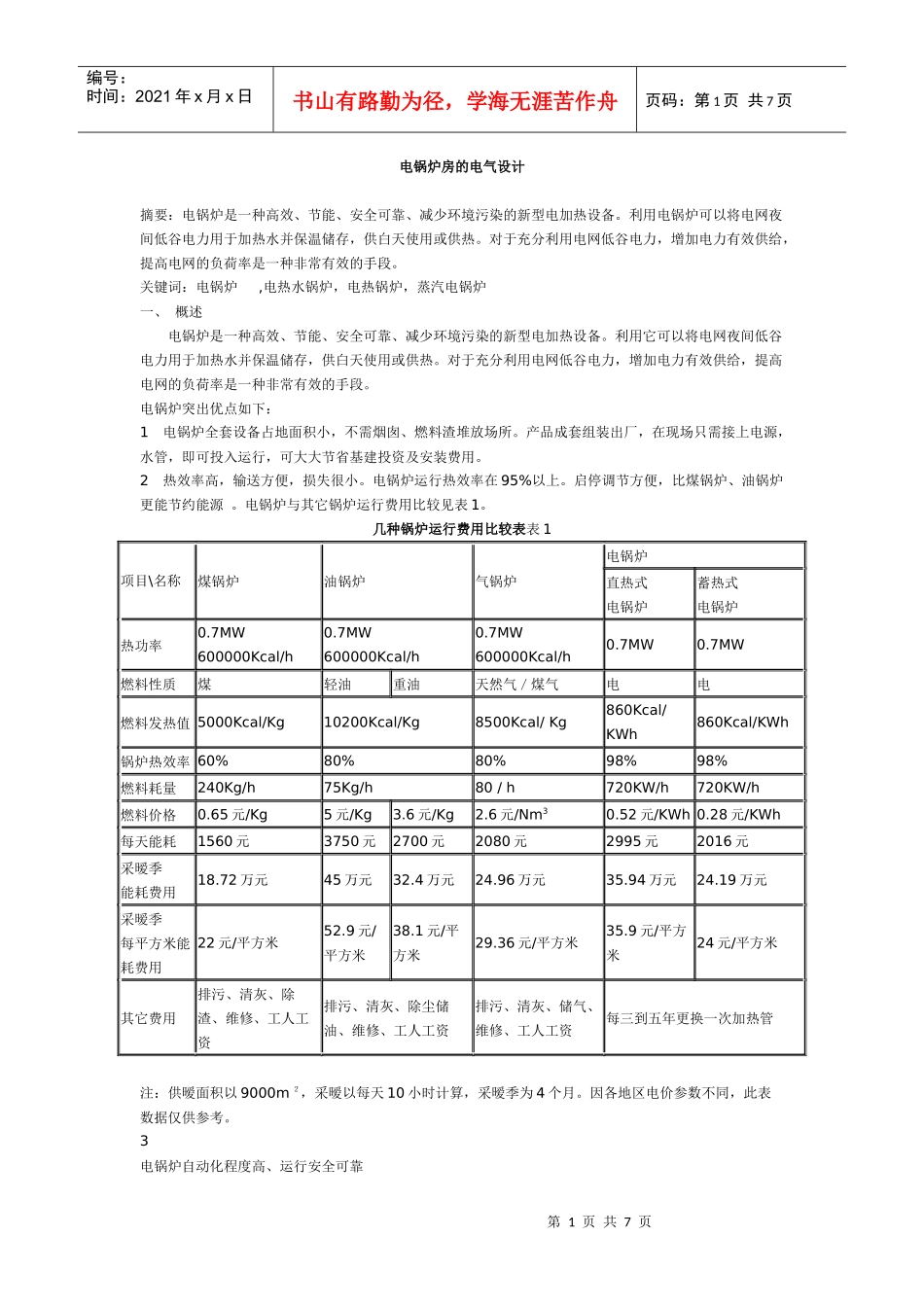

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电锅炉房的电气设计摘要：电锅炉是一种高效、节能、安全可靠、减少环境污染的新型电加热设备。利用电锅炉可以将电网夜间低谷电力用于加热水并保温储存，供白天使用或供热。对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是一种非常有效的手段。关键词：电锅炉,电热水锅炉，电热锅炉，蒸汽电锅炉一、概述电锅炉是一种高效、节能、安全可靠、减少环境污染的新型电加热设备。利用它可以将电网夜间低谷电力用于加热水并保温储存，供白天使用或供热。对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是一种非常有效的手段。电锅炉突出优点如下：1电锅炉全套设备占地面积小，不需烟囱、燃料渣堆放场所。产品成套组装出厂，在现场只需接上电源，水管，即可投入运行，可大大节省基建投资及安装费用。2热效率高，输送方便，损失很小。电锅炉运行热效率在95%以上。启停调节方便，比煤锅炉、油锅炉更能节约能源。电锅炉与其它锅炉运行费用比较见表1。几种锅炉运行费用比较表表1项目\名称煤锅炉油锅炉气锅炉电锅炉直热式电锅炉蓄热式电锅炉热功率0.7MW600000Kcal/h0.7MW600000Kcal/h0.7MW600000Kcal/h0.7MW0.7MW燃料性质煤轻油重油天然气／煤气电电燃料发热值5000Kcal/Kg10200Kcal/Kg8500Kcal/Kg860Kcal/KWh860Kcal/KWh锅炉热效率60%80%80%98%98%燃料耗量240Kg/h75Kg/h80/h720KW/h720KW/h燃料价格0.65元/Kg5元/Kg3.6元/Kg2.6元/Nm30.52元/KWh0.28元/KWh每天能耗1560元3750元2700元2080元2995元2016元采暧季能耗费用18.72万元45万元32.4万元24.96万元35.94万元24.19万元采暧季每平方米能耗费用22元/平方米52.9元/平方米38.1元/平方米29.36元/平方米35.9元/平方米24元/平方米其它费用排污、清灰、除渣、维修、工人工资排污、清灰、除尘储油、维修、工人工资排污、清灰、储气、维修、工人工资每三到五年更换一次加热管注：供暧面积以9000m２，采暧以每天10小时计算，采暧季为4个月。因各地区电价参数不同，此表数据仅供参考。3电锅炉自动化程度高、运行安全可靠第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一般电锅炉都采用自动控制，快速平稳地控制电锅炉电加热管组的循环投切。并且电锅炉具有漏电保护、短路保护、过电流保护、过电压保护、压力超限保护、水位过低保护等多项保护功能。电锅炉产品实现了机电一体化，不需专职电锅炉运行工、节省费用，电锅炉避免了人为因素的影响而发生事故。4电锅炉保护环境、造福大众电锅炉不会排出如二氧化硫、二氧化碳等有害气体，无黑烟、灰尘，没有废物需要处理，无噪声、无污染，从环境保护角度来看，最为优越。5适用范围广电锅炉产品规格品种多，可满足各种用途、各种环境和各种条件下的需要。还可根据电锅炉用户的特殊要求进行加工订货电锅炉。二、电锅炉房的主要设备电锅炉房的主要设备有:电锅炉本体，电锅炉电控柜，电锅炉蓄热水箱、电锅炉蓄热水泵、电锅炉循环水泵、电锅炉补水泵及电锅炉控制箱，电锅炉软水器等。电锅炉本体主要由电锅炉钢制壳体、电锅炉电加热管、电锅炉进出水管及电锅炉检测仪表等组成。电锅炉的加热方式有电磁感应加热方式和电阻加热方式两种。由于电磁感应加热方式为间接加热，因而热效率较低，约为96％。而电锅炉采用电阻加热方式热效率高，可达98％。电阻加热方式即采用电阻式管状电热元件加热，电锅炉在结构上易于叠加组合，电锅炉控制灵活，电锅炉更换方便。目前电锅炉基本上都采用电阻式管状电热元件加热式电锅炉。电锅炉采用电阻式管状电热元件加热方式,电锅炉电气特点是电锅炉中的水不带电。但当电锅炉电热元件漏水或爆裂时,也会使电锅炉中的水带电,即称之为漏电。另外,受电锅炉电热元件绝缘导热层的绝缘程度的影响,电锅炉电热管也存在着一定的漏电电流。电锅炉按照国家标准,电锅炉漏电流应不大于0.5mA。因此，电锅炉电气线路上都应设漏电保护。电锅炉电加热管是电锅炉的心脏，电锅炉其性能好坏直接关系到电锅炉性能的好坏。电锅炉电加热管一般选用管状...
