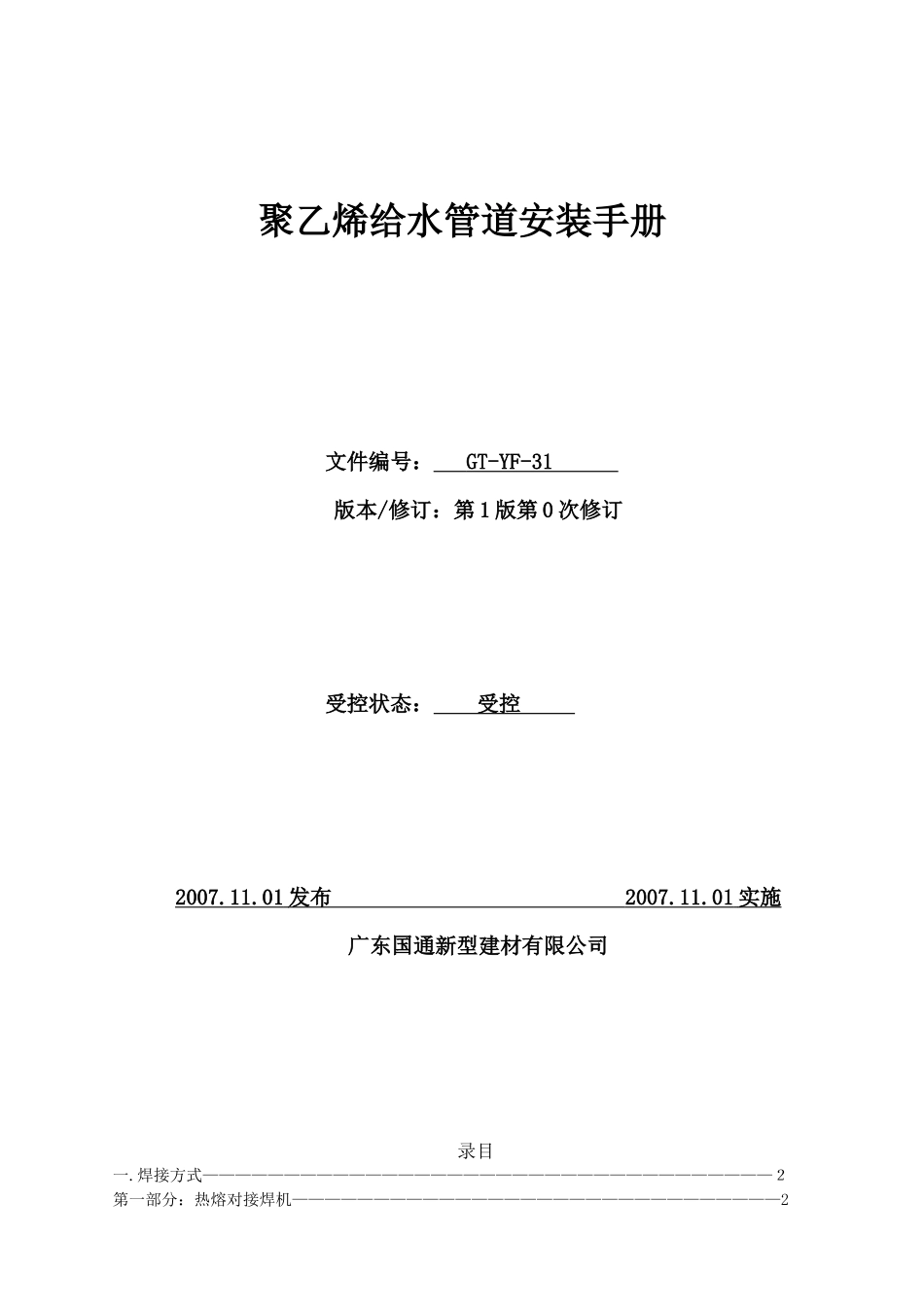

聚乙烯给水管道安装手册文件编号：GT-YF-31版本/修订：第1版第0次修订受控状态：受控2007.11.01发布2007.11.01实施广东国通新型建材有限公司录目一.焊接方式———————————————————————————————————２第一部分：热熔对接焊机——————————————————————————————2第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一.焊接时必须满足以下条件————————————————————————————2二.热熔对接焊接的工艺过程————————————————————————————２－３三.设备的使用——————————————————————————————————３－４四.熔接记录———————————————————————————————————４五.操作检查、故障及故障的处理——————————————————————————４1.系统检查————————————————————————————————————４2.常见的故障原因及解决办法————————————————————————————４第二部分：承插焊机————————————————————————————————５一.操作过程———————————————————————————————————５注意事项—————————————————————————————————————５备附《焊接压力时间参数表（PE100）》第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一.焊接方式给水管材的焊接可分为：热熔对接焊接、热熔承插焊接和电熔焊接。给水管材大口径一般用热熔对接焊接，低于口径63mm的管材都用热熔承插焊接，给水管材主要用以上两种连接方式。所以我们主要介绍这两种方式连接，如果需要电熔焊接请参照燃气管材连接方式。第一部分：热熔对接焊机一.焊接时必须满足以下条件●在有粉尘、风或低温天气时，应使用帐篷（当环境温度低于0℃时帐篷内须采取加热措施），以获得一个受保护的焊接空间。●所焊接管道的端面直至焊接时都必须保持干净。●所焊接的管道端面在焊接时必须保持同样的温度（必须采取措施防止阳光照射）。●在焊接期间（特别是在冷却阶段），必须避免各种机械应力。●所焊接管道不参加焊接的端口必须用堵头封堵，以免风吹使管道引起冷却。●建议使用导轮用于放置管子和方便移动。二．热熔对接焊接的工艺过程1、将两根管材放在机架上，用8个紧固螺栓锁紧卡瓦，且不要锁的太紧，因为我们后面还要调节松紧，只要在机架前进的时候管材不脱滑就可以了。同时也要保证中间的距离能放下铣刀的位置为益。两根管材要垫平，不要有弯曲，否则就不好调节两管材之间的落差。2、保证管材锁紧后，用毛巾或抹布把管材表面的水或灰尘清理干净。然后把机架打到前进档，两管材口部完全接触后就停止前进。看看两管之间的落差有多大，要调节两管间的落差不能大于1mm。3、当两管之间的落差调完毕后，就用铣刀切铣两管口部，在切铣的过程中，机架的前进压力不能太大，在拖动压力的基础上加上05MPa，一般按施工现场环境而定。切铣的刨花不能太厚，刨花出现连续一圈后，机架停止前进，铣刀继续转，空转一周后，机架后退，铣刀停止，否则管材口部就会出现阶梯状。４、切铣完毕后，对管材进行加热，我们把一个完整的热熔对接过程分为5个阶段。相应的时间对应的压力●预热阶段：（t1）（P1）●加热阶段：（t2）（P2）●加热板取出阶段：（t3）（P3）●焊接阶段：（t4）（P4）●冷却阶段：（t5）（P5）下图代表整个焊接过程的各个阶段，压力与时间的关系。视选择的标准不同各阶段压力和时间的选择会有一些不同。（具体焊接压力、时间，参考附录）图:现分述焊接过程各阶段的主要目的和应注意的问题。预热阶段：这个阶段用于建立对接焊的熔融环，是在焊接准备工作完成之后（定位、铣削管端面、对接压力计算、焊接温度计第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页...
