电气安装规范GB50258-96VIP专享VIP免费

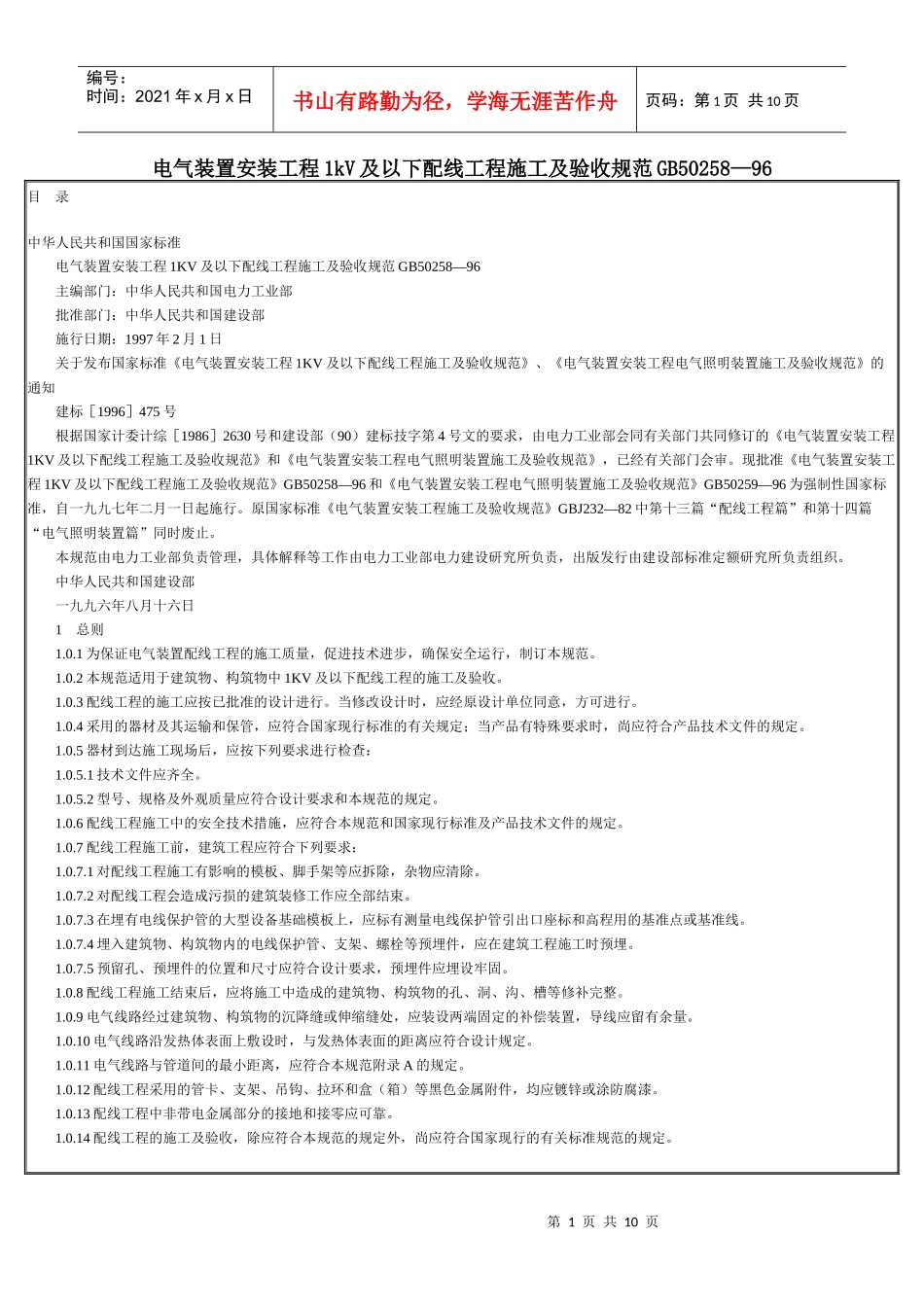

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电气装置安装工程1kV及以下配线工程施工及验收规范GB50258—96目录中华人民共和国国家标准电气装置安装工程1KV及以下配线工程施工及验收规范GB50258—96主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1997年2月1日关于发布国家标准《电气装置安装工程1KV及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知建标［1996］475号根据国家计委计综［1986］2630号和建设部（90）建标技字第4号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程1KV及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》，已经有关部门会审。现批准《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258—96和《电气装置安装工程电气照明装置施工及验收规范》GB50259—96为强制性国家标准，自一九九七年二月一日起施行。原国家标准《电气装置安装工程施工及验收规范》GBJ232—82中第十三篇“配线工程篇”和第十四篇“电气照明装置篇”同时废止。本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部一九九六年八月十六日1总则1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。1.0.2本规范适用于建筑物、构筑物中1KV及以下配线工程的施工及验收。1.0.3配线工程的施工应按已批准的设计进行。当修改设计时，应经原设计单位同意，方可进行。1.0.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。1.0.5器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。1.0.6配线工程施工中的安全技术措施，应符合本规范和国家现行标准及产品技术文件的规定。1.0.7配线工程施工前，建筑工程应符合下列要求：1.0.7.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。1.0.7.2对配线工程会造成污损的建筑装修工作应全部结束。1.0.7.3在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或基准线。1.0.7.4埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建筑工程施工时预埋。1.0.7.5预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设牢固。1.0.8配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。1.0.9电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。1.0.10电气线路沿发热体表面上敷设时，与发热体表面的距离应符合设计规定。1.0.11电气线路与管道间的最小距离，应符合本规范附录A的规定。1.0.12配线工程采用的管卡、支架、吊钩、拉环和盒（箱）等黑色金属附件，均应镀锌或涂防腐漆。1.0.13配线工程中非带电金属部分的接地和接零应可靠。1.0.14配线工程的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2配管2.1一般规定2.1.1敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。2.1.2当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。2.1.3进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50～80mm。2.1.4电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。2.1.5电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。2.1.6电线保护管的弯曲半径应符合下列规定：2.1.6.1当线路明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。2.1.6.2当线路暗配...
