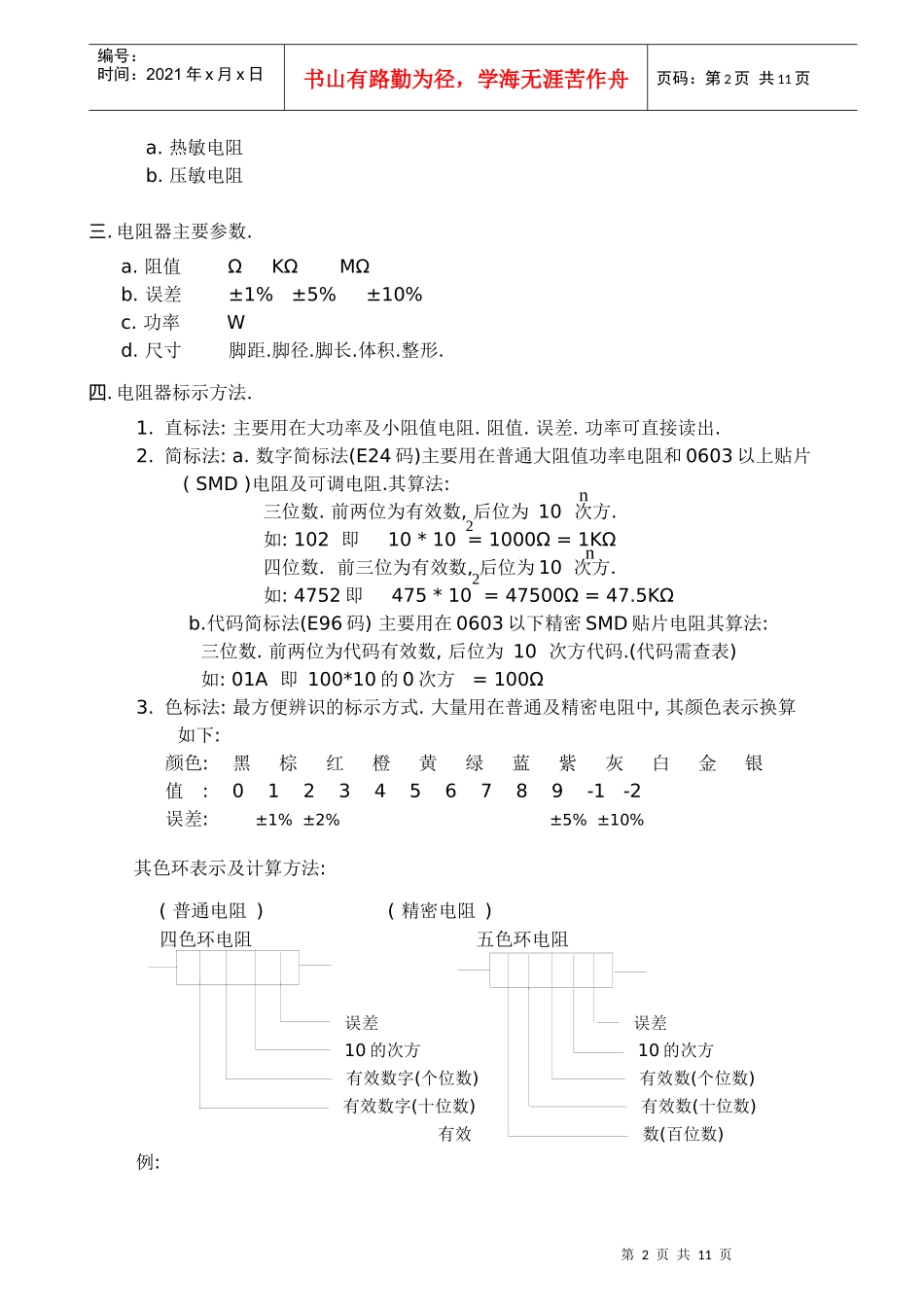

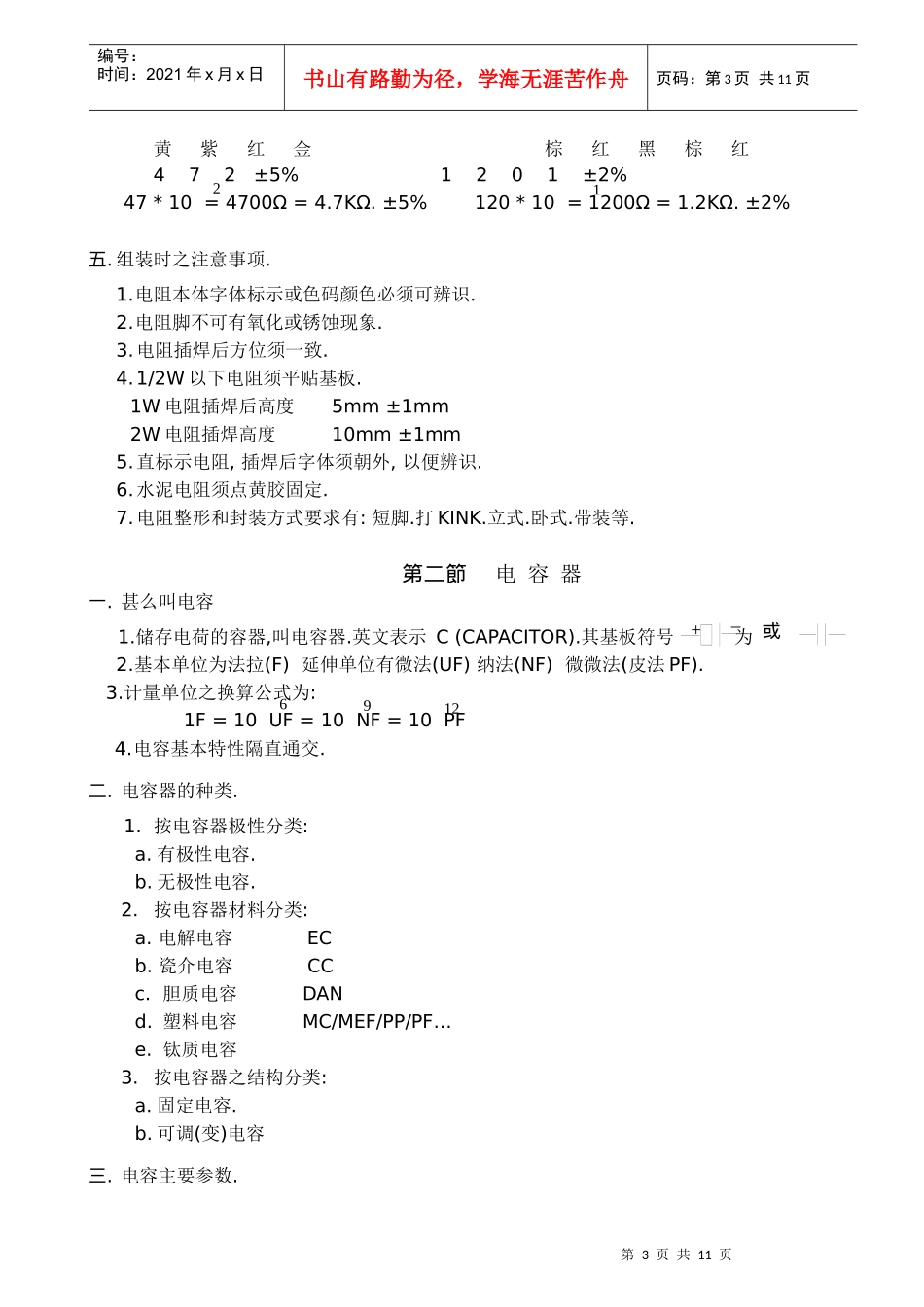

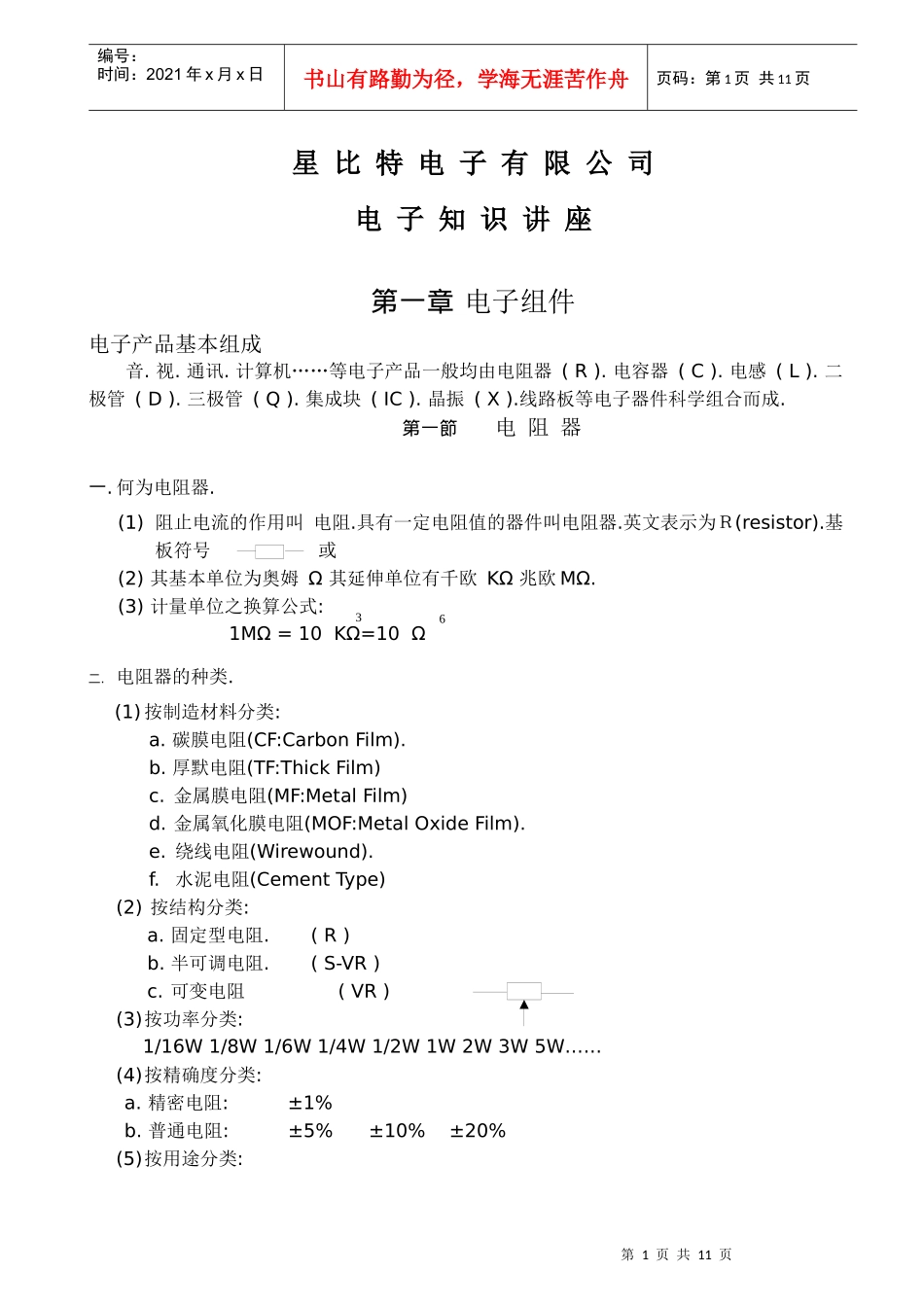

3第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页星比特电子有限公司电子知识讲座第一章电子组件电子产品基本组成音.视.通讯.计算机……等电子产品一般均由电阻器(R).电容器(C).电感(L).二极管(D).三极管(Q).集成块(IC).晶振(X).线路板等电子器件科学组合而成.第一節电阻器一.何为电阻器.(1)阻止电流的作用叫电阻.具有一定电阻值的器件叫电阻器.英文表示为Ｒ(resistor).基板符号或(2)其基本单位为奥姆Ω其延伸单位有千欧KΩ兆欧MΩ.(3)计量单位之换算公式:1MΩ=10KΩ=10Ω二.电阻器的种类.(1)按制造材料分类:a.碳膜电阻(CF:CarbonFilm).b.厚默电阻(TF:ThickFilm)c.金属膜电阻(MF:MetalFilm)d.金属氧化膜电阻(MOF:MetalOxideFilm).e.绕线电阻(Wirewound).f.水泥电阻(CementType)(2)按结构分类:a.固定型电阻.(R)b.半可调电阻.(S-VR)c.可变电阻(VR)(3)按功率分类:1/16W1/8W1/6W1/4W1/2W1W2W3W5W……(4)按精确度分类:a.精密电阻:±1%b.普通电阻:±5%±10%±20%(5)按用途分类:6第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页a.热敏电阻b.压敏电阻三.电阻器主要参数.a.阻值ΩKΩMΩb.误差±1%±5%±10%c.功率Wd.尺寸脚距.脚径.脚长.体积.整形.四.电阻器标示方法.1.直标法:主要用在大功率及小阻值电阻.阻值.误差.功率可直接读出.2.简标法:a.数字简标法(E24码)主要用在普通大阻值功率电阻和0603以上贴片(SMD)电阻及可调电阻.其算法:三位数.前两位为有效数,后位为10次方.如:102即10*10=1000Ω=1KΩ四位数.前三位为有效数,后位为10次方.如:4752即475*10=47500Ω=47.5KΩb.代码简标法(E96码)主要用在0603以下精密SMD贴片电阻其算法:三位数.前两位为代码有效数,后位为10次方代码.(代码需查表)如:01A即100*10的0次方=100Ω3.色标法:最方便辨识的标示方式.大量用在普通及精密电阻中,其颜色表示换算如下:颜色:黑棕红橙黄绿蓝紫灰白金银值:0123456789-1-2误差:±1%±2%±5%±10%其色环表示及计算方法:(普通电阻)(精密电阻)四色环电阻五色环电阻误差误差10的次方10的次方有效数字(个位数)有效数(个位数)有效数字(十位数)有效数(十位数)有效数(百位数)例:n2n2第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页黄紫红金棕红黑棕红472±5%1201±2%47*10=4700Ω=4.7KΩ.±5%120*10=1200Ω=1.2KΩ.±2%五.组装时之注意事项.1.电阻本体字体标示或色码颜色必须可辨识.2.电阻脚不可有氧化或锈蚀现象.3.电阻插焊后方位须一致.4.1/2W以下电阻须平贴基板.1W电阻插焊后高度5mm±1mm2W电阻插焊高度10mm±1mm5.直标示电阻,插焊后字体须朝外,以便辨识.6.水泥电阻须点黄胶固定.7.电阻整形和封装方式要求有:短脚.打KINK.立式.卧式.带装等.第二節电容器一.甚么叫电容1.储存电荷的容器,叫电容器.英文表示C(CAPACITOR).其基板符号为2.基本单位为法拉(F)延伸单位有微法(UF)纳法(NF)微微法(皮法PF).3.计量单位之换算公式为:1F=10UF=10NF=10PF4.电容基本特性隔直通交.二.电容器的种类.1.按电容器极性分类:a.有极性电容.b.无极性电容.2.按电容器材料分类:a.电解电容ECb.瓷介电容CCc.胆质电容DANd.塑料电容MC/MEF/PP/PF…e.钛质电容3.按电容器之结构分类:a.固定电容.b.可调(变)电容三.电容主要参数.21或6912+_第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页电容器主要参数有:a.容量:Fb.耐压:16V25V…c.误差±5%±10%…d.温度系数85℃105℃e.漏电流DF值(检验和设计时考虑%)f.尺寸脚距.脚径.脚长.体积.整形.四.电容器表示方法1.直标法:主要用在电解电容及大于10UF以上电容.2.简标法:a.又名(数标法)主要用于小于1UF的容量电容.其基本单位为PF.其误差通常用JKMZ等表示J±5%K±10%M±20%Z+80%-20%b.其换算如下:色点472为容量简标:换算:47*10=4700PF472KK为误差:±10%—表示耐压:带横为50V.不带横为500V.超过500V则直标色点表温度系数:由各生产厂标定.黑色3.色标法:颜色黑棕红橙黄绿蓝紫灰白金银值0123456789-1-2误差温度系数色环表示及计...
