电线电缆基础知识培训资料VIP免费

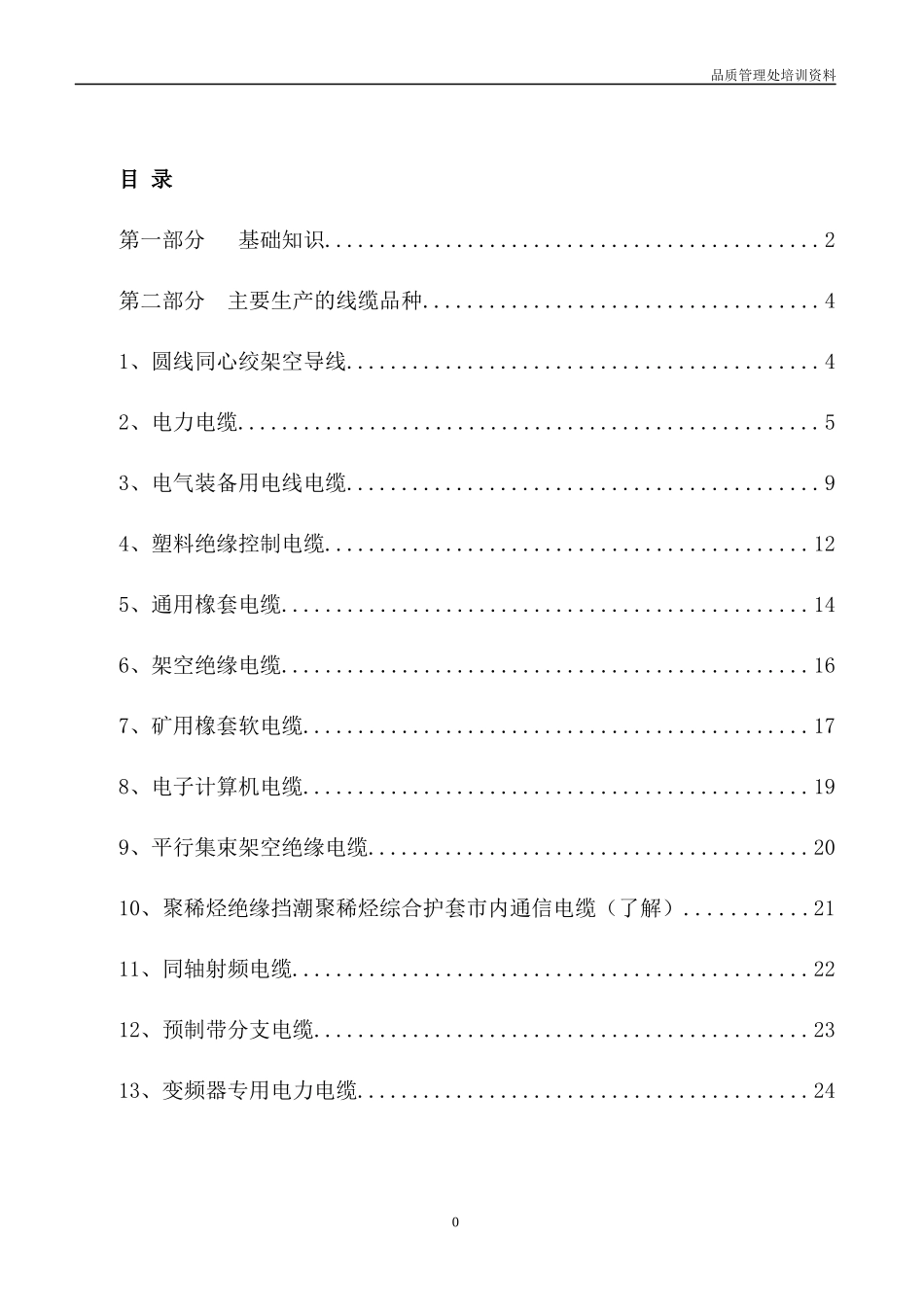

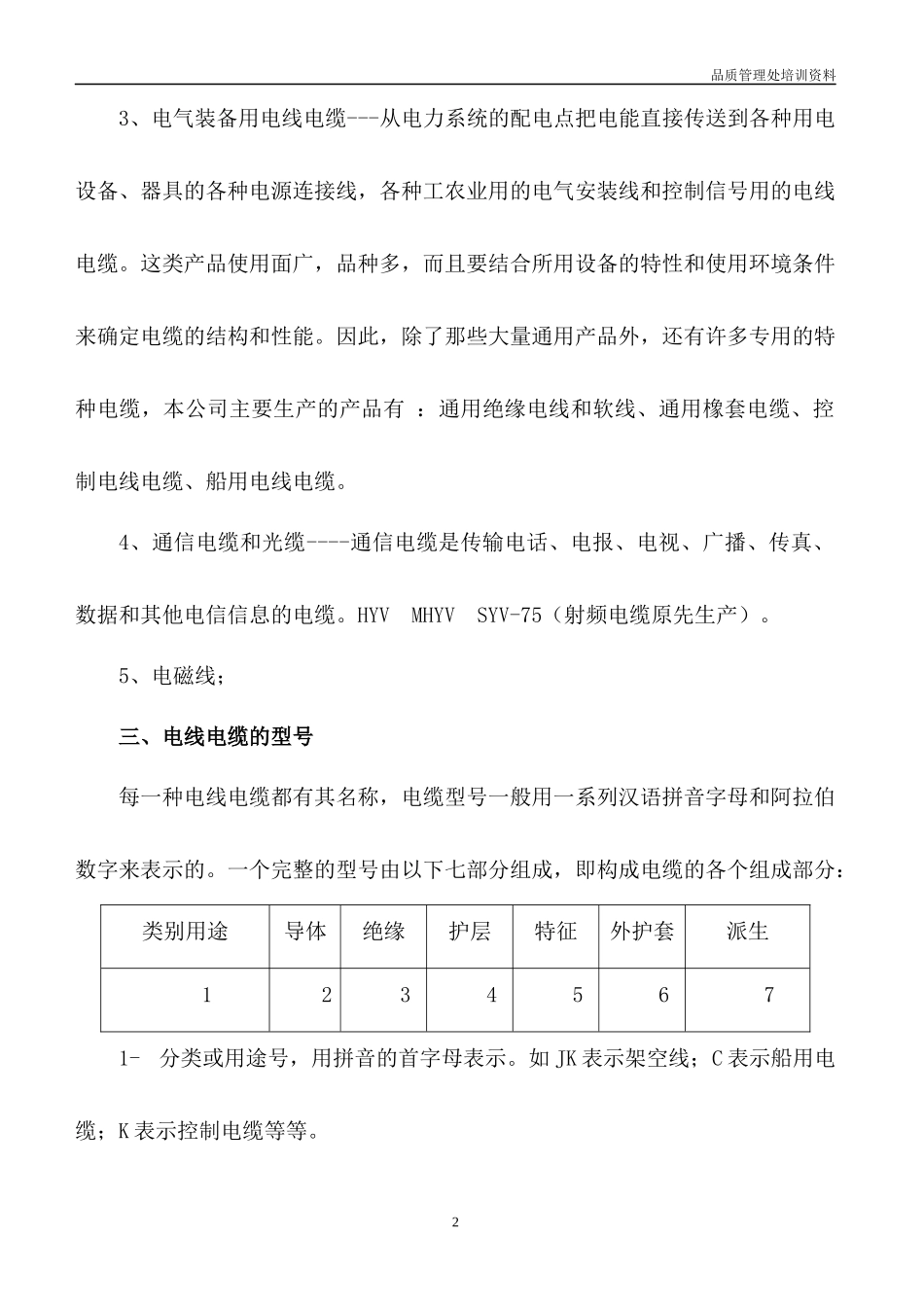

品质管理处培训资料目录第一部分基础知识.............................................2第二部分主要生产的线缆品种....................................41、圆线同心绞架空导线...........................................42、电力电缆.....................................................53、电气装备用电线电缆...........................................94、塑料绝缘控制电缆............................................125、通用橡套电缆................................................146、架空绝缘电缆................................................167、矿用橡套软电缆..............................................178、电子计算机电缆..............................................199、平行集束架空绝缘电缆........................................2010、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解）...........2111、同轴射频电缆...............................................2212、预制带分支电缆.............................................2313、变频器专用电力电缆.........................................240品质管理处培训资料第一部分基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。（1-35KV）1品质管理处培训资料3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、通用橡套电缆、控制电线电缆、船用电线电缆。4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。HYVMHYVSYV-75（射频电缆原先生产）。5、电磁线；三、电线电缆的型号每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯数字来表示的。一个完整的型号由以下七部分组成，即构成电缆的各个组成部分：类别用途导体绝缘护层特征外护套派生12345671-分类或用途号，用拼音的首字母表示。如JK表示架空线；C表示船用电缆；K表示控制电缆等等。2品质管理处培训资料2-导电线芯代号。如T铜；L铝；G钢；H合金等。3-绝缘层代号。如X橡皮绝缘；V聚氯乙烯绝缘、Y聚乙烯绝缘、E乙丙橡胶绝缘等。4-护层代号。如V聚氯乙烯护套、Y聚乙烯护套等。5-形状特征代号。如B扁平、Z中型、Q轻型、R软等。6-外护套代号。如用数字表示，其含义如下表，铠装层外护套代号3.1表示方法代号铠装层外护套代号铠装层外护套0无--5皱纹（轧纹）钢带1连锁钢带纤维外披6铝带、不锈钢带、不锈钢丝2双层钢带聚氯乙烯8铜丝编织3细圆钢丝聚乙烯9钢丝编织4粗圆钢丝7-用以表示产品特殊性的代号，如BV-90表示耐热等级为90度。3.2型号中部分字母的含义：3品质管理处培训资料字母含义字母含义V聚氯乙烯绝缘或护套L铝导体(铜导体省略)，在铁路信号电缆中为铝护套Y聚乙烯绝缘或护套B固定布线用电缆（电线）；平型K控制电缆R软电缆（第二类导体或第5类导体）JK架空电缆P信号电缆；铜丝编织屏蔽YJ交联聚乙烯绝缘DJ电子计算机电缆TR软铜导体P3铝塑复合带屏蔽P2铜带屏蔽22钢带铠装聚氯乙烯护套T铁路23钢带铠装聚乙烯护套...
