直放站及室内覆盖系统工程质量验收细则(v20)VIP免费

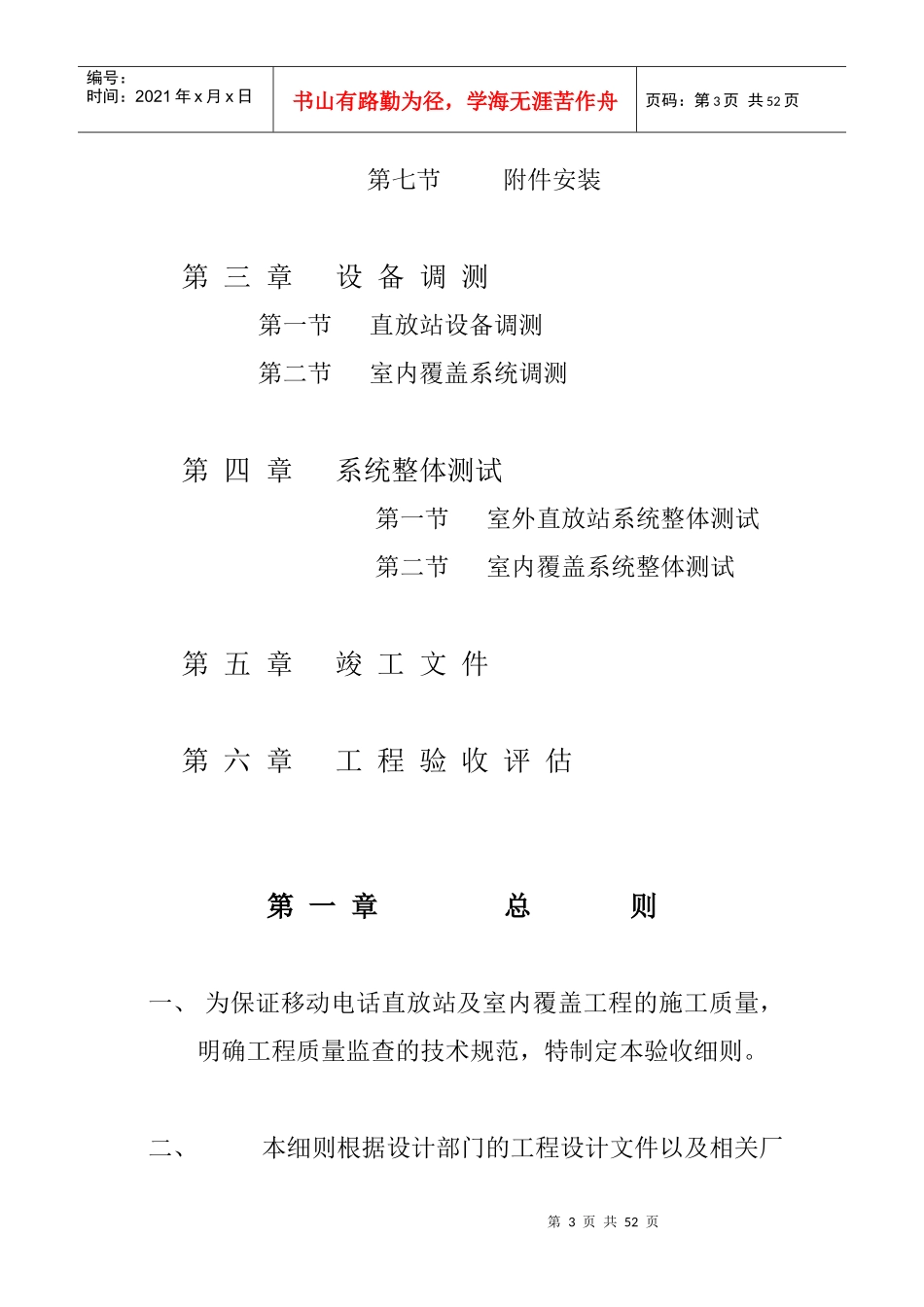

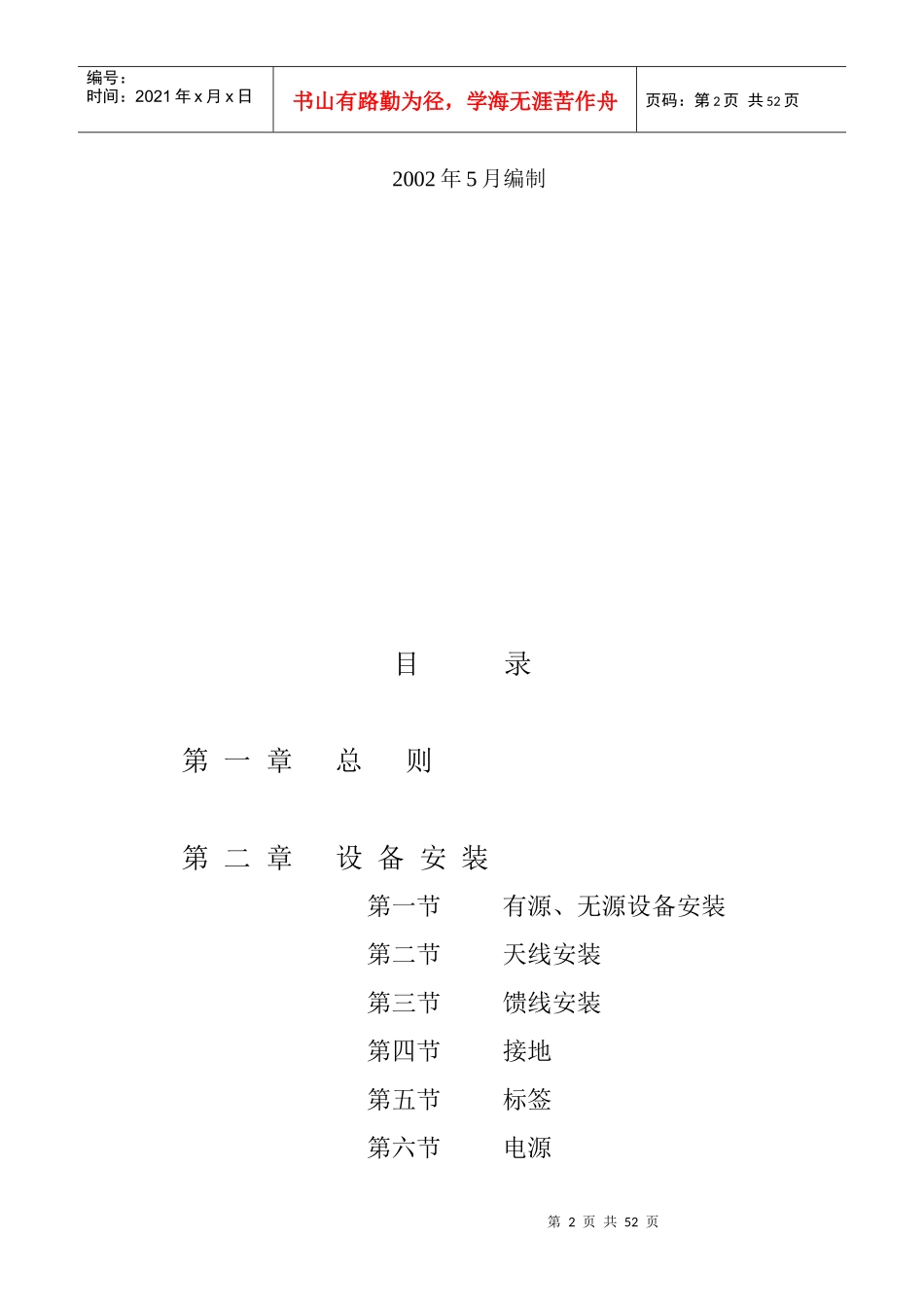

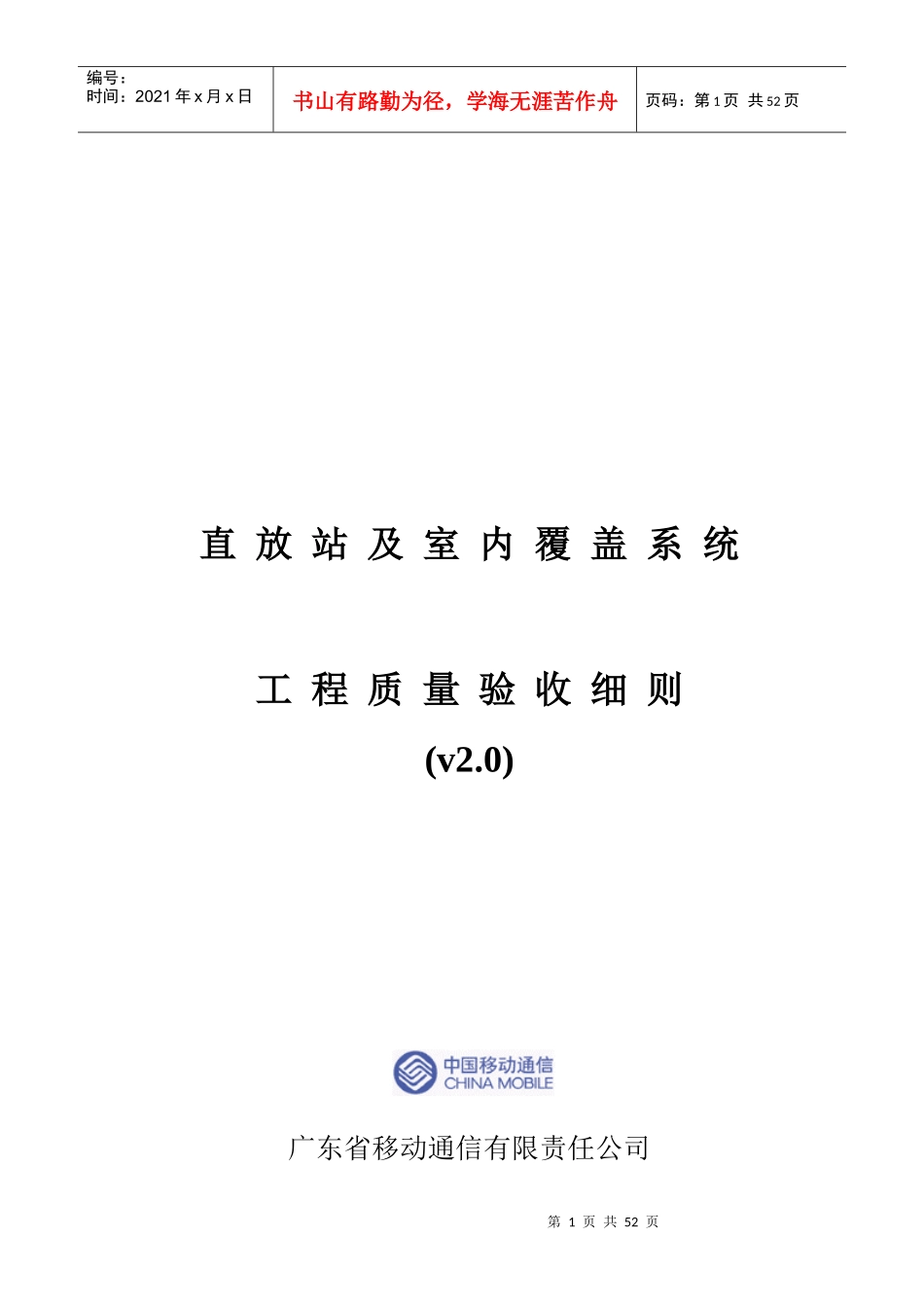

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页直放站及室内覆盖系统工程质量验收细则(v2.0)广东省移动通信有限责任公司第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页2002年5月编制目录第一章总则第二章设备安装第一节有源、无源设备安装第二节天线安装第三节馈线安装第四节接地第五节标签第六节电源第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页第七节附件安装第三章设备调测第一节直放站设备调测第二节室内覆盖系统调测第四章系统整体测试第一节室外直放站系统整体测试第二节室内覆盖系统整体测试第五章竣工文件第六章工程验收评估第一章总则一、为保证移动电话直放站及室内覆盖工程的施工质量，明确工程质量监查的技术规范，特制定本验收细则。二、本细则根据设计部门的工程设计文件以及相关厂第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页家的设备技术规范制定。三、本细则既是工程管理部门对直放站及室内覆盖工程竣工验收的评分依据，又是工程施工部门的技术指导标准。四、本验收细则的解释权和修改权属广东移动通信有限责任公司。五、一切与以往细则的不同之处，以本验收细则为准。六、验收必备工具及资料TEMS手机、手提电脑、SITEMASTER、卷尺、频谱仪（带扫频输出）、设计文件、竣工文件、资产明细表等。第二章设备安装第一节有源、无源设备安装有源设备主要指直放站、干线放大器、光纤及有源分布系统的主机单元、远端单元等设备。无源设备主要指各类无源功分器、耦合器、第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页合路器、衰减器等设备。1.1主机安装位置要求1.1.1设备安装位置符合设计文件（方案）的要求。1.1.2设备安装位置无强电、强磁和强腐蚀性设备的干扰。1.1.3设备安装位置应便于设备的调测、维护和散热需要。1.1.4对于室外安装的主机，须做防雨水溅湿主机箱体底部、防晒、防破坏的措施。对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。1.2机架固定主机机架安装时应用安装件进行固定，并且垂直、牢固，并应保证机架底部距离地面有一定距离。1.3主机内设备单元的安装要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，对于载波选频直放站、光纤、有源分布系统的主机单元，模块安装数量应符合设计文件（方案）的要求，无设备单元的空位应装有盖板。第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页1.4主机外部电缆连接1.4.1连到主机架的电源线不能和其他电缆捆扎在一起。1.4.2所有与设备相连的电缆要求接触良好，不能有松动的现象。1.5无源设备的安装无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。第二节天线安装室外天线安装2.1天线支撑件的安装天线的各类支撑件应结实牢固，铁杆要垂直，横担要水平，所有铁件材料都应作防氧化处理。2.2天线安装2.2.1天线必须牢固地安装在其支撑件上，其高度位置符合设计方案的规定。2.2.2天线与跳线的接头应作防水处理。连接天线的跳线要求做一个第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页“滴水弯”。2.3天线的指向直放站的覆盖天线和施主天线应使用方向性天线（光纤直放站的覆盖天线可以使用全向天线），其指向和俯仰角要符合设计方案的要求。施主天线的指向可以在设计方案的基础上进行微调，使接收到的施主小区的信号最强。室内天线安装2.4天线安装2.4.1天线安装位置应符合设计文件（方案）的规定2.4.2若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。2.4.3若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。如果天花吊顶为石膏板，还可以将天线安装在天花吊顶内，但必须对天线做牢固固定，不能任意摆放在...
