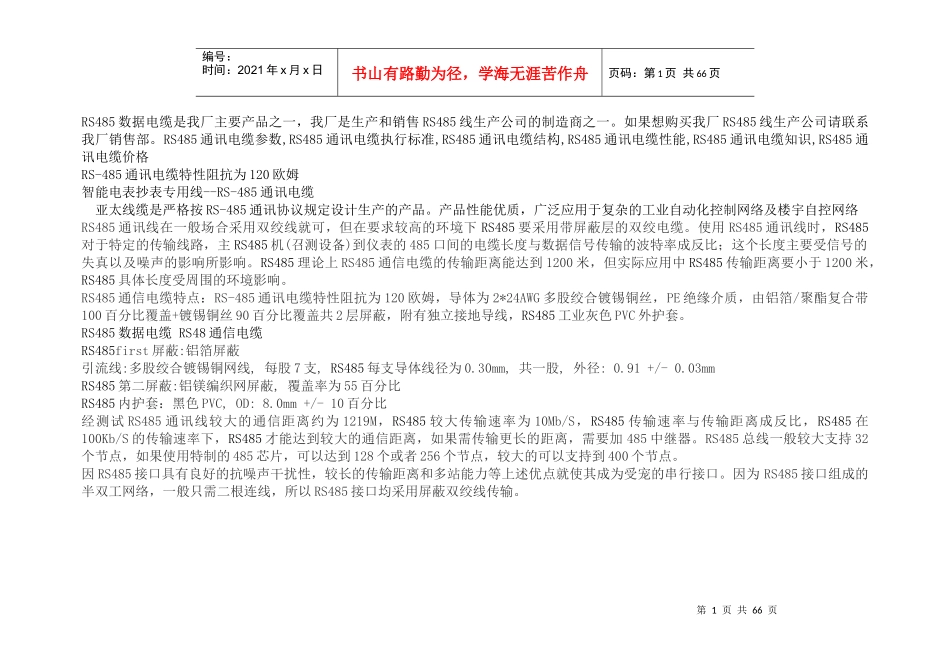

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页RS485数据电缆是我厂主要产品之一，我厂是生产和销售RS485线生产公司的制造商之一。如果想购买我厂RS485线生产公司请联系我厂销售部。RS485通讯电缆参数,RS485通讯电缆执行标准,RS485通讯电缆结构,RS485通讯电缆性能,RS485通讯电缆知识,RS485通讯电缆价格RS-485通讯电缆特性阻抗为120欧姆智能电表抄表专用线--RS-485通讯电缆亚太线缆是严格按RS-485通讯协议规定设计生产的产品。产品性能优质，广泛应用于复杂的工业自动化控制网络及楼宇自控网络RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下RS485要采用带屏蔽层的双绞电缆。使用RS485通讯线时，RS485对于特定的传输线路，主RS485机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。RS485理论上RS485通信电缆的传输距离能达到1200米，但实际应用中RS485传输距离要小于1200米，RS485具体长度受周围的环境影响。RS485通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100百分比覆盖+镀锡铜丝90百分比覆盖共2层屏蔽，附有独立接地导线，RS485工业灰色PVC外护套。RS485数据电缆RS48通信电缆RS485first屏蔽:铝箔屏蔽引流线:多股绞合镀锡铜网线,每股7支,RS485每支导体线径为0.30mm,共一股,外径:0.91+/-0.03mmRS485第二屏蔽:铝镁编织网屏蔽,覆盖率为55百分比RS485内护套：黑色PVC,OD:8.0mm+/-10百分比经测试RS485通讯线较大的通信距离约为1219M，RS485较大传输速率为10Mb/S，RS485传输速率与传输距离成反比，RS485在100Kb/S的传输速率下，RS485才能达到较大的通信距离，如果需传输更长的距离，需要加485中继器。RS485总线一般较大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，较大的可以支持到400个节点。因RS485接口具有良好的抗噪声干扰性，较长的传输距离和多站能力等上述优点就使其成为受宠的串行接口。因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页公司简介亚太线缆（AsiaPacificCable）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的优质品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页公司的目标追求品质可靠追求技术优质追求管理快速追求服务更好●当今社会基础建设发展迅速，随着带宽需求的提升，稳定的信息传输要求就越来越迫切。亚太线缆致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、RS485通讯线缆等研发、生产、销售，几乎囊括了所有类型的线缆。亚太电线电缆—电缆型号规格汇总参考第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页亚太电线电缆公司是一家美资公司，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及...
