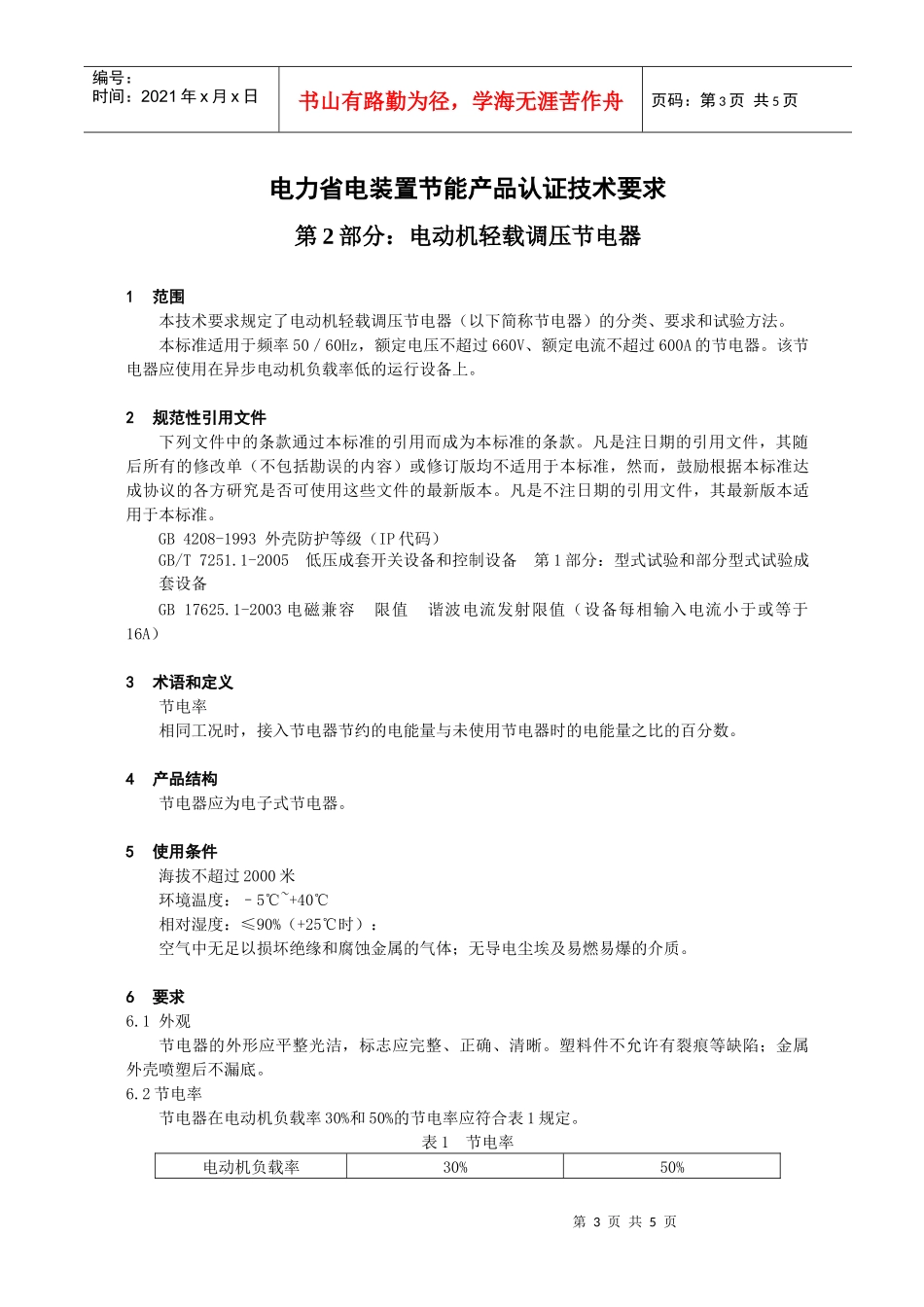

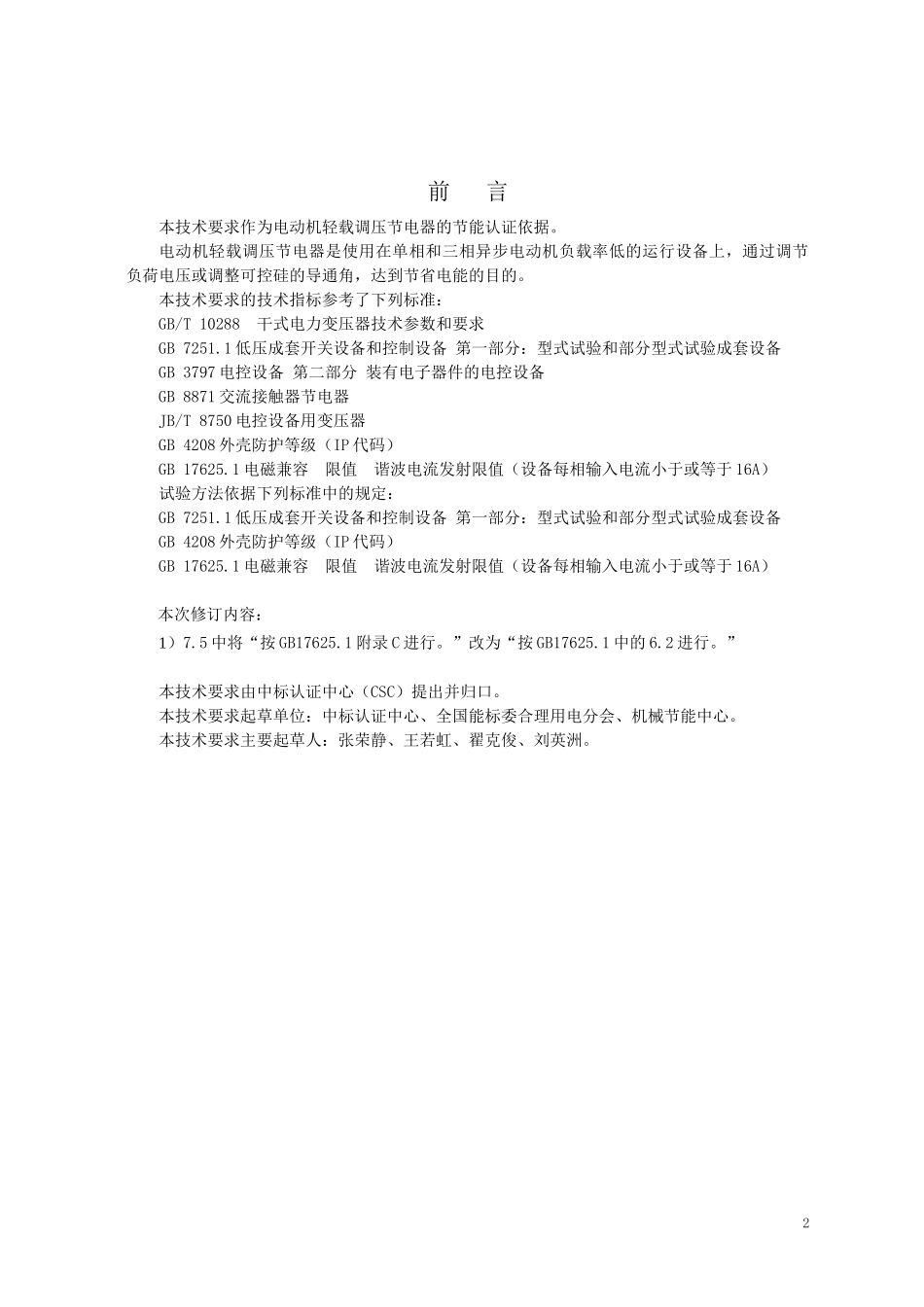

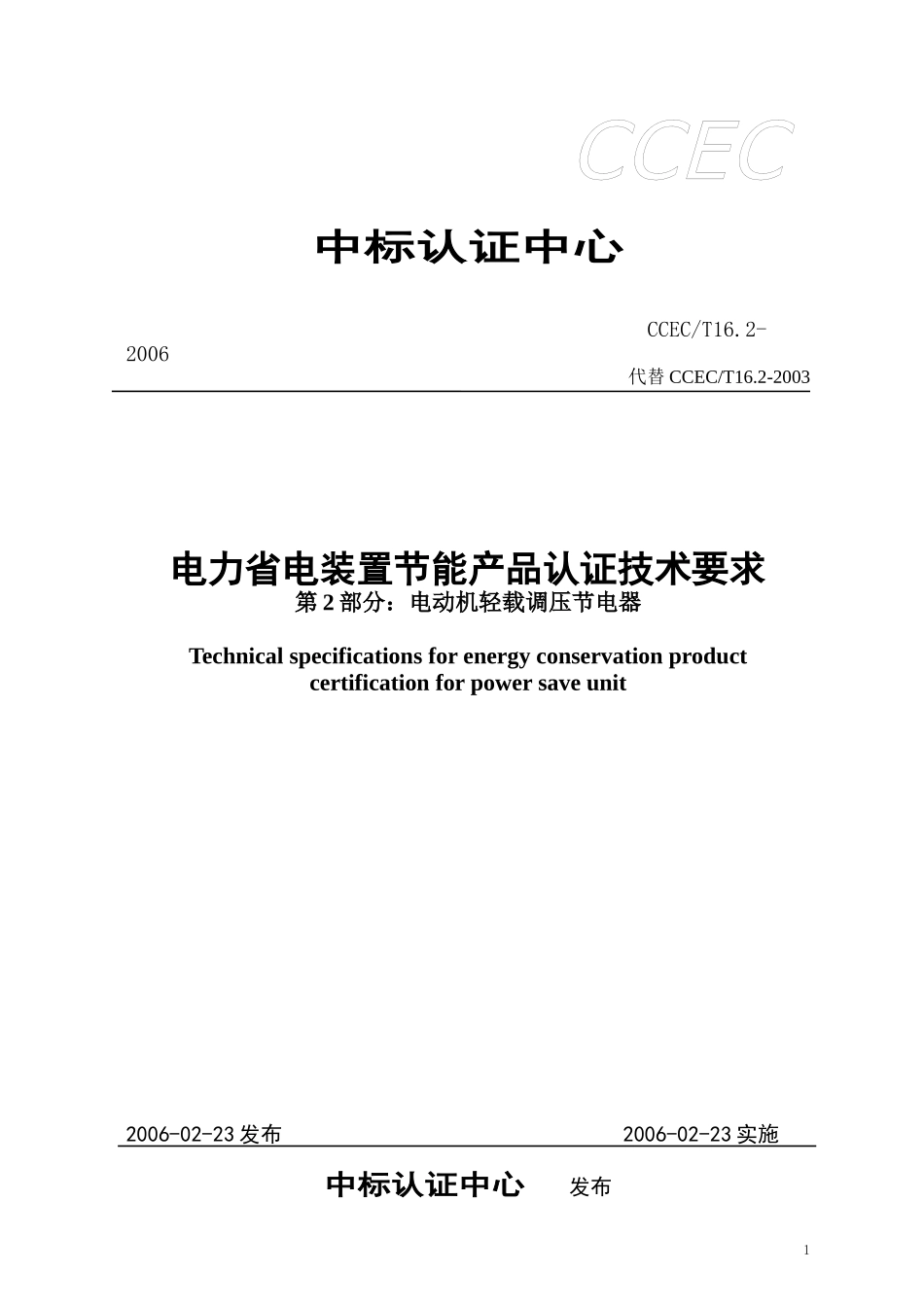

中标认证中心CCEC/T16.2-2006代替CCEC/T16.2-2003电力省电装置节能产品认证技术要求第2部分：电动机轻载调压节电器Technicalspecificationsforenergyconservationproductcertificationforpowersaveunit2006-02-23发布2006-02-23实施中标认证中心发布1前言本技术要求作为电动机轻载调压节电器的节能认证依据。电动机轻载调压节电器是使用在单相和三相异步电动机负载率低的运行设备上，通过调节负荷电压或调整可控硅的导通角，达到节省电能的目的。本技术要求的技术指标参考了下列标准：GB/T10288干式电力变压器技术参数和要求GB7251.1低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB3797电控设备第二部分装有电子器件的电控设备GB8871交流接触器节电器JB/T8750电控设备用变压器GB4208外壳防护等级（IP代码）GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流小于或等于16A）试验方法依据下列标准中的规定：GB7251.1低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB4208外壳防护等级（IP代码）GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流小于或等于16A）本次修订内容：1）7.5中将“按GB17625.1附录C进行。”改为“按GB17625.1中的6.2进行。”本技术要求由中标认证中心（CSC）提出并归口。本技术要求起草单位：中标认证中心、全国能标委合理用电分会、机械节能中心。本技术要求主要起草人：张荣静、王若虹、翟克俊、刘英洲。2第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页电力省电装置节能产品认证技术要求第2部分：电动机轻载调压节电器1范围本技术要求规定了电动机轻载调压节电器（以下简称节电器）的分类、要求和试验方法。本标准适用于频率50／60Hz，额定电压不超过660V、额定电流不超过600A的节电器。该节电器应使用在异步电动机负载率低的运行设备上。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4208-1993外壳防护等级（IP代码）GB/T7251.1-2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB17625.1-2003电磁兼容限值谐波电流发射限值（设备每相输入电流小于或等于16A）3术语和定义节电率相同工况时，接入节电器节约的电能量与未使用节电器时的电能量之比的百分数。4产品结构节电器应为电子式节电器。5使用条件海拔不超过2000米环境温度：–5℃~+40℃相对湿度：≤90%（+25℃时）：空气中无足以损坏绝缘和腐蚀金属的气体；无导电尘埃及易燃易爆的介质。6要求6.1外观节电器的外形应平整光洁，标志应完整、正确、清晰。塑料件不允许有裂痕等缺陷；金属外壳喷塑后不漏底。6.2节电率节电器在电动机负载率30%和50%的节电率应符合表1规定。表1节电率电动机负载率30%50%第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页节电率≥5%≥3%6.3安全性能6.3.1介电强度节电器的主电路施加2500V的额定工频耐受电压，施压时间1min，应无击穿或闪络现象。6.3.2电气间隙和爬电距离电气间隙应不小于3mm，爬电距离应不小于6.3mm。6.3.3外壳防护等级不应低于IP20。6.3.4谐波电流限值节电器每相输入电流≤16A条件下的谐波电流应符合表2的规定。表2谐波电流限值（电流≤16A）谐波次数（h）最大允许谐波电流（A）奇次谐波3579111315≤h≤392.301.140.770.400.330.210.15×15/h偶次谐波2468≤h≤401.080.430.300.23×8/h6.3.5金属构件应可靠接地。接地装置应有防锈镀层，并有明显的接地标志。7试验方法7.1试验条件环境温度：+15℃~+35℃相对湿度：≤85%；大气压力：86kPa~106kPa供电电源：相应产品的额定工作电源。7.2外观检查在自然光下目测，产品外观应符合6.1规定。7.3节电率测试在符合7.１规定的工作条件下，配与样品额定电流相同的电动机负载,图1为节电率测试示意图。K...
