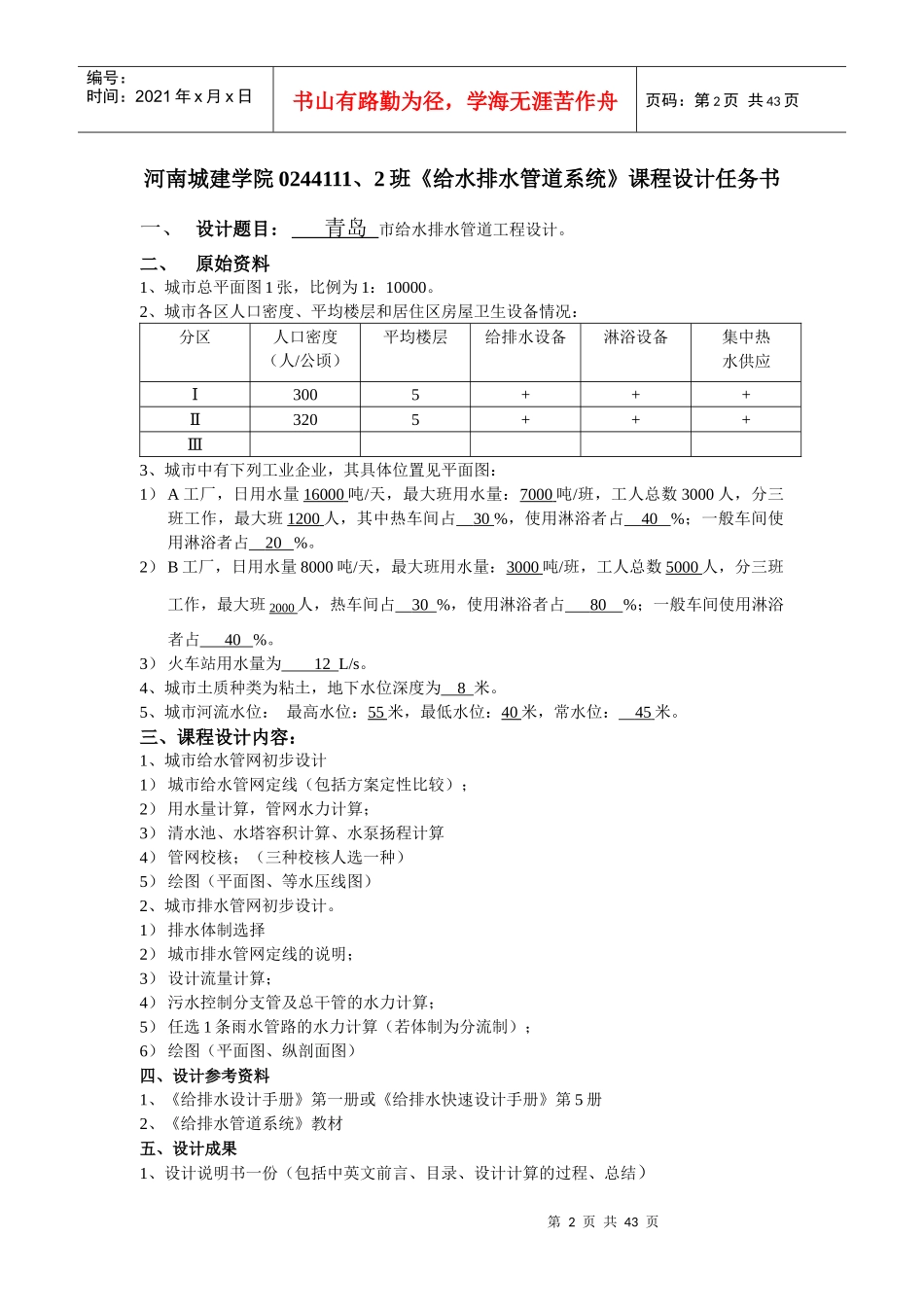

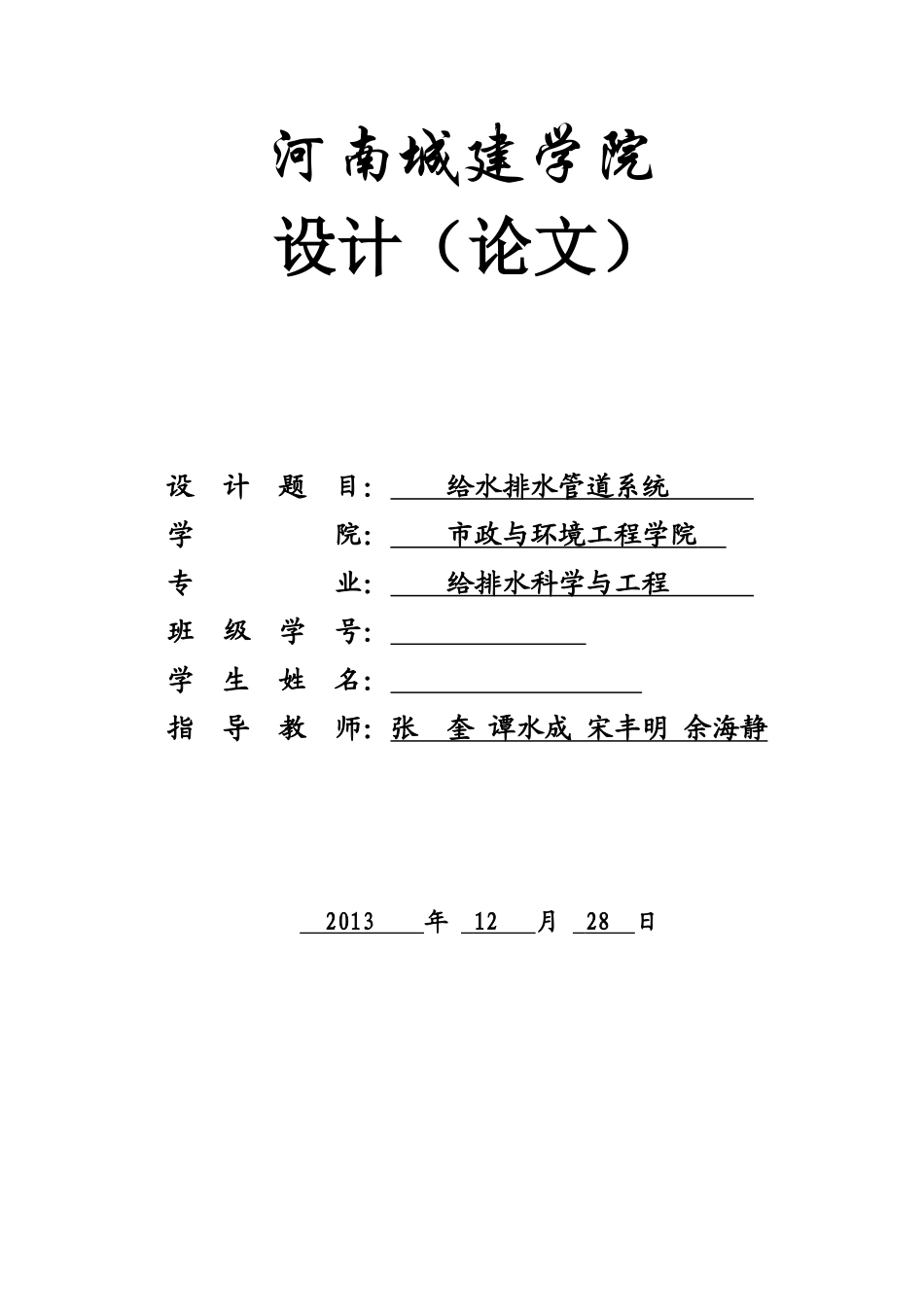

河南城建学院设计（论文）设计题目：给水排水管道系统学院：市政与环境工程学院专业：给排水科学与工程班级学号：学生姓名：指导教师：张奎谭水成宋丰明余海静2013年12月28日第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页河南城建学院0244111、2班《给水排水管道系统》课程设计任务书一、设计题目：青岛市给水排水管道工程设计。二、原始资料1、城市总平面图1张，比例为1：10000。2、城市各区人口密度、平均楼层和居住区房屋卫生设备情况：分区人口密度（人/公顷）平均楼层给排水设备淋浴设备集中热水供应Ⅰ3005+++Ⅱ3205+++Ⅲ3、城市中有下列工业企业，其具体位置见平面图：1）A工厂，日用水量16000吨/天，最大班用水量：7000吨/班，工人总数3000人，分三班工作，最大班1200人，其中热车间占30%，使用淋浴者占40%；一般车间使用淋浴者占20%。2）B工厂，日用水量8000吨/天，最大班用水量：3000吨/班，工人总数5000人，分三班工作，最大班2000人，热车间占30%，使用淋浴者占80%；一般车间使用淋浴者占40%。3）火车站用水量为12L/s。4、城市土质种类为粘土，地下水位深度为8米。5、城市河流水位：最高水位：55米，最低水位：40米，常水位：45米。三、课程设计内容：1、城市给水管网初步设计1）城市给水管网定线（包括方案定性比较）；2）用水量计算，管网水力计算；3）清水池、水塔容积计算、水泵扬程计算4）管网校核；（三种校核人选一种）5）绘图（平面图、等水压线图）2、城市排水管网初步设计。1）排水体制选择2）城市排水管网定线的说明；3）设计流量计算；4）污水控制分支管及总干管的水力计算；5）任选1条雨水管路的水力计算（若体制为分流制）；6）绘图（平面图、纵剖面图）四、设计参考资料1、《给排水设计手册》第一册或《给排水快速设计手册》第5册2、《给排水管道系统》教材五、设计成果1、设计说明书一份（包括中英文前言、目录、设计计算的过程、总结）第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页2、城市给水排水管道总平面布置图1张，比例尺为1：10000（1号图）；3、给水管网等水压线图1张（3号图）；4、污水总干管纵剖面图1张（由指导教师指定某一段，长度大约1000米左右）（3号图）；六、要求1、按正常上课严格考勤；2、设计说明书要求条理清楚，书写端正，无错别字；图纸线条、符号、字体符合专业制图规范）；3、按时完成设计任务七、其他：1、设计时间：2013-2014学年第一学期（第15、16周12月16号-12月28号）2、上交设计成果时间：16周周五下午3、设计指导教师：谭水成、张奎、宋丰明、刘萍第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页前言给水排水管道工程是给水排水工程的重要组成部分，分为给水管道工程和排水管道工程两大类。室外给水排水工程的任务是将室外给水系统输配的净水组织供应到室内各个用水点，将用后的污水排除汇集到室外排水系统中去。本次给水排水课程设计内容包括青岛市给水主干管道的设计、计算；污水和雨水主干管的设计及部分管道的水力计算。给水管道的设计涉及自来水的提升、输送、调节和分配。其最基本的任务是保证水源送至构筑物及符合用户用水水质标准的水输送和分配到用户。这一过程可以通过二级泵站、输水管、配水管及调节构筑物等设施的共同作用来实现，而本次课程设计涉及二级泵站扬程的确定，清水池容积的确定，给水主干管管径的确定等。污水和雨水则涉及主干管的管径、坡度等的确定。作为工程类专业学生，课程设计是我们自身获取知识和经验的最好环节。通过本次设计，使我对书本上的知识有了一个更深层次的理解和综合性的掌握也使我对给水排水管道的设计有了一个较为直接的接触。提高了自己翻阅和查询相关资料的能力以及自己思考问题和解决问题的能力，并且期间也学会了更高效的同同学交流和寻求帮助的能力。第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，...
