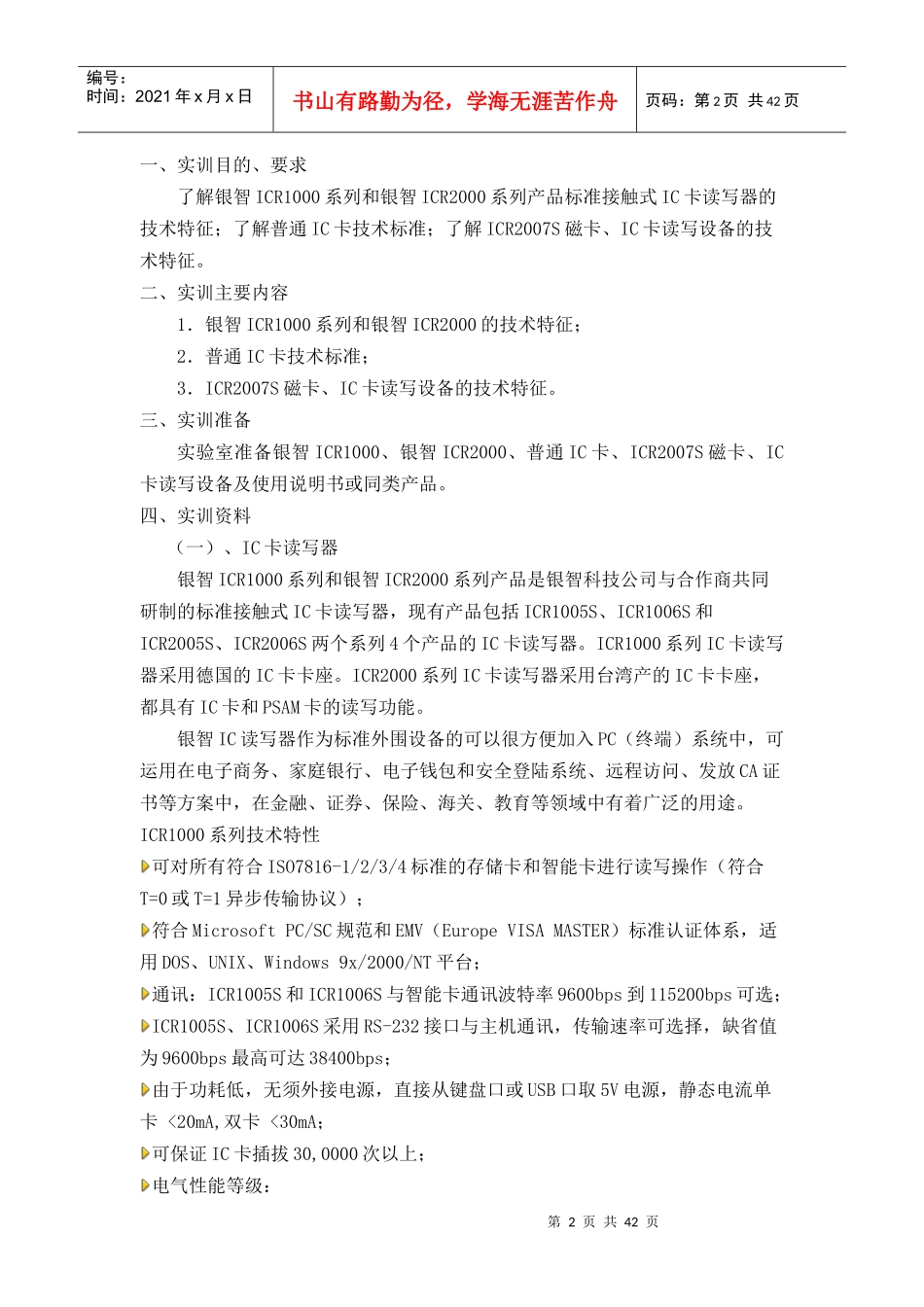

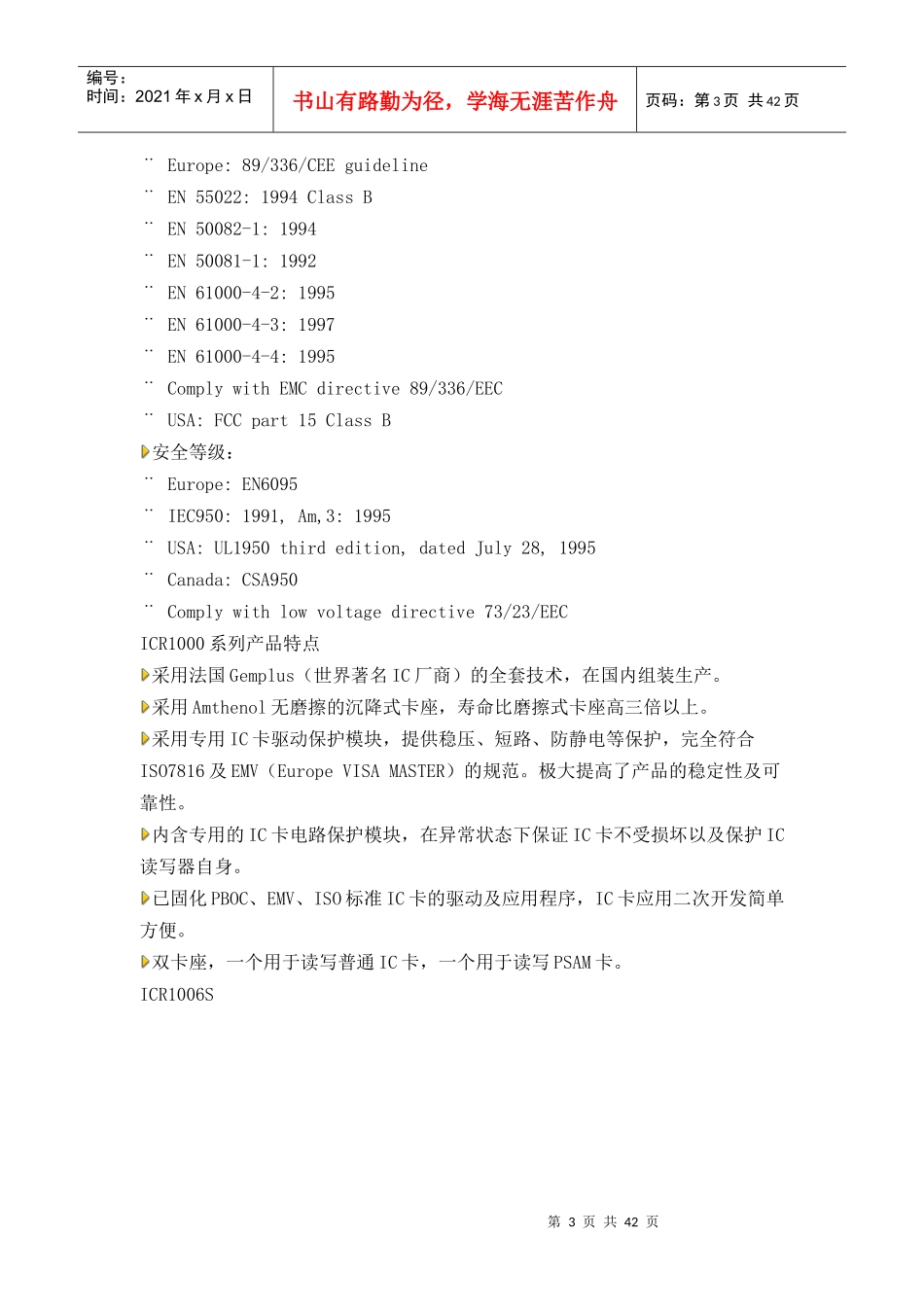

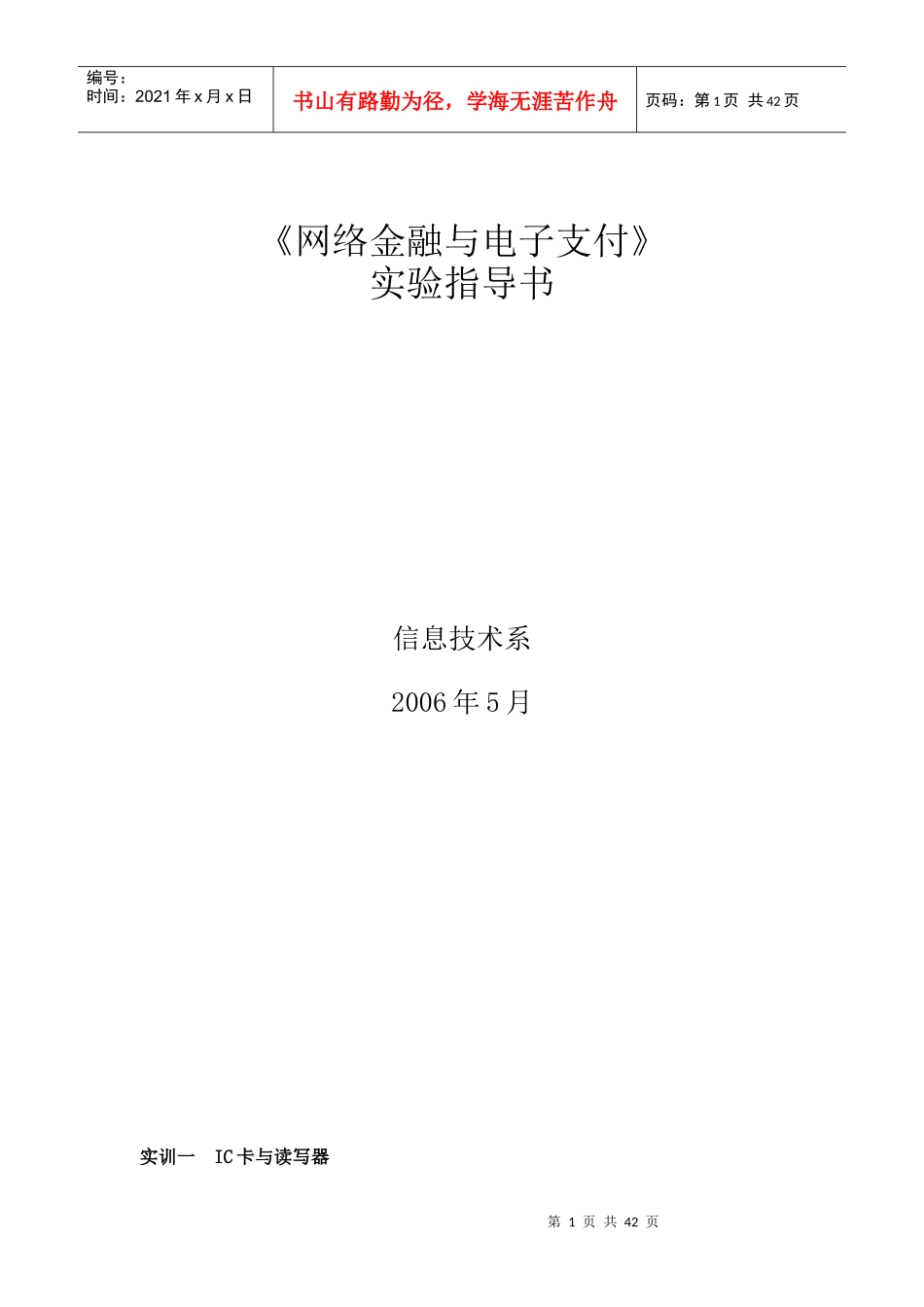

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页《网络金融与电子支付》实验指导书信息技术系2006年5月实训一IC卡与读写器第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页一、实训目的、要求了解银智ICR1000系列和银智ICR2000系列产品标准接触式IC卡读写器的技术特征；了解普通IC卡技术标准；了解ICR2007S磁卡、IC卡读写设备的技术特征。二、实训主要内容1．银智ICR1000系列和银智ICR2000的技术特征；2．普通IC卡技术标准；3．ICR2007S磁卡、IC卡读写设备的技术特征。三、实训准备实验室准备银智ICR1000、银智ICR2000、普通IC卡、ICR2007S磁卡、IC卡读写设备及使用说明书或同类产品。四、实训资料（一）、IC卡读写器银智ICR1000系列和银智ICR2000系列产品是银智科技公司与合作商共同研制的标准接触式IC卡读写器，现有产品包括ICR1005S、ICR1006S和ICR2005S、ICR2006S两个系列4个产品的IC卡读写器。ICR1000系列IC卡读写器采用德国的IC卡卡座。ICR2000系列IC卡读写器采用台湾产的IC卡卡座，都具有IC卡和PSAM卡的读写功能。银智IC读写器作为标准外围设备的可以很方便加入PC（终端）系统中，可运用在电子商务、家庭银行、电子钱包和安全登陆系统、远程访问、发放CA证书等方案中，在金融、证券、保险、海关、教育等领域中有着广泛的用途。ICR1000系列技术特性可对所有符合ISO7816-1/2/3/4标准的存储卡和智能卡进行读写操作（符合T=0或T=1异步传输协议）；符合MicrosoftPC/SC规范和EMV（EuropeVISAMASTER）标准认证体系，适用DOS、UNIX、Windows9x/2000/NT平台；通讯：ICR1005S和ICR1006S与智能卡通讯波特率9600bps到115200bps可选；ICR1005S、ICR1006S采用RS-232接口与主机通讯，传输速率可选择，缺省值为9600bps最高可达38400bps；由于功耗低，无须外接电源，直接从键盘口或USB口取5V电源，静态电流单卡<20mA,双卡<30mA；可保证IC卡插拔30,0000次以上；电气性能等级：第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页¨Europe:89/336/CEEguideline¨EN55022:1994ClassB¨EN50082-1:1994¨EN50081-1:1992¨EN61000-4-2:1995¨EN61000-4-3:1997¨EN61000-4-4:1995¨ComplywithEMCdirective89/336/EEC¨USA:FCCpart15ClassB安全等级：¨Europe:EN6095¨IEC950:1991,Am,3:1995¨USA:UL1950thirdedition,datedJuly28,1995¨Canada:CSA950¨Complywithlowvoltagedirective73/23/EECICR1000系列产品特点采用法国Gemplus（世界著名IC厂商）的全套技术，在国内组装生产。采用Amthenol无磨擦的沉降式卡座，寿命比磨擦式卡座高三倍以上。采用专用IC卡驱动保护模块，提供稳压、短路、防静电等保护，完全符合ISO7816及EMV（EuropeVISAMASTER）的规范。极大提高了产品的稳定性及可靠性。内含专用的IC卡电路保护模块，在异常状态下保证IC卡不受损坏以及保护IC读写器自身。已固化PBOC、EMV、ISO标准IC卡的驱动及应用程序，IC卡应用二次开发简单方便。双卡座，一个用于读写普通IC卡，一个用于读写PSAM卡。ICR1006S第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页ICR1005SICR2000系列技术特性中央处理器：89C52缓冲区内存：1KBytes状态指示灯：红——电源上电指示绿——IC卡数据通讯指示黄——IC卡插卡到位指示用户卡卡座寿命：不小于10万次用户卡通讯协议：符合ISO7816，异步T=0/T=1SAM卡卡座：2个SAM卡通讯协议：符合ISO7816，异步T=0/T=1第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页RS232通讯协议：波特率：可设置(初始默认值9600bps)起始位：1数据位：8校验位：Even（偶校验）停止位：1供电电源：+5VDC，100mA（取自PC机或终端键盘接口）工作环境：0°C—50°C字符传输方向约定：支持正/反向约定ICR2006SICR2005S第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页（二）、普通IC卡技术标准（芯片要求说...
